4 Раннер N120 (1989-1995)

Рычаг управления КПП — снятие и установка

  • Главная
  • 4Runner
  • 4 Раннер N120 (1989-1995)
  • Трансмиссия
  • Механическая коробка
0
1. Снимите центральную секцию передней панели (см. подраздел 10.24).

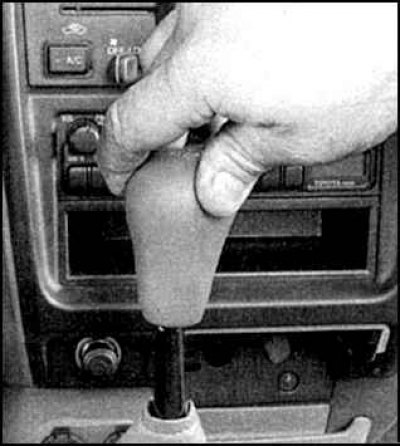

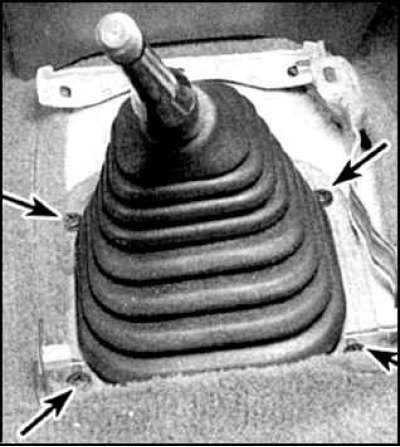

2. Отверните рукоятку рычага (фото слева). Отверните 4 винта (показаны стрелками на фото справа), снимите чехол и фланец.



3. На части автомобилей 4WD чехлы обоих рычагов крепятся одним фланцем.

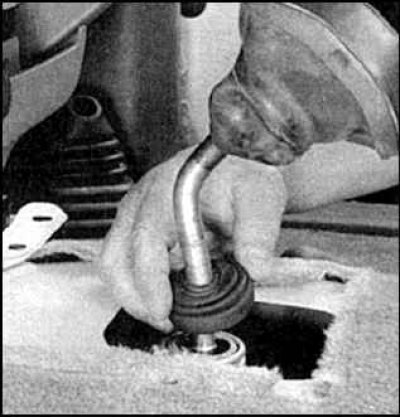

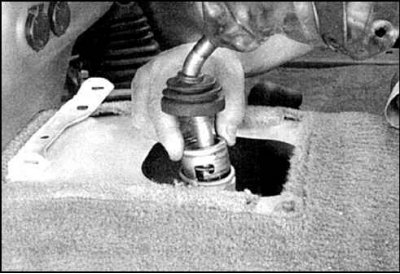

4. Снимите малый чехол рычага КПП (фото слева). На некоторых КПП вдавите рычаг, поверните против часовой стрелки (фото справа).



5. Снимите рычаг.

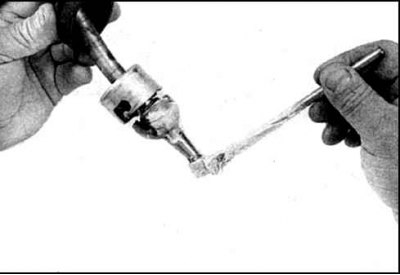

6. Установка выполняется в обратном порядке. Смажьте трущиеся поверхности рычага консистентной смазкой.
