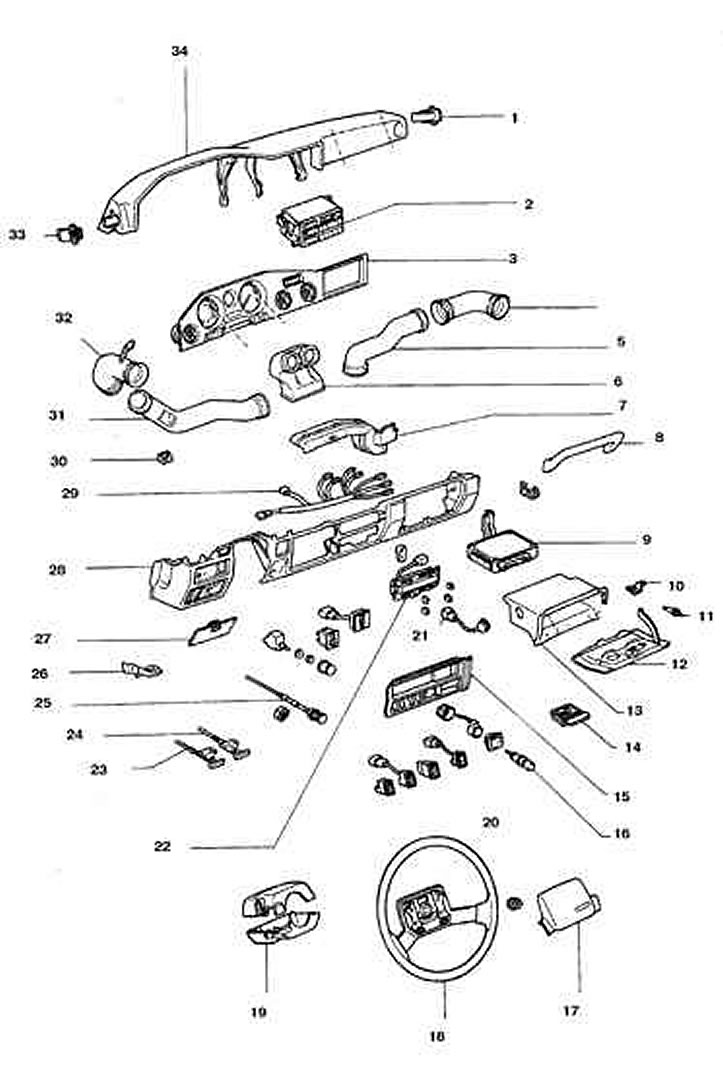

Детали панели приборов и передней облицовки салона автомобиля FJ60
1, 33. Боковое вентиляционное сопло; 2. Магнитола; 3. Панель щитка приборов; 4, 7. Боковой воздухоовод 3; 5. Боковой воздуховод 4; 6, 31. Боковой воздуховод 2; 8. Рукоятка; 9. Процессорный блок двигателя; 10. Фиксатор замка двери; 11. Плафон подсветки ящика для мелочей; 12. Дверца ящика для мелочей; 13. Ящик для мелочей; 14. Пепельница; 15. Центральная облицовочная секция; 16. Прикуриватель; 17. Кнопка звукового сигнала; 18. Руль; 19. Кожух рулевой колонки; 20. Переключатели; 21. Подсветка; 22. Панель управления отопителем; 23. Рычаг замка капота; 24. Рукоятка для отпирания пробки топливного бака; 25. Трос привода дроссельной заслонки; 26. Крышка; 27. Крышка блока предохранителей; 28. Панель передней облицовки; 29. Проводка; 30. Кронштейн; 32. Боковой воздуховод 1; 34. Перегородка

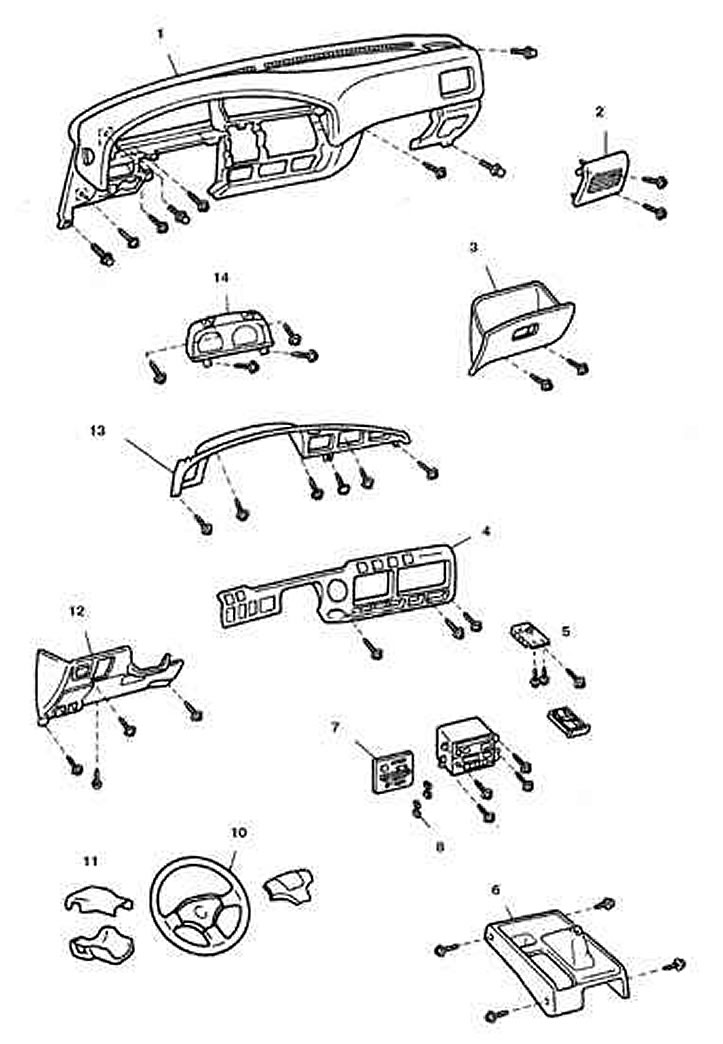

Детали панели приборов и передней облицовки салона автомобиля FJ80
1. Передняя облицовочная панель; 2. Накладка динамика; 3. Дверца ящика для мелочей; 4. Центральная облицовочная секция; 5. Пепельница; 6, 9. Средняя напольная секция; 7. Панель управления отопителем; 8. Рукоятка; 10. Руль; 11. Кожух рулевой колонки; 12. Нижняя секция передней облицовочной панели; 13. Облицовка щитка приборов; 14. Щиток приборов
Снятие и установка
1. Все панели передней облицовки салона крепятся защелками и винтами. Для снятия облицовочной панели отверните винты и достаньте защелки.
2. Отсоедините все разъемы, которые могут помешать снятию панели.
3. Установите панель в обратном порядке.
