Электропривод стеклоподъемников

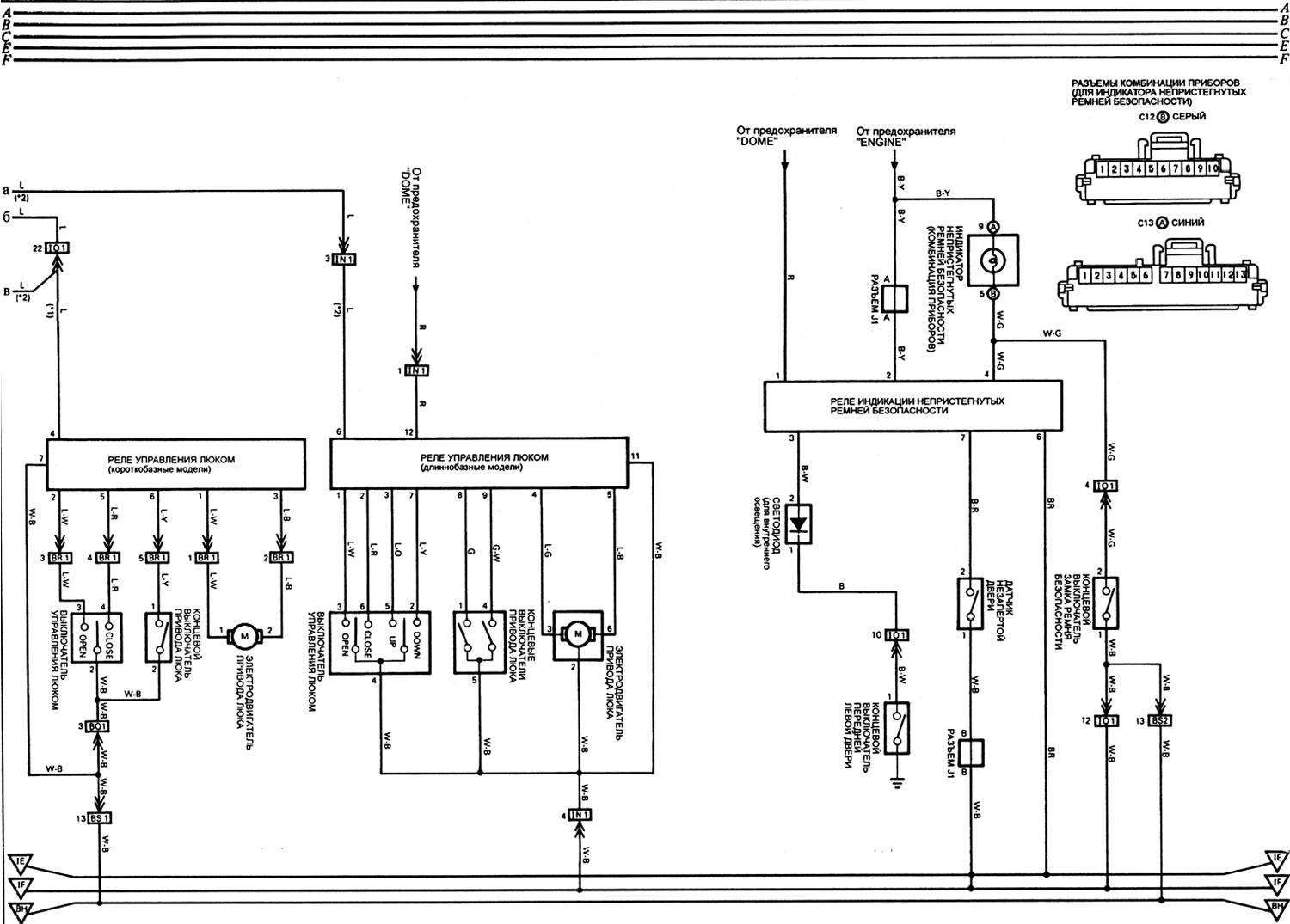

Схема 11 (продолжение): электропривод люка и система предупреждения о непристегнутых ремнях безопасности
(Полная статья размещена на сайте: www.ToyotaMAN.ru)

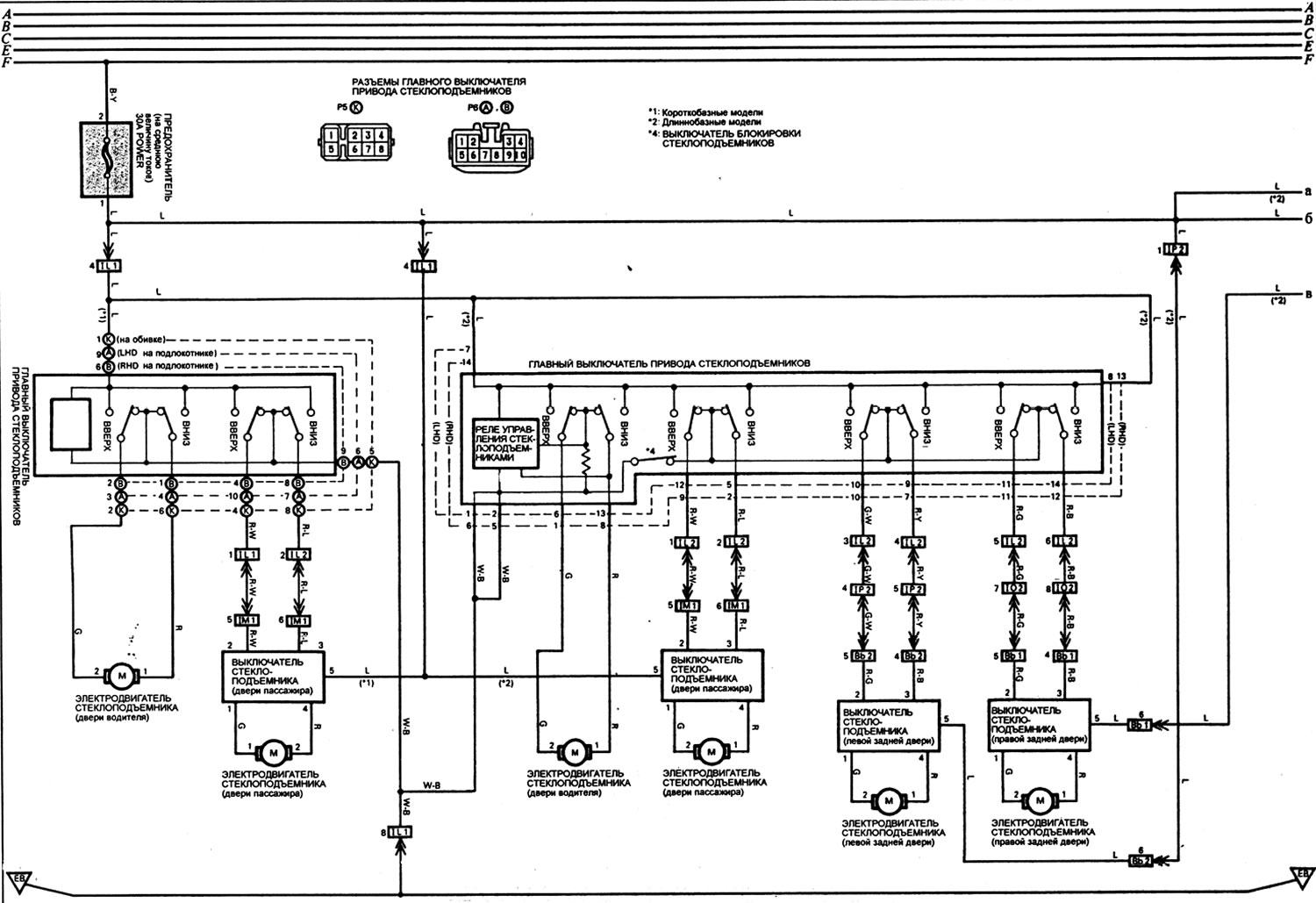

Схема 11: электропривод стеклоподъемников [Toyota Land Cruiser J70]
(Полная статья размещена на сайте: www.ToyotaMAN.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Митрофанова Елена
