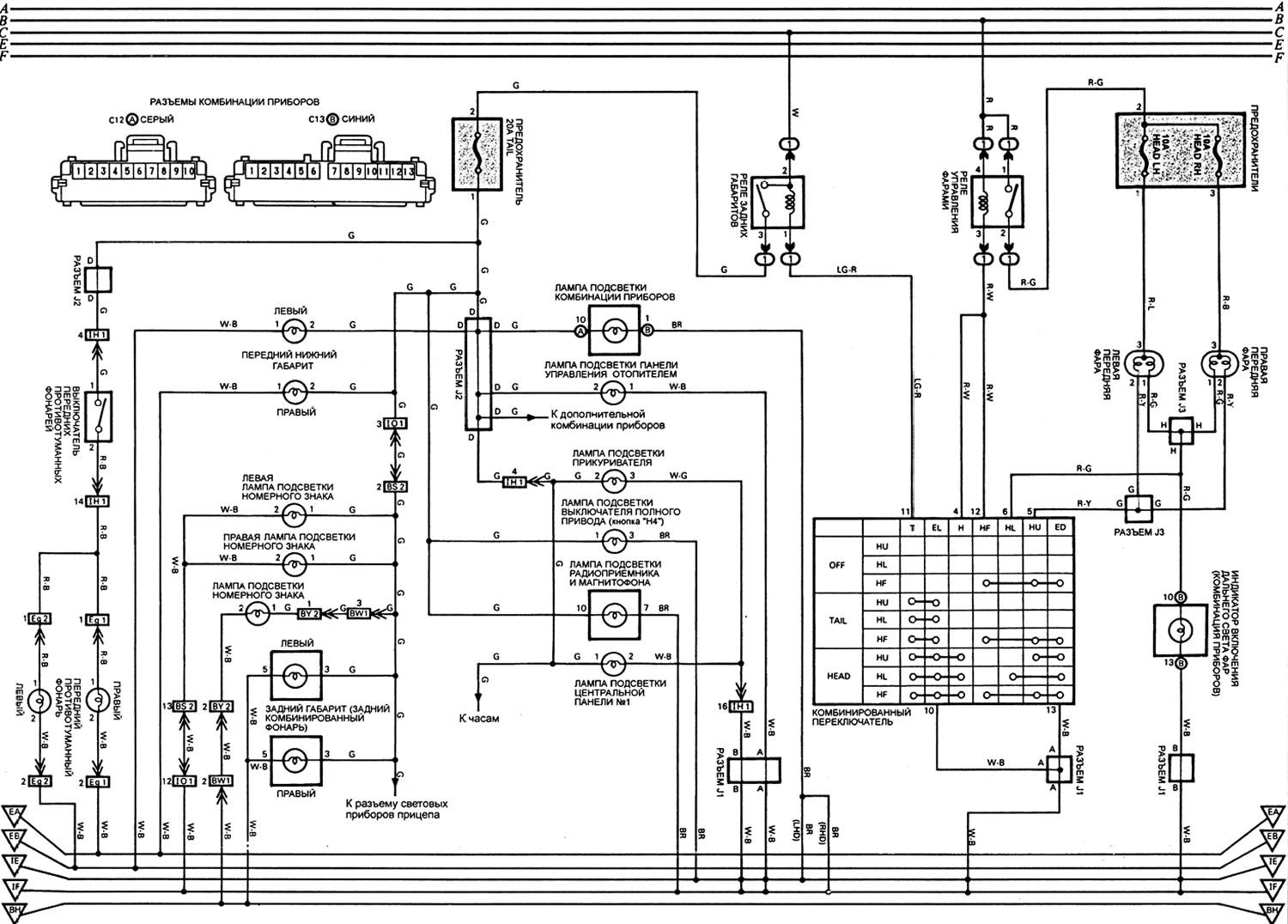

Схема 7: передние противотуманные фонари, передние фары, система габаритов и подсветки (кроме моделей для Европы) [Toyota Land Cruiser J70]
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Митрофанова Елена
