- тип 1: без редуктора;
- тип 2: с планетарным редуктором.
Тип 1

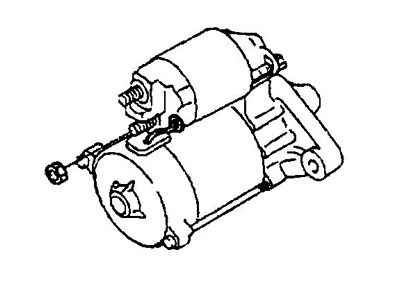

1. Отсоедините провод от тягового реле.

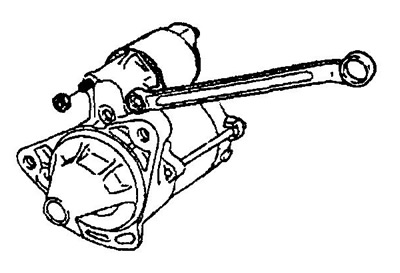

2. Отверните две гайки крепления тягового реле.
3. Снимите тяговое реле с крышки стартера.

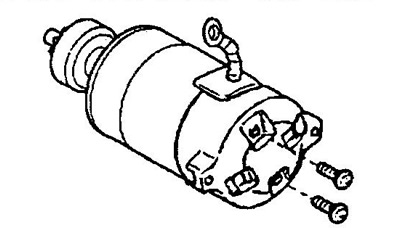

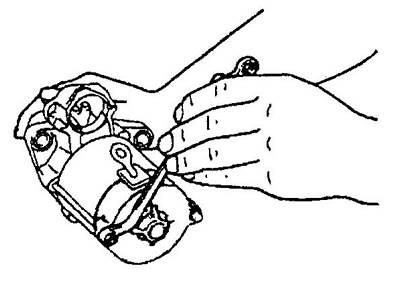

4. Снимите крышку стартера, отвернув два винта.

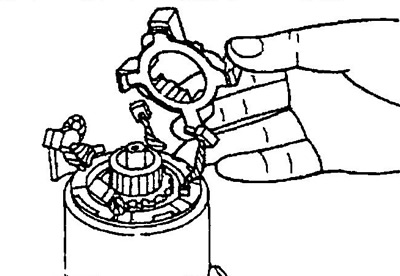

5. Снимите изолятор щеткодержателя.

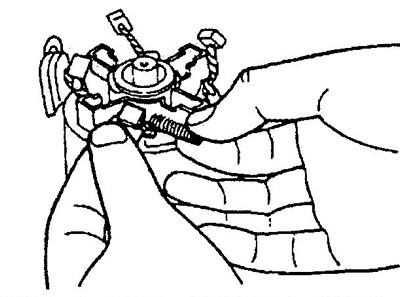

6. Снимите пружины и щетки с щеткодержателя.

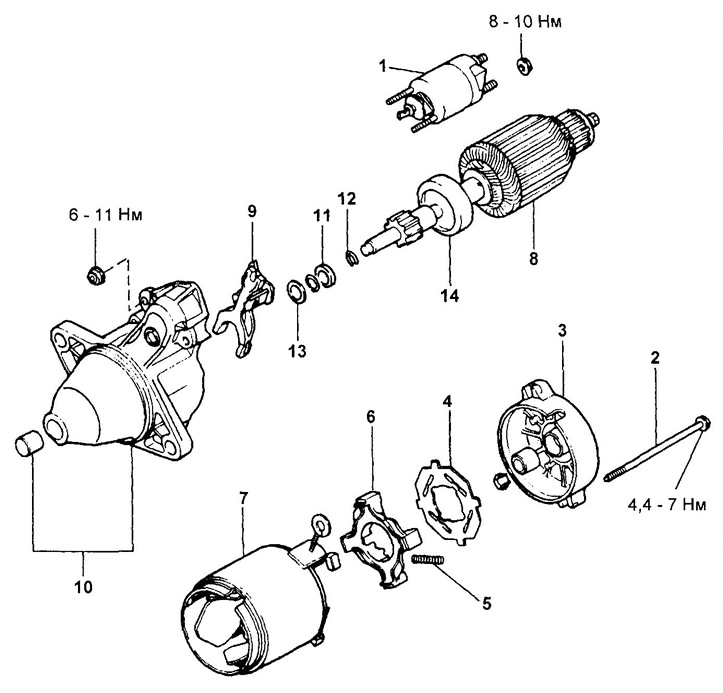

Разборка и сборка стартера (тип 1).
1 - тяговое реле,
2 - болт,
3 - крышка стартера,
4 - изолятор щеткодержателя,
5 - пружина,
6 - щеткодержатель,
7 - статор,
8 - якорь,
9 - рычаг,
10 - крышка стартера со стороны привода,
11, 13- упорная втулка,
12 - стопорное кольцо,
14 - обгонная муфта.
7. Снимите щеткодержатель.
8. Снимите якорь со статора.

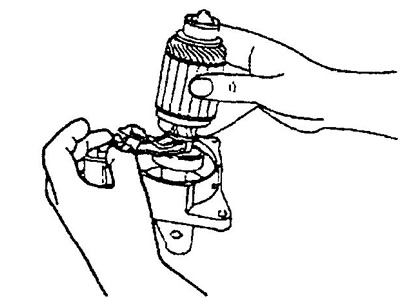

9. Снимите рычаг и якорь с крышки стартера со стороны привода.

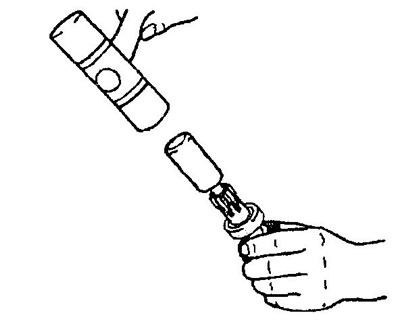

10. С помощью спецприспособления снимите упорную втулку со стопорного кольца.

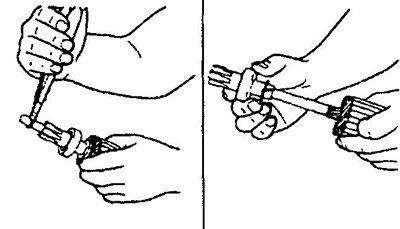

11. Снимите стопорное кольцо.
12. Снимите обгонную муфту с вала.
Тип 2

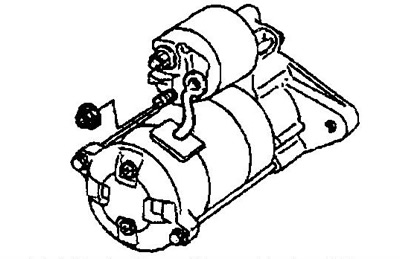

1. Отсоедините провод от тягового реле.

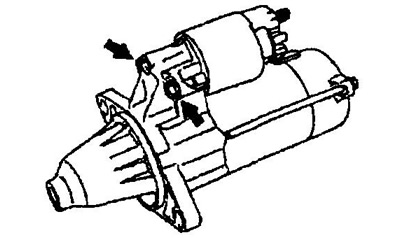

2. Отверните две гайки крепления тягового реле.
3. Снимите тяговое реле с крышки стартера.

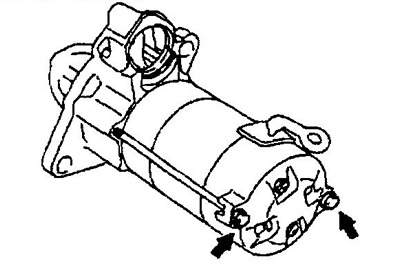

4. Снимите крышку стартера со стороны привода, отвернув два стяжных болта.
5. Отверните два винта и отсоедините крышку стартера от статора.

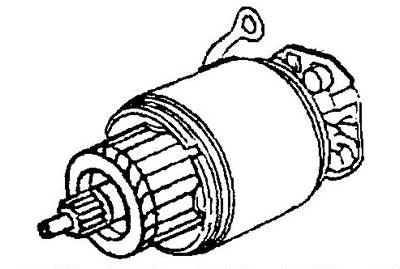

6. Отсоедините статор и центральный подшипник.

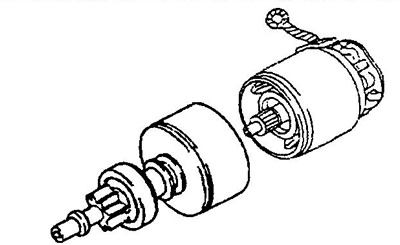

7. Извлеките якорь из статора.

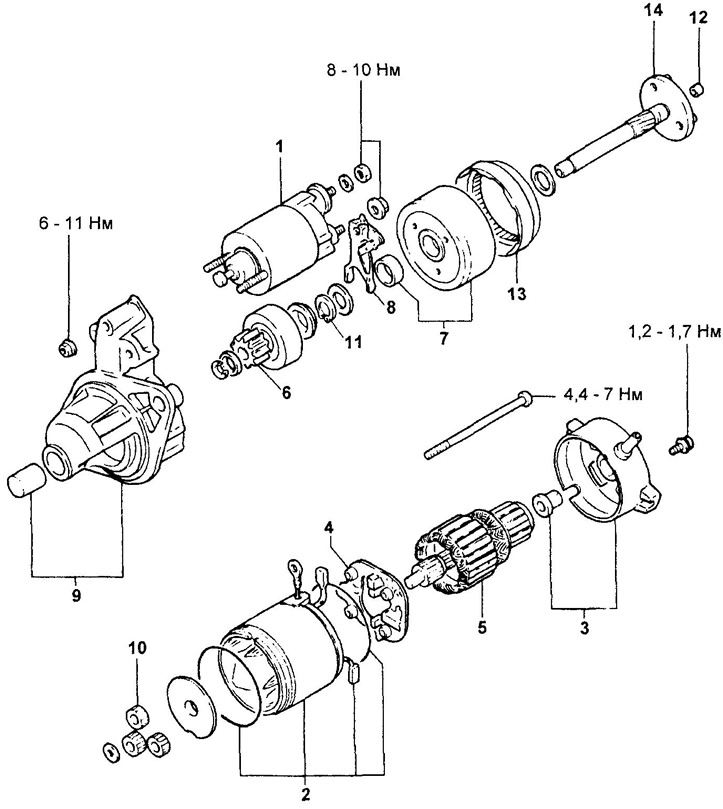

Разборка и сборка стартера (тип 2).
1 - тяговое реле,
2 - статор,
3 - крышка стартера,
4 - щеткодержатель,
5 - якорь,
6 - обгонная муфта,
7 - центральный подшипник,
8 - рычаг,
9 - крышка стартера со стороны привода,
10 - сателлиты,
11 - стопорное кольцо,
12 - подшипник,
13 - эпицикл,
14 - водило.

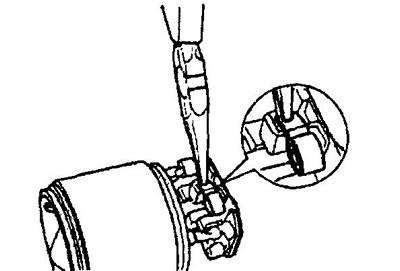

8. Снимите щетки с щеткодержателя, отжав пружины.
9. Снимите пластину с центрального подшипника.

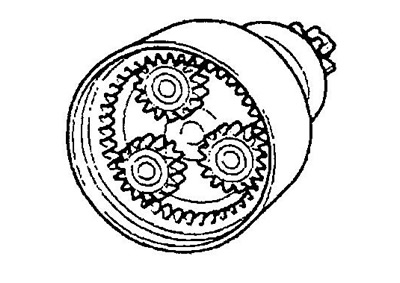

10. Снимите сателлиты.

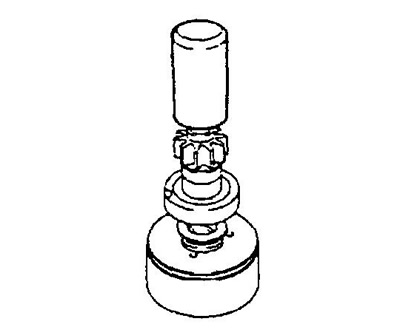

11. С помощью спецприспособления снимите упорную втулку со стопорного кольца.
12. Снимите стопорное кольцо с вала. Снимите обгонную муфту с вала.
13. Снимите стопорное кольцо и водило с центрального подшипника.

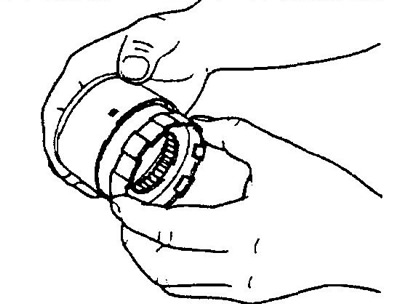

14. Снимите эпицикл с центрального подшипника.
