Оглавление: Разборка ↓ Сборка ↓
Разборка
1. Снимите центральный дефлектор.
а) Снимите рукоятку центрального дефлектора.
б) Снимите центральный дефлектор.
в) Отсоедините трос управления заслонкой отопителя.
2. Снимите боковой дефлектор.
3. Снимите динамик.
4. Снимите декоративную панель.
5. Снимите полочку для мелких вещей.
Сборка
1. Сборку приборной панели производите обратной последовательности.
2. Установите приборную панель.

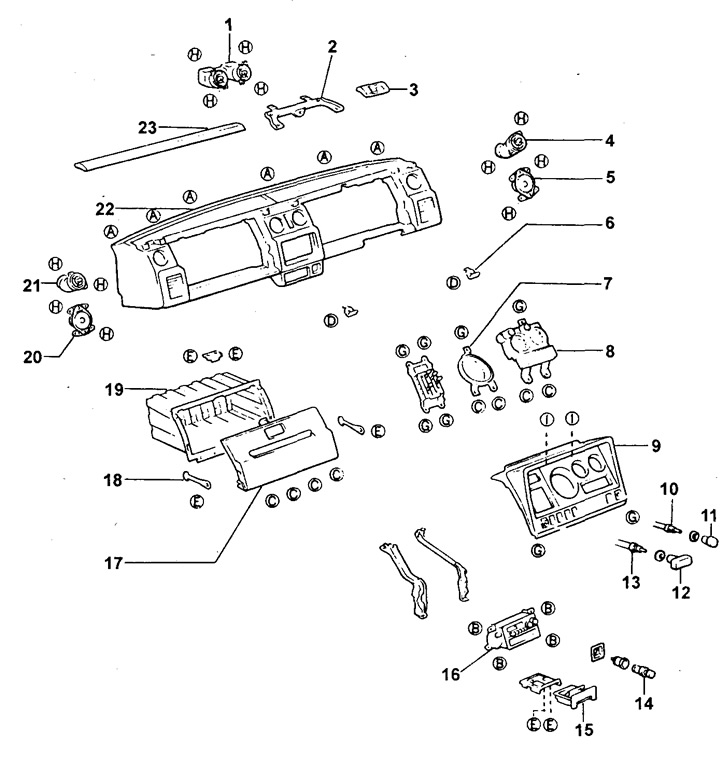

Панель приборов.
1 - Центральный дефлектор,
2 - Кронштейн панели №3,
3 - Полочка мелких вещей,
4, 21 - Боковой дефлектор,
5, 20 - Динамик,
6 - Кронштейн панели №1,
7 - Спидометр,
8 - Комбинация приборов,
9 -Панель приборов,
10 - Трос дроссельной заслонки,
11 - Рукоятка троса дроссельной заслонки,
12 - Рукоятка троса воздушной заслонки,
13 - Трос воздушной заслонки,
14 - Прикуриватель,
15 - Пепельница,
16 - Радиоприемник,
17 - Крышка перчаточного ящика,
18 - Ограничитель хода крышки перчаточного ящика,
19 - Перчаточный ящик,
22 - Приборная панель,
23 - Декоративная накладка.
