Проверка
1. На автомобилях "Toyota 4 Runner/ Hilux/ Surf" предусмотрено 2 звуковых сигнала, установленных по обеим сторонам от радиатора.
2. Для проверки отсоедините разъем и напрямую подключите к сигналу батарею. При отсутствии звука сигнал замените.
3. Если звук есть, то проверьте напряжение на выводе при нажатии на кнопку сигнала. При наличии напряжения проверьте соединение с массой.
4. Если напряжения нет, то проверьте реле. Следует учитывать, что реле звукового сигнала в основном имеют 4 или 3 вывод (3-выводные реле имеют внешнее соединение с массой).
5. Если реле исправны, то проверьте напряжение на выводах реле. Если напряжения нет, то проверьте провода от предохранителя до реле.
6. Если на выводах реле напряжение есть, то нажмите на кнопку сигнала и проверьте цепь соединения с массой между реле и кнопкой. Если обрыва нет, то замените кнопку сигнала.
7. Если через кнопку цепь на массу замыкается, то проверьте наличие в цепи от реле на кнопку обрыва или короткого замыкания.
Замена

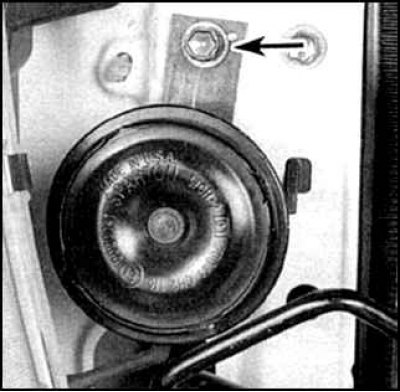

1. Для замены звукового сигнала отсоедините разъем и отверните болт (указан стрелкой).
[Оригинальная версия опубликована на сайте: Toyotaman.ru]
2. Снимите сигнал и установите новый.
3. Далее установка выполняется в обратном порядке.
