Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SPS), более известной под названием «системе подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. параграф 25).
Проверка
Применение. Перед тем как приступать к диагностике электрических цепей, проверьте плавкие предохранители.
1. Рассоедините электрический разъем звукового сигнала.
2. Чтобы проверить звуковой сигнал, с помощью соединительного провода подайте напряжение аккумулятора к клемме звукового сигнала. Если звуковой сигнал не звучит, замените его.
3. Если звуковой сигнал работает, проверьте наличие напряжения на клемме при нажатой кнопке звукового сигнала. Если на клемме присутствует напряжение, проверьте электрическую цепь заземления звукового сигнале.
4. Если напряжение к звуковому сигналу не подается, проверьте реле (см. параграф 5).
5. Если реле исправно, проверьте не наличие напряжения его электрические цепи — силовую цепь и цепь управления. Если какая-либо из цепей не получает напряжение, осмотрите электропроводку между реле и панелью плоских предохранителей.
6. Если обе цепи реле получают напряжение, нажмите не кнопку звукового сигнала и проверьте электрическую цепь, идущую от реле к кнопке звукового сигнале, на наличие целостности относительно «массы». Если целостность отсутствует, проверьте электрическую цепь на наличие разрыва. Если обрыв в цепи не обнаружен, замените кнопку звукового сигнала.
7. Если целостность электрической цепи не «мессу» через кнопку звукового сигнале имеется, проверьте на наличие разрыва или короткого замыкания электрическую цепь, идущую от реле к звуковому сигналу.
Замена
Примечание. Есть два звуковых сигнала. Один расположен перед конденсатором кондиционера, а второй перед коробкой плавких предохранителей и реле моторного отделения ниже ее.
8. Рассоедините электрический разъем (рис. 18.8, а, б).
Рис. 18.8, а. Чтобы сиять звуковой сигнал, расположенный перед коробкой плавких предохранителей и реле ниже ее, рассоедините электрический разъем и выверните болт опорного кронштейна

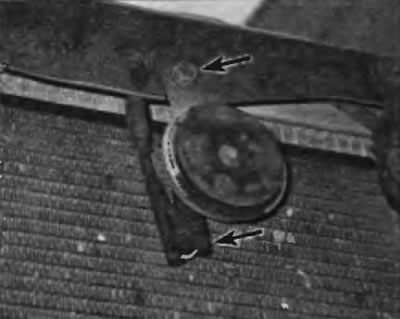

Рис. 18.8, б. Для снятия звукового сигнала, который расположен перед конденсатором кондиционера, рассоедините электрический разъем и выверните болт опорного кронштейна
9. Выверните болт из кронштейна.
10. Установка выполняется в последовательности, обратной снятию.
