Регулировка направления потока воздуха

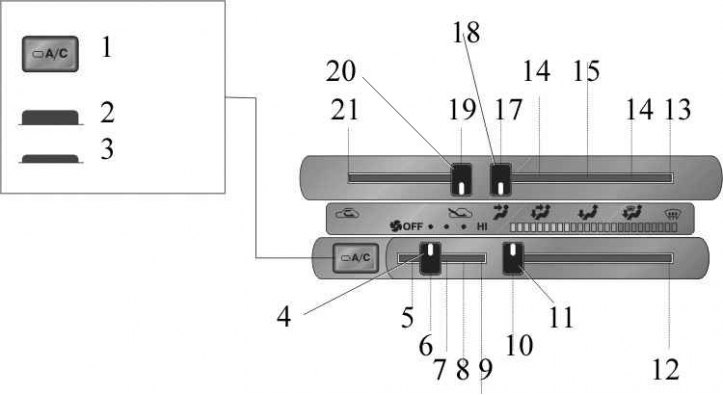

Органы управления системой

Органы управления и их назначение

Регулятор температуры задает температуру воздуха на входе в салон.

В крайнем левом положении рукоятки температура самая низкая, в крайнем правом – самая высокая.

Рукояткой регулировки воздухозабора можно установить режим полной или частичной рециркуляции с забором наружного воздуха.

При положении рычажка OUTSIDE AIR в систему кондиционирования подается воздух снаружи автомобиля. Для рециркуляции переведите рычажок в положение RECIRCULATED AIR.

Рычажок регулятора направления потока задает канал по которому воздух поступает в салон.

Положения регулятора направления потока воздуха

	В лицо
	В ноги и в лицо
	На пол
	На пол и ветровое стекло
	На ветровое стекло

Включение, выключение и скорость вращения задается рычажком управления вентилятора. Для выключения вентилятора переведите рычажок в положение OFF. Специальная кнопка предназначена для включения и выключения кондиционера. Для включения нажмите кнопку, для выключения нажмите на кнопку повторно.

Если подсветка кнопки мигает, то как можно скорее обратитесь в службу автосервиса.

Причиной может проскальзывание ремня, либо неисправность компрессора. В этом случае кондиционер автоматически отключается, чтобы предупредить разрушение ремня.

Нагрев воздуха

1. Переведите рычажок терморегулятора в любое положение кроме левого крайнего. Если нужен воздух с малым содержанием влаги, то переведите рычажок в положение между средним и правым крайним. Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение близкое к среднему.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Если требуется быстрый нагрев воздуха в салоне, то переведите рычажок в положение RECIRCULATED AIR.


4. Рекомендуется, чтобы рычажок регулятора воздухозабора все время находился в положении OUTSIDE AIR. В противном случае стекла будут быстро запотевать.

5. Переведите рычажок регулятора направления потока в положение FLOOR (на пол). Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение двухуровневого обдува BI LEVEL.

6. Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/ WINDSHIELD (пол и ветровое стекло).

7. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

8. Кнопка кондиционера должна быть отжата. Если нужен сухой теплый воздух, то нажмите на кнопку.

Охлаждение воздуха

1. Переведите рычажок терморегулятора в положение между средним и левым крайним.

2. Если требуется подогретый воздух на уровне пола при двухуровневом режиме обдува, то переведите рычажок терморегулятора в положение близкое к среднему.

3. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR. Если требуется быстрая циркуляция охлажденного воздуха, переведите рычажок в положение RECIRCULATED AIR.

4. Рекомендуется, чтобы рычажок регулятора воздухозабора все время находился в положении OUTSIDE AIR. В противном случае стекла будут быстро запотевать.

5. Переведите рычажок регулятора направления потока в положение FLOOR (на пол). Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение двухуровневого обдува BI LEVEL.

6. Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/ WINDSHIELD (пол и ветровое стекло).


7. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

8. Кнопка кондиционера должна быть отжата. Если нужен сухой теплый воздух, то нажмите на кнопку.

Вентиляция

1. Переведите рычажок терморегулятора в крайнее левое положение.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Переведите рычажок регулятора направления потока в положение FACE (на лицо).

4. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

5. Кнопка включения кондиционера должна быть отжата.

Обогрев и обдув ветрового стекла

Для просветления запотевшего изнутри ветрового стекла

1. Переведите рычажок терморегулятора в любое положение.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Переведите рычажок регулятора направления потока в положение WINDSHIELD (ветровое стекло).

4. Переведите рычажок управления вентилятором в левое крайнее положение.

5. Нажмите на кнопку включения кондиционера.

Для просветления обледеневшего или запотевшего снаружи ветрового стекла

6. Переведите рычажок терморегулятора в крайнее правое положение.

7. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

8. Переведите рычажок регулятора направления потока в положение WINDSHIELD (ветровое стекло).

9. Переведите рычажок управления вентилятором в положение HI.

10. Кнопка включения кондиционера должна быть отжата.

Положения регулятора направления потока воздуха

Положение FACE – направление потока на уровне лица.


Положение BI LEVEL – поток направляется на уровень лица и ног одновременно. Воздух на уровне ног несколько теплее, чем на уровне лица (за исключением режима вентиляции).

Положение FLOOR – поток почти полностью направляется на уровень лица и ног. На части автомобилей воздух на уровне ног несколько теплее, чем на уровне лица.

Положение FLOOR/ WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей, лицо и ноги. На лицо направляется менее подогретый поток.

Положение WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей и лицо. На части автомобилей в этом положении рычажка регулятора на лицо направляется менее подогретый поток.

Не допускается использовать положение WINDSHIELD при охлаждении воздуха в условиях очень высокой влажности. В противном случае из-за разности температур наружного воздуха и ветрового стекла наружная поверхность стекла запотеет.
