Оглавление: Снятие ↓ Установка ↓
Внимание: Описывается снятие обивки передней двери. Процесс снятия обивки задней двери аналогичен.
Снятие

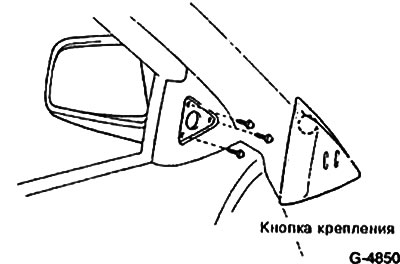

Снять треугольную крышку крепления зеркала заднего вида, вывернув 3 винта и снять зеркало. Если установлено регулируемое зеркало, расстыковать его штеккерное соединение.

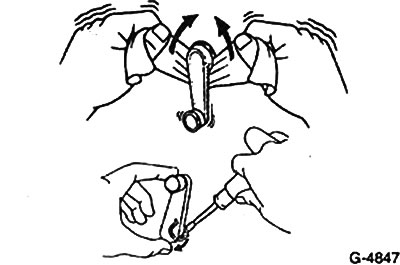

Снять ручку стеклоподъемника. Для этого ввести отвертку или платок между дистанционной шайбой и рычагом и отжать G-4849 стопорную скобу. Одновременно отсоединить ручку от привода.
Автомобили до 4/87 г. выпуска. Выверните два винта крепления внутренней ручки.

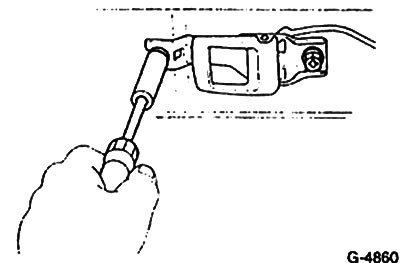

Вывернуть болт и сдвинуть вперед ручку.

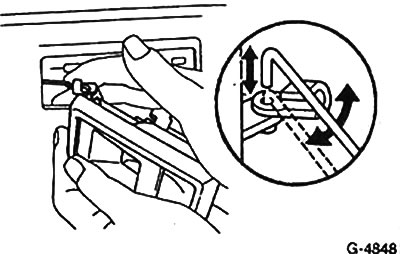

Отсоединить ручку от рычагов и снять.
Снять облицовку и вывернуть винты из подлокотника или ручки. Смотри также рисунок G-4842.

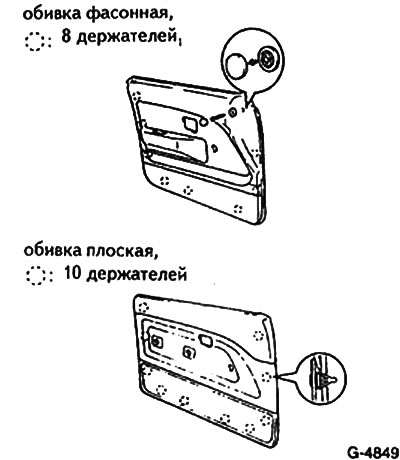

При наличии фасонной обивки снять небольшой отверткой крышку, закрывающую винт и вывернуть винт (рис. G-4849).
Отделить широким шпателем или деревянной лопаткой обивку двери с нижней стороны панели. При этом раскрываются зажимы крепления обивки. Снять обивку.
Расстыковать штеккерное соединение стеклоподъемника и дверного громкоговорителя и снять обивку.

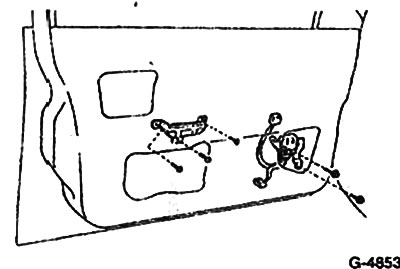

Если необходимо, снять влагозащитную пленку. Снять предварительно держатель подлокотника и реле стеклоподъемника (рис. G-4853).
(Публикация заимствована с интернет-сайта: ToyotaMan.ru)
Установка
Накинуть аккуратно снизу вверх влагозащитную пленку на дверную панель. Пленка служит для защиты от попадания внутрь салона потоков воздуха, влаги и звукоизоляции. Если качество приклейки пленки недостаточное можно использовать клейкую ленту или обычный клей.
Установить держатель подлокотника и реле стеклоподъемника и закрепить их винтами.

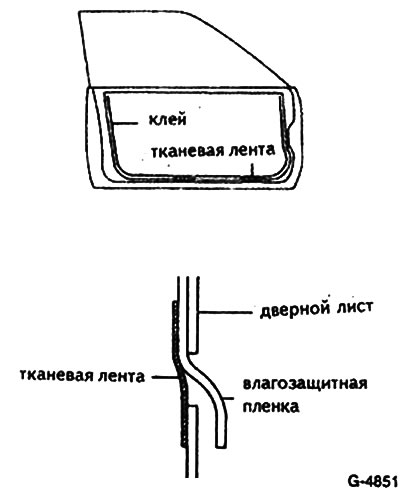

Ввести край пленки в зазор дверного листа и приклеить клейкой лентой, смотри рис. G-4851. Следить за тем, чтобы при этом не были заклеены отверстие под крепежные зажимы.
Осмотреть крепежные зажимы. Поврежденные заменить.
Состыковать штеккерные соединения громкоговорителя, электрического стеклоподъемника и центрального блокировочного устройства.
Автомобили до 4/87 г. выпуска. Установить и закрепить винтами внутреннюю ручку двери.
Вставить обивку двери сначала вверху.затем внизу и защелкнуть зажимы ударами ладони.
При фасонной обивке двери ввернуть верхний винт ее крепления и закрыть его крышкой
Закрепить подлокотник винтами и надеть на винты крышки, если они есть.
Установить и закрепить винтами зеркало заднего вида. Установить облицовочную крышку крепежа. При регулируемом зеркале сначала состыковать штеккерное соединение.
Соединить внутреннюю ручку двери с тягами и вставить стопорную скобу, смотри рисунок в разделе «Снятие».

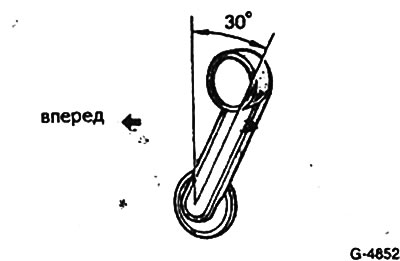

Установить на ось ручку стеклоподъемника так, чтобы ручка при закрытом окне «смотрела» вверх и отклонялась назад на угол 30° от вертикали.
