Снятие
Отсоединить кабель массы (-) от аккумуляторной батареи.
Внимание: При этом стирается запись в памяти бортового компьютера. В частности, запись неисправностей и код радиоприемника. Перед отключением аккумуляторной батареи необходимо ознакомиться с содержанием раздела «Снятие и установка аккумуляторной батареи».
Замаркировать положение очистителя на стекле клейкой лентой для последующей установки рычагов в то же самое положение.

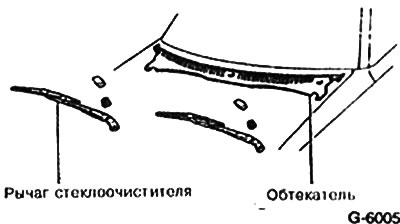

Вывернуть винты крепления рычагов и снять рычаги с осей. Предварительно снять небольшой отверткой крышки осей.
Очиститель ветрового окна. Отвернуть винты у нижней кромки ветроотвода и снять его.

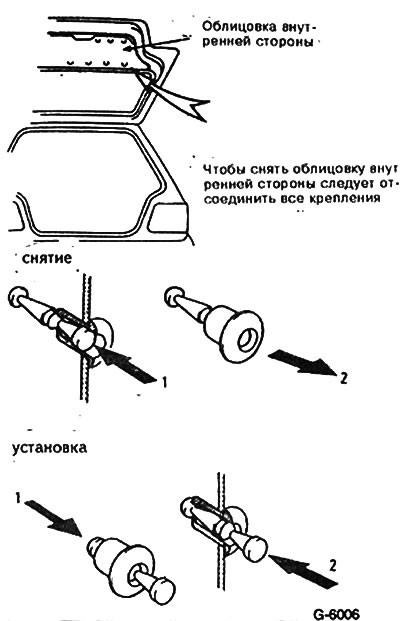

Очиститель заднего стекла. Снять обивку двери задка. У автомобилей до 4/87 г. выпуска выдавить внутрь вставки защелок.
Расстыковать штеккерное соединение электромотора очистителя.
Очиститель ветрового стекла
Отсоединить электромотор от кронштейна привода. Для этого вывернуть три винта.
Отсоединить и вынуть приводные рычаги, смотри рис. G-6004.
[Первоисточник расположен на сайте: Toyotaman.ru]
Очиститель заднего стекла
Отдать накидную гайку оси очистителя.
Вывернуть три винта креплении электромотора и снять его.
Установка
Если устанавливается новый электромотор привода очистителя, привести его сначала в положение соответствующее крайнему положению щетки очистителя. Для этого состыковать штеккер, включить электромотор и дать ему поработать в течение 1 мин. После этого выключить электромотор, оставив очиститель в крайнем положении. Расстыковать штеккерное соединение.
Очиститель ветрового стекла
Установить кронштейн привода и затянуть его с усилием 10 Нм.
Состыковать штеккерное соединение. Включить электромотор, установив рычаг в крайнее положение.
Установить приводные шланги.
Закрепить винтами электромотор.
Установить ветроотвод и закрепить его винтами.
Установить рычаги очистителя в крайнем положении на опору и закрепить с усилием 20 Нм.
Очиститель заднего стекла
Установить и закрепить электромотор двери задка.
Навернуть накидные гайки на оси очистителя.
Состыковать штеккерное соединение привести электромотор в положе остановки.
Установить рычаг очистителя так, чтобы в крайнем положении был параллелен нижней кромке стекла.
Установить крышки на оси очистителей.
Соединить кабель массы (-) с аккумуляторной батареей.
Проверить работу очистителя.
Установить на место обивку двери задка автомобилей до 4/87 г. выпуска вдавить защелки вставки.
Выставить время на часах, если они есть. Ввести код в радиоприемник.
