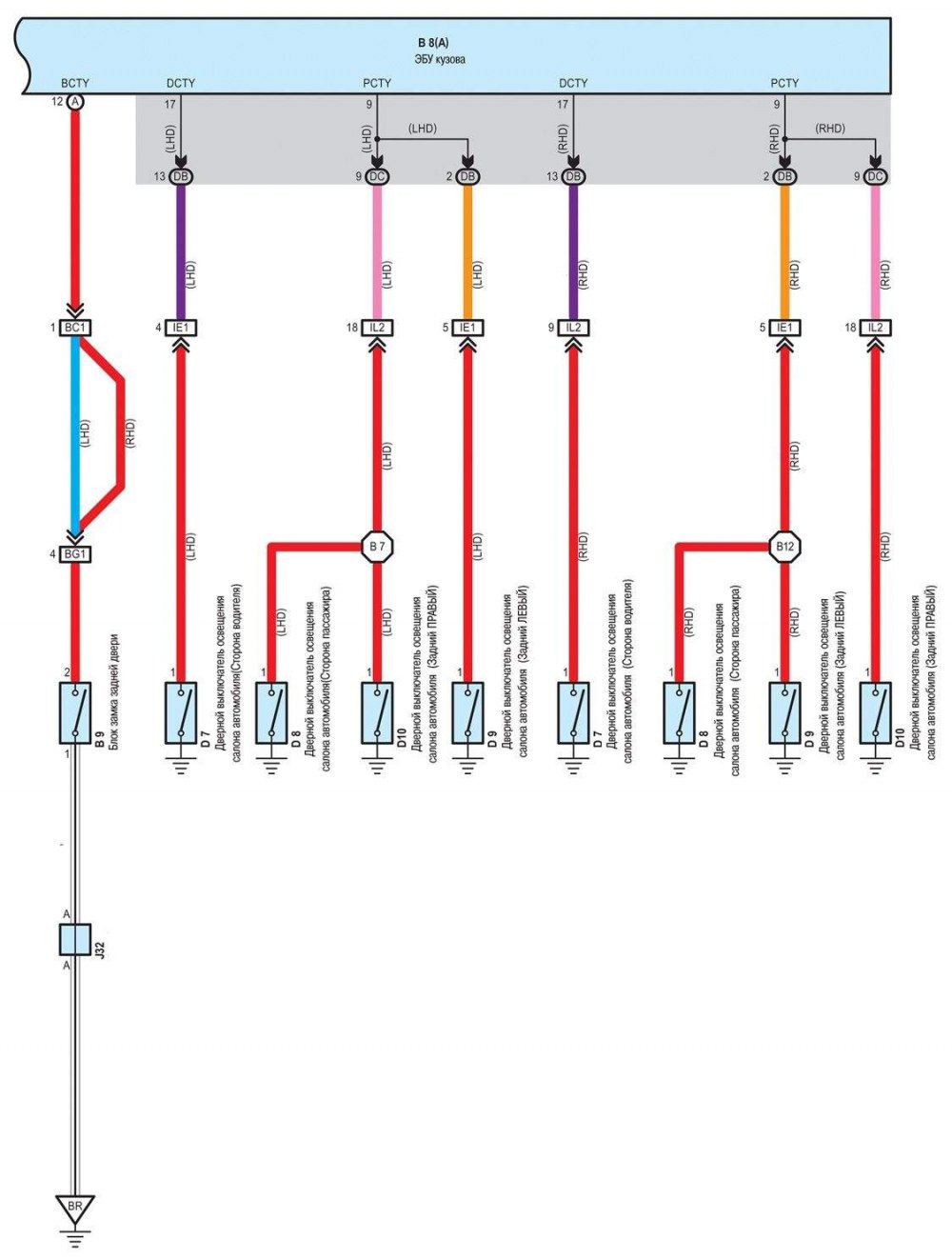

Схема освещения салона (часть 1)




Открыть большую картинку в новой вкладке »

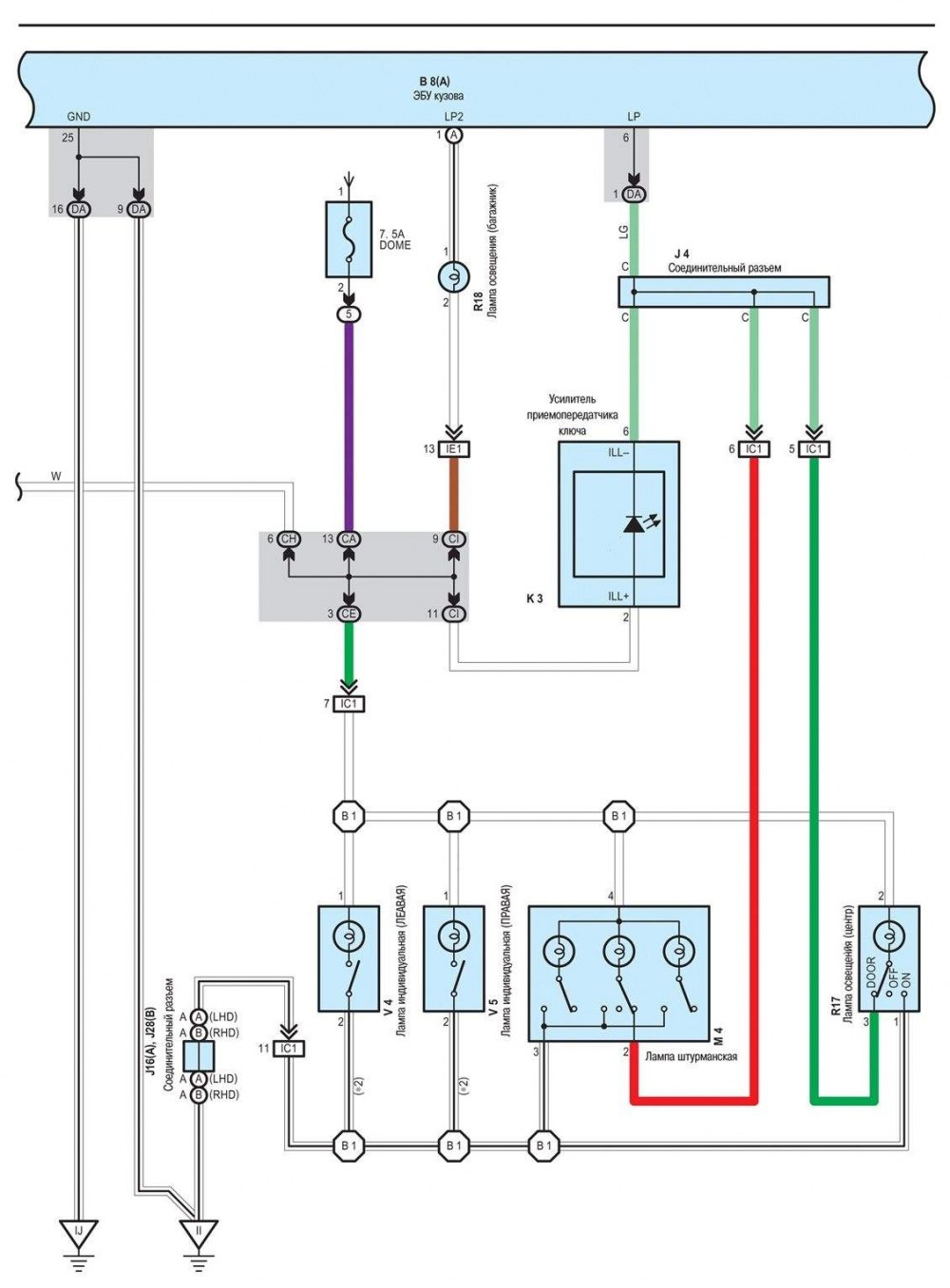

Часть 2




Открыть большую картинку в новой вкладке »


Часть 3




Открыть большую картинку в новой вкладке »
