Схема автоматического кондиционера [Toyota Corolla Verso-AR10]

  • Главная
  • Королла
  • Verso-AR10 (2004-2009)
  • Электрооборудование
  • Электрические схемы
  • Схема автоматического кондиционера
0

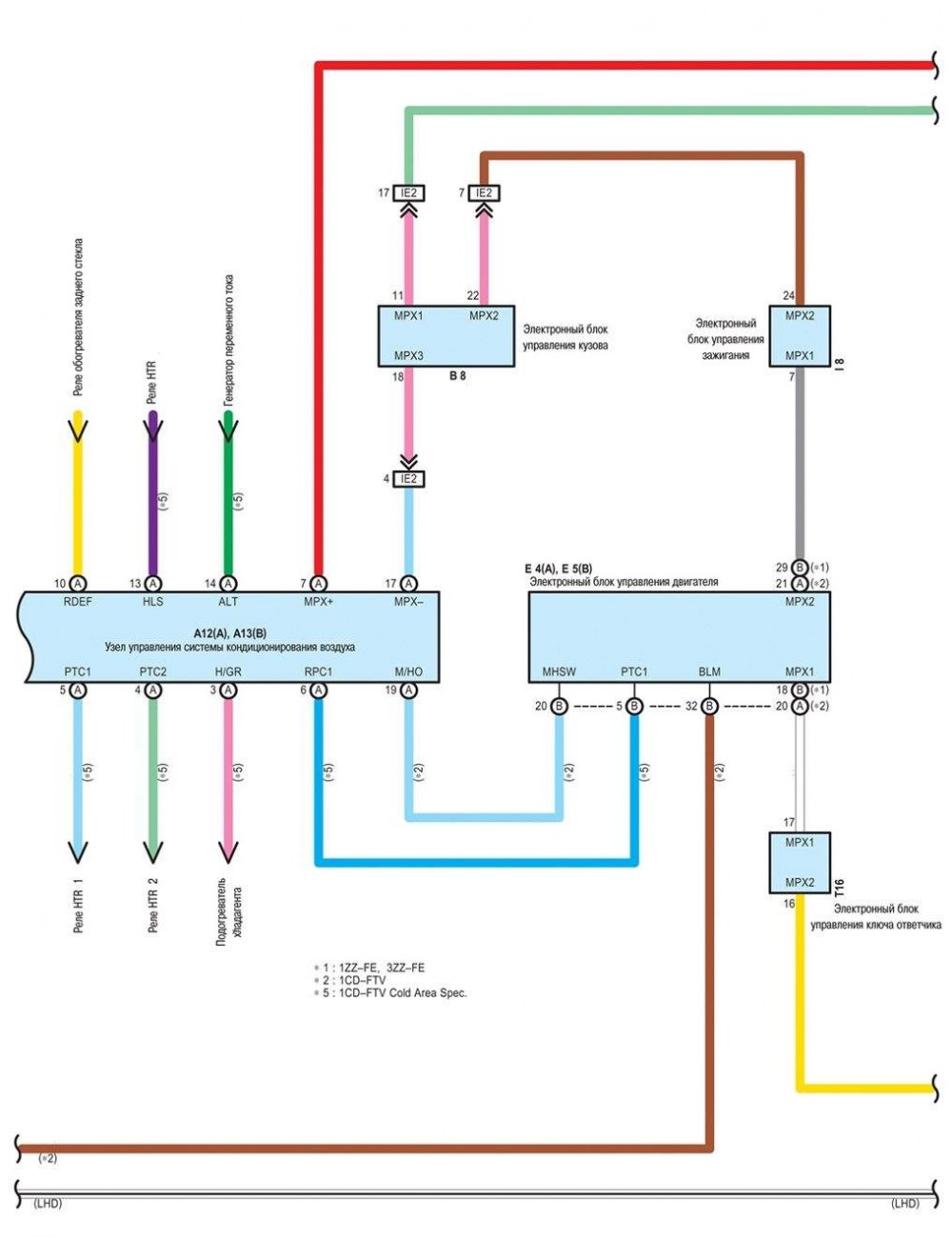

Схема автоматического кондиционера (часть 1)




Открыть большую картинку в новой вкладке »

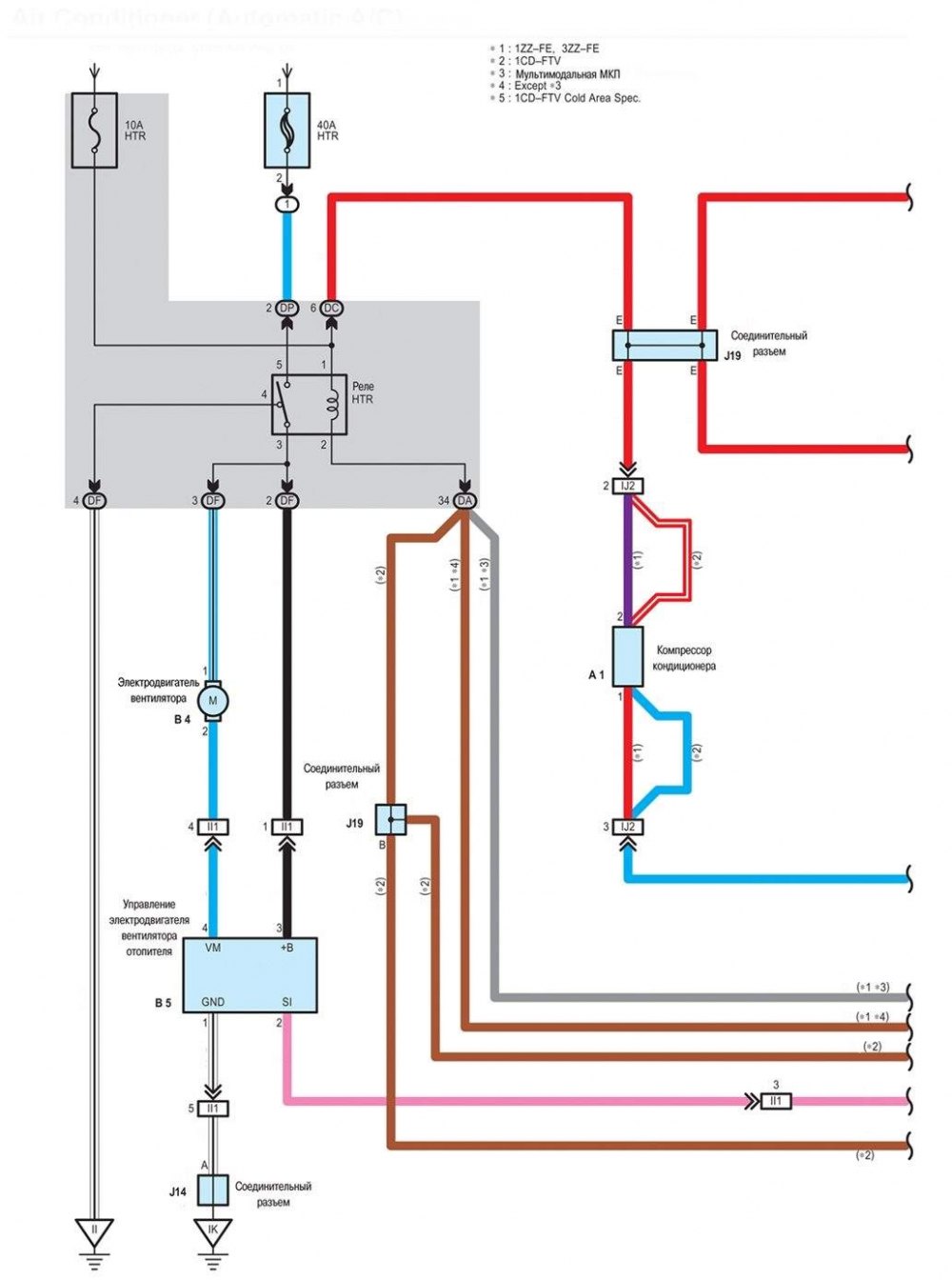

Часть 2




Открыть большую картинку в новой вкладке »

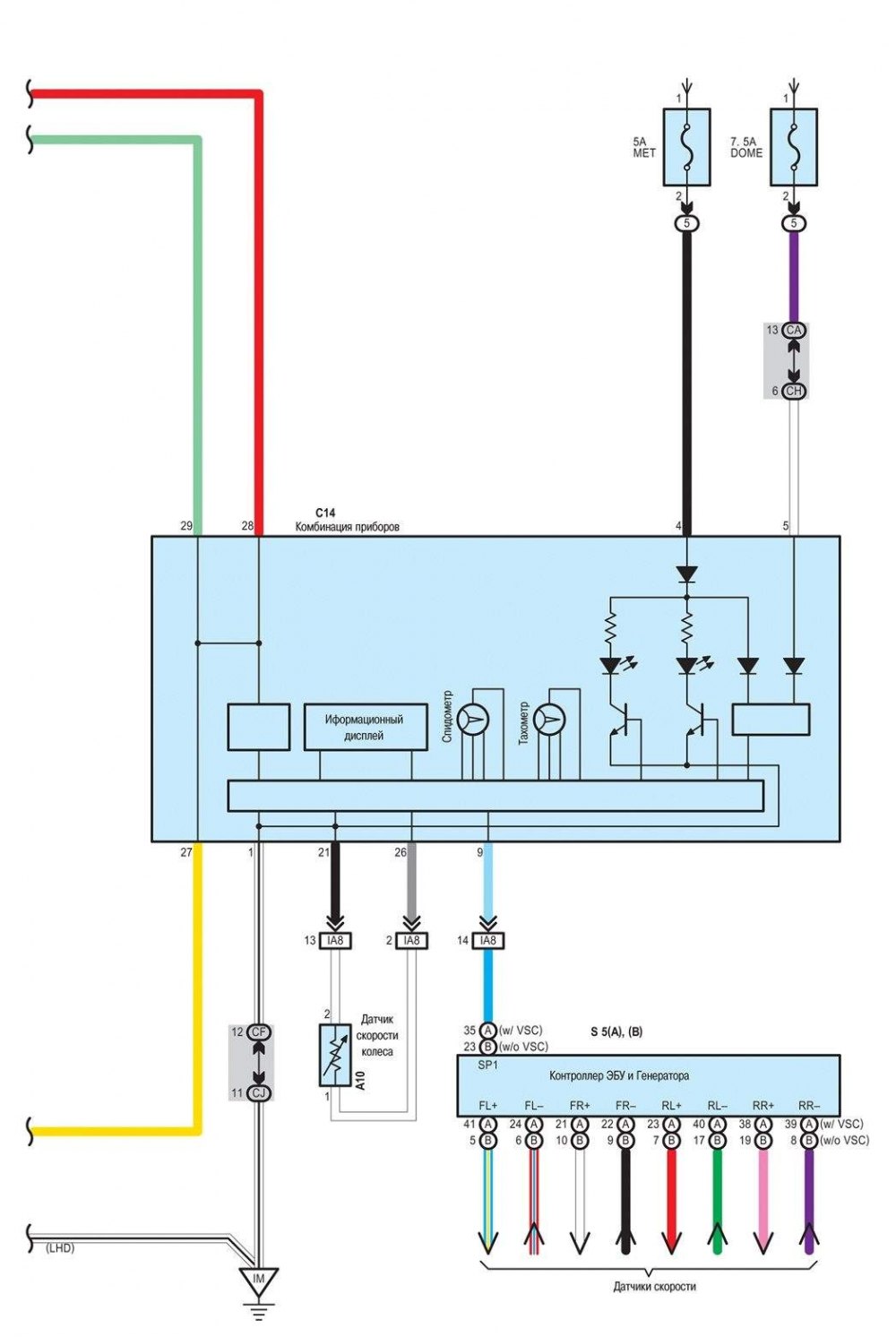

Часть 3




Открыть большую картинку в новой вкладке »

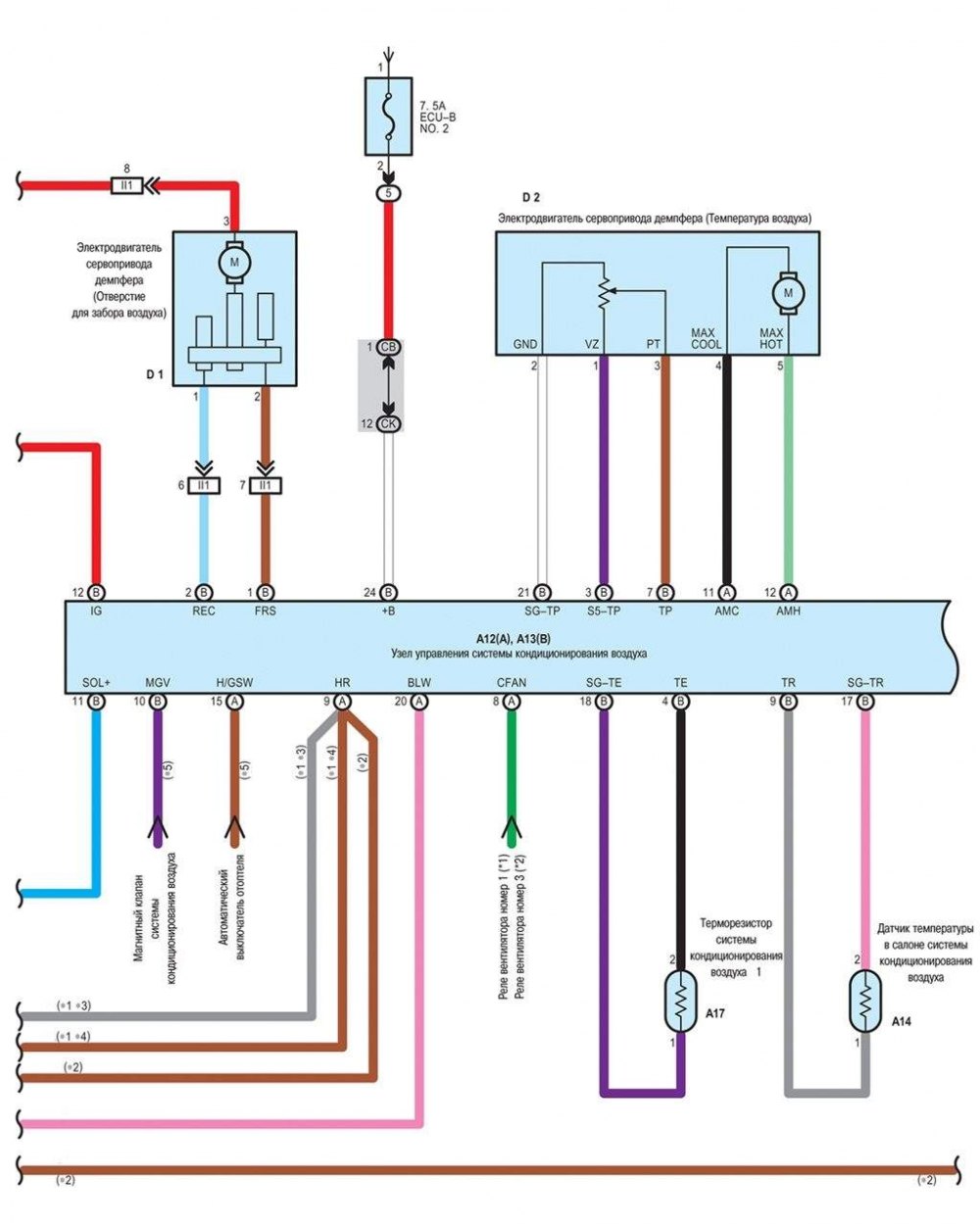

Часть 4




Открыть большую картинку в новой вкладке »


(Текст цитируется с сайта-источника: www.toyotaman.ru)



Часть 5




Открыть большую картинку в новой вкладке »
