Защелка двери багажного отделения
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
2. Откройте дверь багажного отделения и снимите панель отделки двери и лист гидроизоляции, как описано в параграфе 15.
3. Работая через большое технологическое отверстие, отцепите трос, идущий от наружной ручки двери багажного отделения к защелке, и тягу, идущую от наружного замке двери багажного отдаления к защелке (рис. 22.3). Рассоедините электрический разъем электропривода замка.
Рис. 22.3. Элементы защелка двери багажного отделения
1 - Трос между ручкой и защелкой
2 - Тяга между замком и защелкой двери багажного отделения
3 - Электрический разъем электроприводе замка
4. Все тяги замка двери багажного отделения зафиксированы пластмассовыми зажимами. Пластмассовые зажимы можно снять путем отпускания фиксатора, удерживающего тягу, и затем вытягивания тяги из ее установочного отверстия.
5. Выверните винты крепления защелки к двери багажного отделения. Снимите защелку в сборе.
6. Установка выполняется в последовательности, обратной снятию.
Цилиндр замка двери багажного отделения
7. Откройте дверь багажного отделения и снимите панель отделки двери и лист гидроизоляции, как описано в параграфе 15.
8. Работая через большое технологическое отверстие, отцепите тягу, идущую от наружного замка двери багажного отдаления к защелке (рис. 22.8).

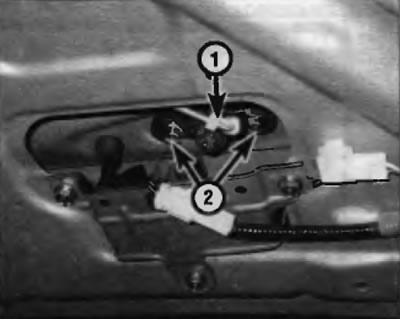

Рис. 22.8. Элементы цилиндра замы двери багажного отдаления
1 - Тяга между замком и защелкой двери багажного отделения
2 - Винты крепления цилиндра замка
9. Все тяги замка двери багажного отделения зафиксированы пластмассовыми зажимами. Пластмассовые зажимы можно снять путем отпускания фиксатора, удерживающего тягу, и затем вытягивания тяги из ее установочного отверстия.
10. Выверните болты крепления цилиндра замка. Снимите цилиндр.
11. Установив выполняется в последовательности, обратной снятию.
Наружная ручка двери багажного отделения
12. Откройте дверь багажного отделения и снимите пене ль отделки двери и лист гидроизоляции, как описано в параграфе 15.
13. Работая через большое технологическое отверстие, отцепите трос, идущий от наружной ручки двери багажного отделения к защелке (рис. 22.13).

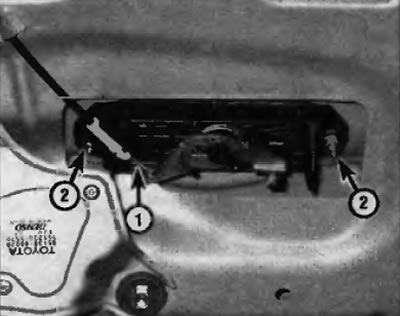

Pиc. 22.13. Элементы наружной ручки двери багажного отделения
1 - Трос, идущий от ручки двери багажного отделения к защелке
2 - Винты крепления ручки двери багажного отделения
14. Выверните винты крепления ручки через отверстия в раме двери и отсоедините ручку от двери.
15. Установка выполняется в последовательности, обратной снятию.
