Предостережение. При работе внутри дверных проемов используйте перчатки, чтобы не поразиться об острые металлические кромки.
Защелка двери
1. Поднимите стекло, затем снимите панель отделки двери и лист гидроизоляции (см. параграф 15).
2. Работая через большое технологическое отверстие, отцепите тяги от ручки и цилиндра замка (рис. 17.2). Все тяги замка закреплены пластмассовыми зажимами. Пластмассовые зажимы можно снять путем отпускания фиксатора, удерживающего тягу, и затем вытягивания тяги из ее установочного отверстия.

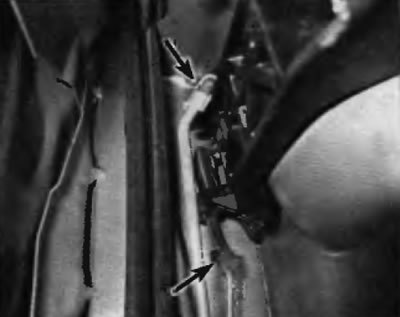

Рис. 17.2. Отцепите тяги от ручки и цилиндра замка
3. Рассоедините электрические разъемы не защелке. Отцепите тросы, связывающие ручку с защелкой (см. п.п. 11 и 12).
4. Выверните винты крепления защелки к двери (рис. 17.4). Снимите защелку в сборе через проем в двери.

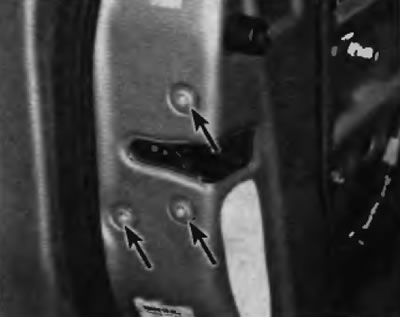

Рис. 17.4. Выверните винты крепления защелки двери
5. Установка выполняется в последовательности, обратной снятию.
Наружная ручка и цилиндр замка двери
6. Для снятия наружной ручки в сборе с цилиндром замка поднимите стекло и снимите панель отделки двери и лист гидроизоляции (см. параграф 15).
Предостережение. Будьте осторожны, чтобы не поцарапать лакокрасочное покрытие на внешней стороне двери.
Наклеивание широкой малярной ленты по периметру проема ручки перед началом процедуры может помочь избежать царапин.
7. Работая через технологическое отверстие, отцепите пластмассовые зажимы крепления тяги, соединяющей наружный замок двери с защелкой, и тяги, соединяющей наружную ручку двери с защелкой (рис. 17.2).
8. Извлеките заглушку на торце двери и выверните винт крепления цилиндра замка. Извлеките цилиндр замка из двери и рассоедините электрический разъем (при наличии). Выверните болты крепления ручки на внутренней стороне двери и снимите ручку и обрамление ручки (рис. 17.8, а-в).

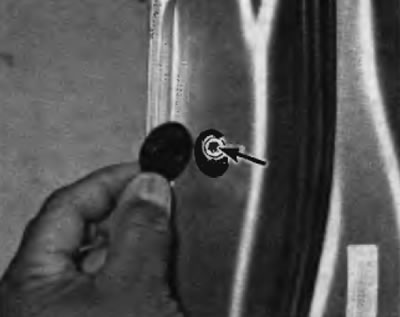

Рис. 17.8, а. Для доступа к болту крепления цилиндра замка двери снимите заглушку на торце двери

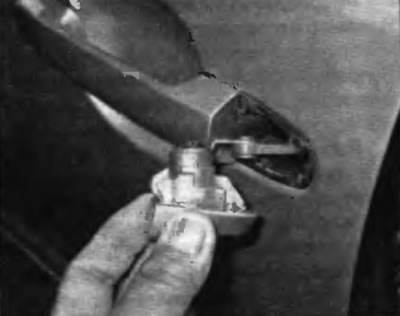

Рис. 17.8, 6. Извлеките цилиндр замка

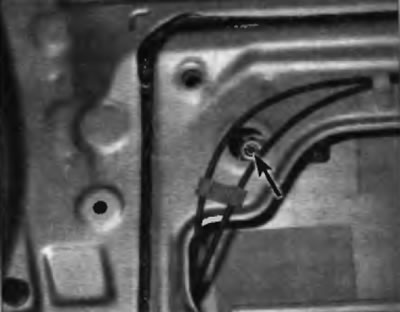

Рис. 17.8, в. Выверните болт крепления ручки двери все стороны внутреннего проема двери
9. Установка выполняется в последовательности, обратной снятию.
Внутренняя ручка двери
10. Снимите панель отделки двери (см. параграф 15).
11. Выверните винт(ы) крепления ручки и отцепите ручку от двери (рис. 17.11).

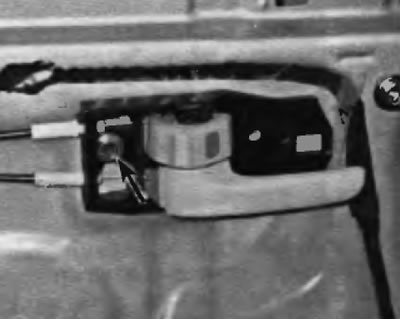

Рис. 17.11. выверните винт крепления внутренней ручки
12. Отцепите тросы, соединяющие ручку с защелкой, и снимите ручку с двери (рис. 17.12).
Рис. 17.12. Отсоедините тросы от внутренней ручки
13. Установке выполняется в последовательности, обратной снятию.
