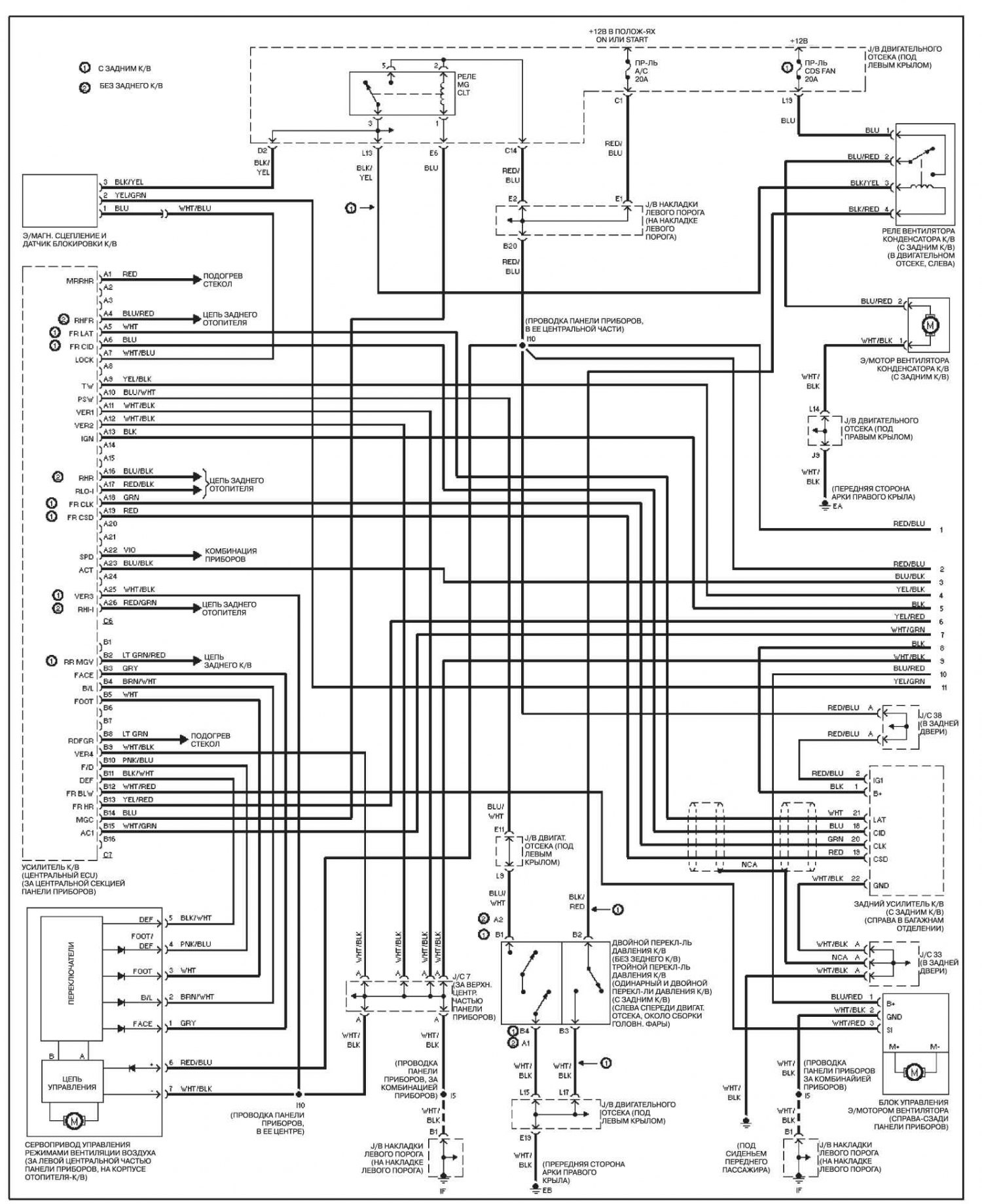

Передний кондиционер, без системы навигации [Toyota Land Cruiser J100]

Передний К/В, без системы навигации

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

Официальный источник находится на портале ToyotaMan.ru

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Материал статьи был проверен: Евдокимов Евгений
