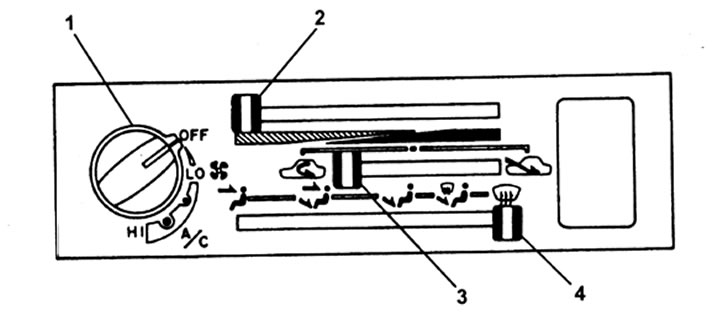

Панель управления кондиционером. 1 - регулятор скорости нагнетателя, 2 - рычаг управления температурой, 3 - рычаг управления рециркуляцией, 4 - рычаг управления потоками воздуха.
Проверка выключателя вентилятора

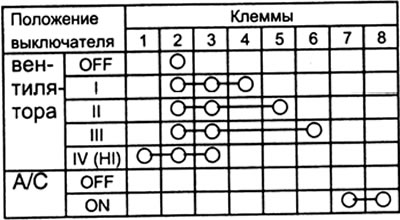

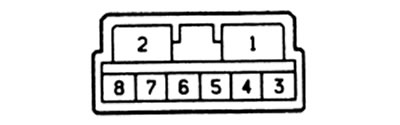

Проверьте проводимость между клеммами разъема выключателя. Замените выключатель, если проводимость отличается от приведенной в таблице.
Проверка рычагов управления кондиционером
Проверка работы рычагов управления
Убедитесь в отсутствии заеданий и искривлений рычагов.
Регулировка тросов управления заслонками

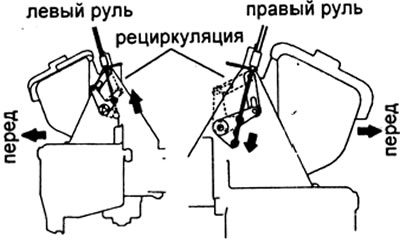

1. Отрегулируйте трос управления рециркуляцией.
а) Установите заслонку и рычаг управления в положение "RECIRC" (рециркуляция).
б) Установите трос и зафиксируйте зажим.

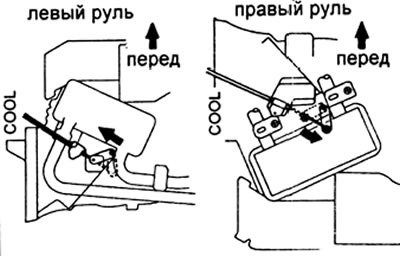

2. Отрегулируйте трос регулятора смешивания потоков воздуха.
Данный материал взят с ресурса [ToyotaMAN.ru]
а) Установите заслонку смешивания потоков и рычаг управления в положение "COOL".
б) Установите трос и зафиксируйте зажим.

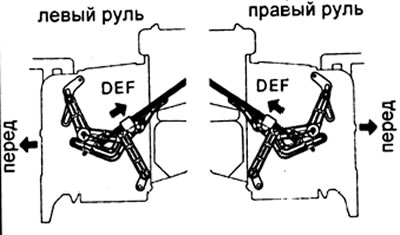

3. Отрегулируйте трос управления заслонкой распределения потоков воздуха.
а) Установите рычаг и заслонку в положение "DEF".
б) Установите трос управления и зафиксируйте зажим.
4. Отрегулируйте трос управления краном отопителя.
а) Установите заслонку и рычаг управления в положение "COOL".
б) Установите трос управления и зафиксируйте зажим.
