Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

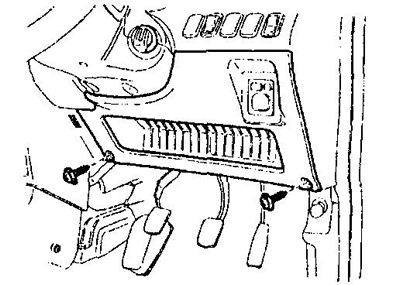

2. Отверните два винта, отсоедините фиксаторы, разъем и снимите нижнюю отделку панели приборов со стороны водителя.

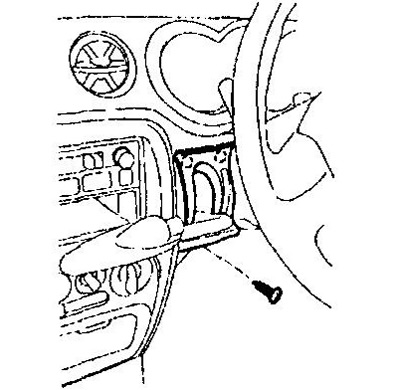

3. (Модели с селектором АКПП на рулевой колонке)
Снимите отделку отверстия селектора АКПП:
а) Переключите рычаг селектора в положение "N".
б) Наклейте защитную ленту на центральную консоль.
в) Отсоедините пистон, фиксатор и снимите отделку.

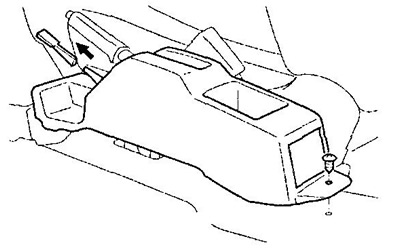

4. Снимите заднюю отделку центральной консоли.
а) Снимите крышку задней отделки центральной консоли.

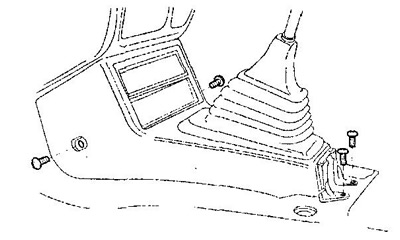

б) Отверните болты, отсоедините фиксаторы и снимите заднюю отделку консоли.

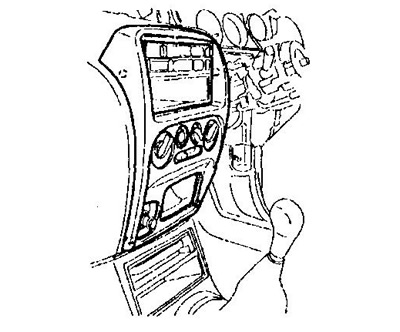

5. Отверните винты и снимите переднюю отделку центральной консоли.

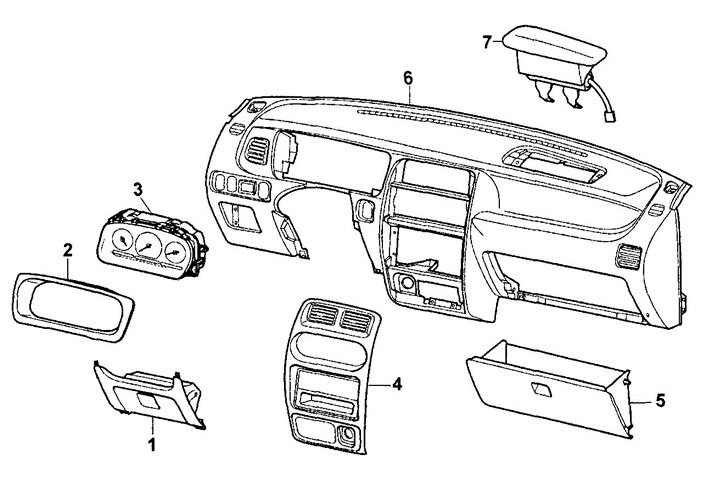

Снятие и установка панели приборов (Duet).
1 - нижняя отделка панели приборов со стороны водителя,
2 - отделка комбинации приборов,
3 - комбинация приборов,
4 - отделка центральной части панели приборов,
5 - вещевой ящик,
6 - панель приборов,
7 - подушка безопасности пассажира.

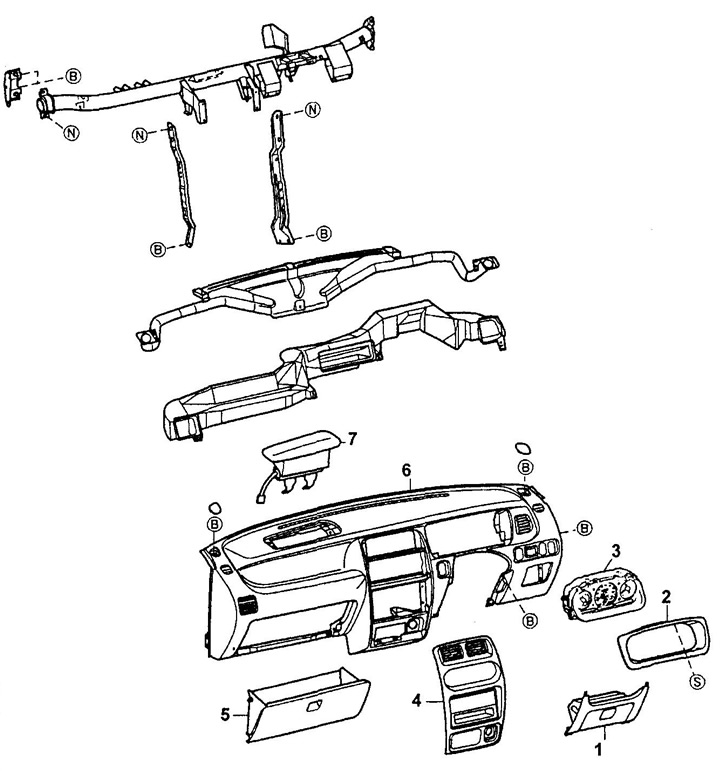

Снятие и установка панели приборов (Sirion).
1 - нижняя отделка панели приборов со стороны водителя,
2 - отделка комбинации приборов,
3 - комбинация приборов,
4 - отделка центральной части панели приборов,
5 - вещевой ящик,
6 - панель приборов,
7 - подушка безопасности пассажиров.

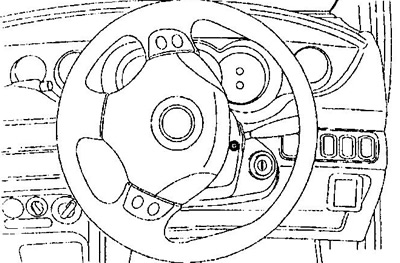

6. Отверните 4 болта и снимите верхний и нижний кожухи рулевой колонки и рулевое колесо в сборе.
Оригинальная версия опубликована на сайте www.ToyotaMAN.ru
Примечание: при снятии поворачивайте рулевое колесо.

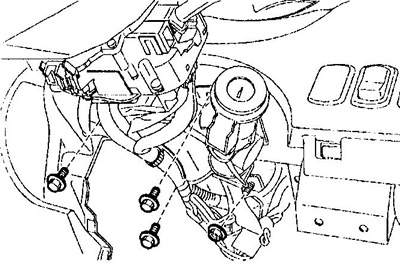

7. Отверните 3 болта и гайку и снимите рулевую колонку в сборе.

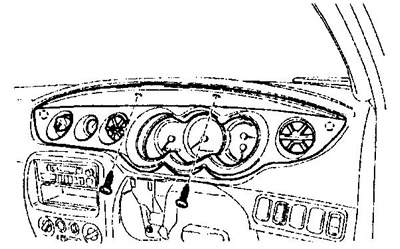

8. Открутите 2 винта, отсоедините пистоны и фиксаторы и снимите отделку комбинации приборов.
9. Отсоедините пистоны и фиксаторы и снимите отделку центральной части панели приборов.

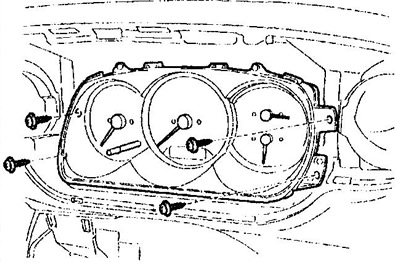

10. Отверните 4 винта и снимите комбинацию приборов.

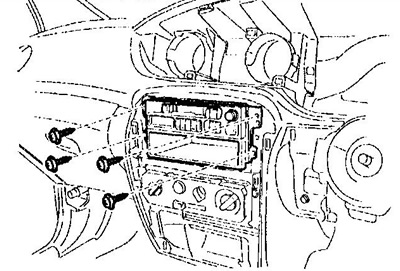

11. Отверните 4 болта и снимите магнитолу.

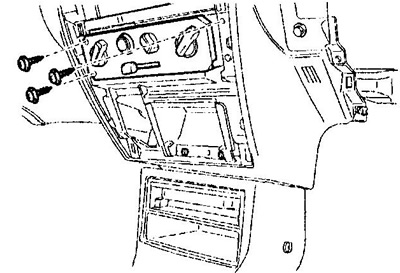

12. Отверните 3 болта и снимите панель управления отопителем/конди-ционером.

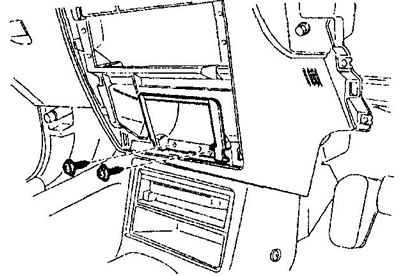

13. Отверните 2 болта и снимите отделку пепельницы.
14. Снимите вещевой ящик.

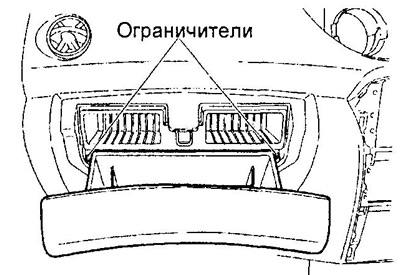

а) Отсоедините ограничители от вещевого ящика.
б) Отсоедините стопоры, фиксаторы и снимите вещевой ящик.

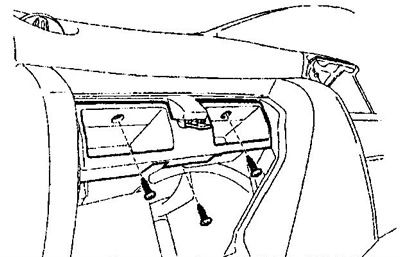

15. Отверните 3 болта и снимите дополнительный вещевой ящик.
16. Снимите подушку безопасности пассажира.
а) Отсоедините разъем подушки безопасности пассажира.

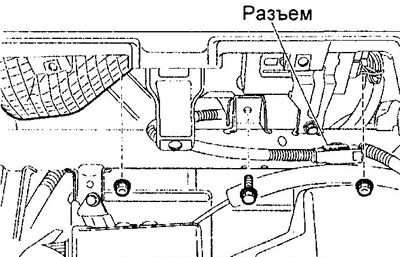

б) Отверните 2 гайки и болт и снимите модуль подушки безопасности пассажира.
в) Отогните фиксатор и снимите подушку безопасности пассажира.

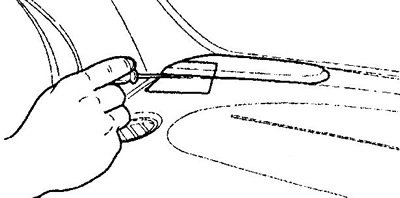

17. С помощью отвертки, обмотанной защитной лентой, снимите крышку высокочастотного динамика, как показано на рисунке.
18. Отверните 2 винта, отсоедините разъем и снимите высокочастотный динамик.
19. (Модели с боковыми подушками безопасности)

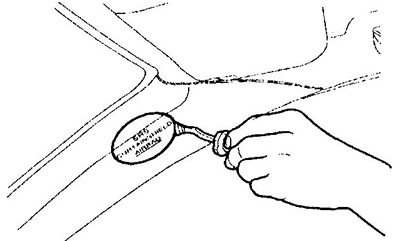

Снимите заглушку подушки безопасности.
20. (Модели с боковыми подушками безопасности)
Отверните болт и снимите отделку передней стойки.

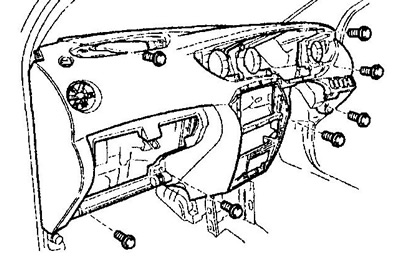

21. Отверните 7 болтов и отсоедините панель приборов.

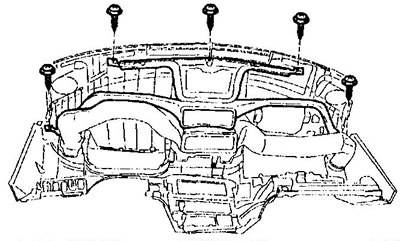

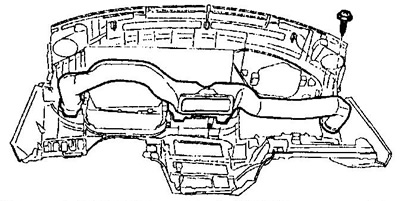

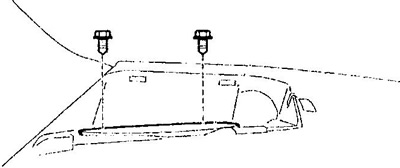

22. Отверните 5 болтов и снимите дефлектор обогрева лобового стекла.
23. Отверните болт и снимите воздуховод.
