Проверка работы механизма складывания
1. Переведите замок зажигания в положение "АСС".
2. Проверьте работу механизма складывания при различных положениях зеркал (см. таблицу "Проверка работы механизма складывания зеркал").
Инициализация
Примечание: данная процедура выполняется при разъединении механизма стеклоподъемника и электродвигателя; в случае, если механизм работал после снятия. Также выполнение данной процедуры может понадобиться при замене направляющих стекла.
1. Отсоедините электродвигатель стеклоподъемника.
2. Подсоедините разъемы электродвигателя стеклоподъемника и главного переключателя к соответствующим разъемам жгута проводов.
3. Включите зажигание, нажмите на главный переключатель шесть или более раз в течение 4 или более секунд и убедитесь, что якорь электродвигателя вращается против часовой стрелки.
4. Подсоедините электродвигатель к механизму стеклоподъемника.
Примечание: якорь электродвигателя должен находиться в нейтральном положении.
5. Установите механизм стеклоподъемника и стекло двери.
6. Подсоедините главный переключатель к жгуту проводов и включите зажигание.
7. Несколько раз переведите стекло в верхнее и нижнее положение в режиме "MANUAL".
8. Убедитесь, что стеклоподъемник работает в режиме "AUTO".
9. Проверьте работу стеклоподъемников.
Проверка
Расположение переключателей.
1 - переключатель выбора зеркала,
2 - выключатель складывания зеркал (модели с механизмом складывания),
3 - переключатель регулировки положения зеркал.

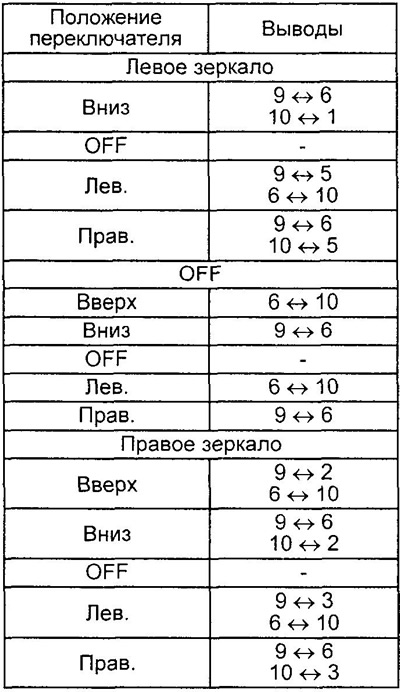

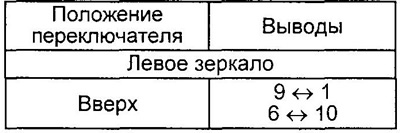

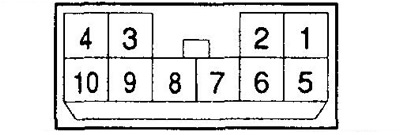

1. Проверьте проводимость между выводами разъема при различных положениях переключателя управления зеркалами на дверях.

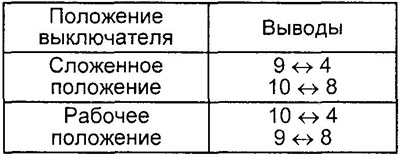

2. Проверьте проводимость между выводами разъема при различных положениях при различных положениях выключателя складывания зеркал.

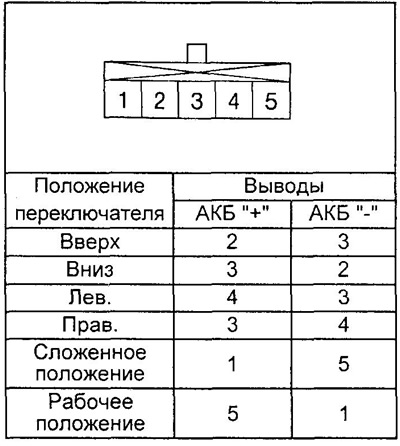

3. Проверьте работу электропривода зеркал при подсоединении различных выводов разъема к положительной или отрицательной клемме аккумуляторной батареи и различных положениях переключателя управления зеркалами на дверях согласно таблице, приведенной ниже.
