Разборка и сборка комбинации приборов
При разборке и сборке руководствуйтесь сборочным рисунком "Комбинация приборов".
Проверка спидометра

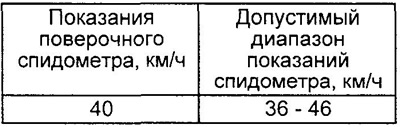

1. Подключите поверочный спидометр и убедитесь, что показания штатного спидометра находятся в допустимых пределах.
Примечание: изношенные шины или неправильное давление в шинах увеличивают ошибку в работе спидометра.
2. Проверьте колебания показаний спидометра.
- Максимальное колебание —±2 км/ч

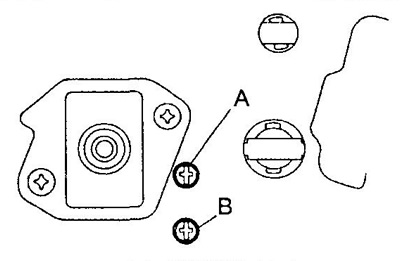

Проверка геркона
Проверьте проводимость между выводами "А" и "В".

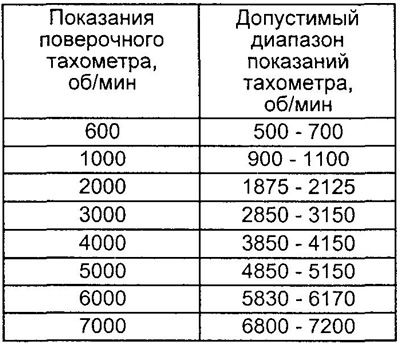

Проверка тахометра
1. Подключите поверочный тахометр и запустите двигатель.
2. Сравните показания поверочного и штатного тахометров.
Примечание: не поднимайте обороты двигателя выше допустимых.
Указатель и датчик уровня топлива
Проверка указателя уровня топлива
1. Отсоедините разъем датчика уровня топлива и дополнительного датчика уровня топлива (модели 4WD).
2. Включите зажигание и убедитесь, что стрелка указателя уровня топлива указывает на отметку "Е" (пустой) и горит индикатор низкого уровня топлива.

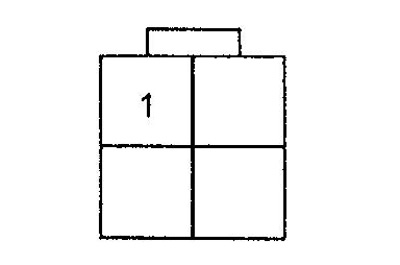

3. Замкните вывод "1" разъема датчика уровня топлива на массу (со стороны жгута проводов).
4. (4WD) Замкните выводы дополнительного датчика уровня топлива (со стороны жгута проводов).
5. Выключите зажигание и проверьте, что стрелка указателя уровня топлива перемещается на отметку "F".

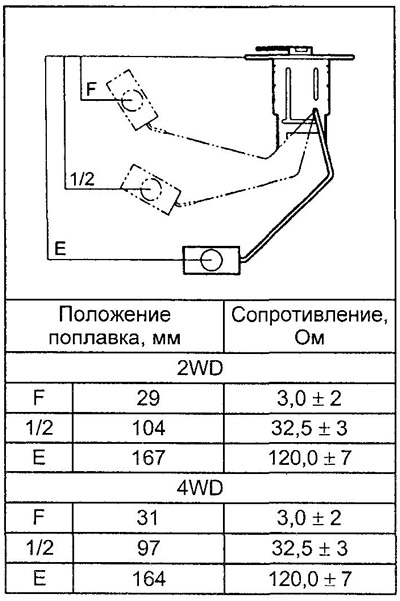

Проверка датчика уровня топлива
1. Измерьте сопротивление между выводами.
2. Убедитесь, что поплавок перемещается плавно.
3. Измерьте сопротивление между выводом и массой для каждого положения поплавка.

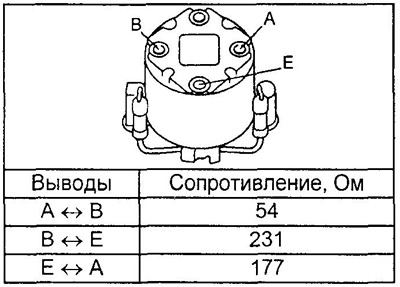

Проверка указателя температуры охлаждающей жидкости
1. Отсоедините разъем датчика температуры охлаждающей жидкости.
2. Включите зажигание и убедитесь, что стрелка указателя температуры охлаждающей жидкости находится на отметке "С".
3. Замкните выводы разъема датчика температуры охлаждающей жидкости (со стороны жгута проводов) и убедитесь, что стрелка указателя температуры охлаждающей жидкости находится на отметке "Н".
4. Измерьте сопротивление между выводами.

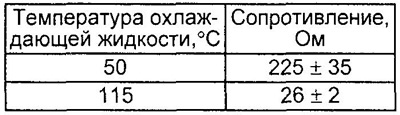

5. Измерьте сопротивление между выводом и корпусом датчика при различной температуре охлаждающей жидкости.

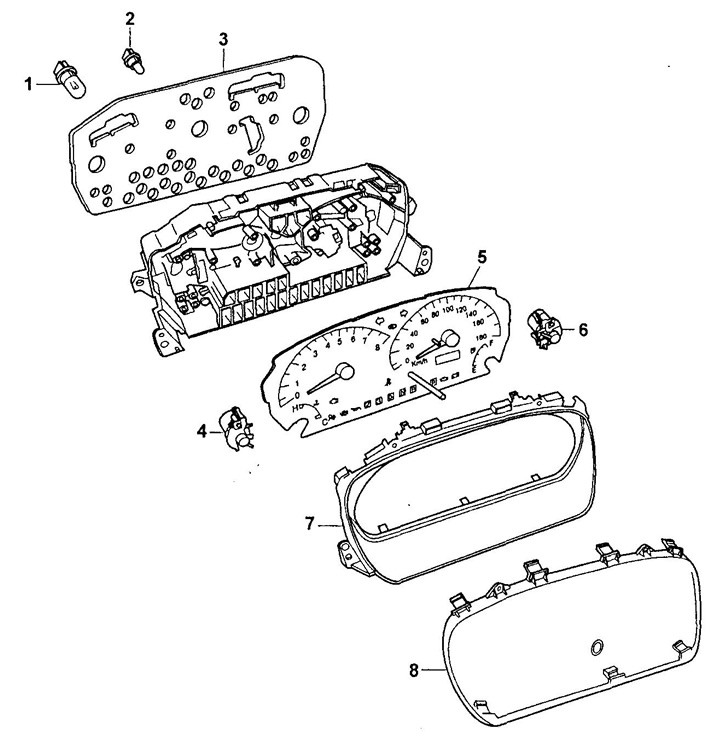

Комбинация приборов.
1 - подсветка комбинации приборов,
2 - светодиод,
3 - пластина комбинации приборов,
4 - указатель уровня температуры охлаждающей жидкости,
5 - спидометр,
6 - указатель уровня топлива,
7 - отделка комбинации приборов,
8 - стекло комбинации приборов.

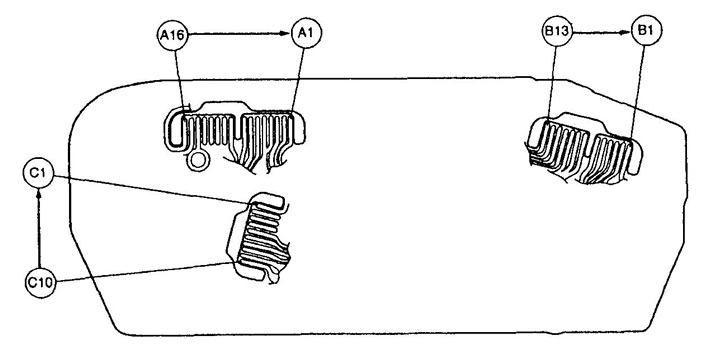

Расположение разъемов комбинации приборов
