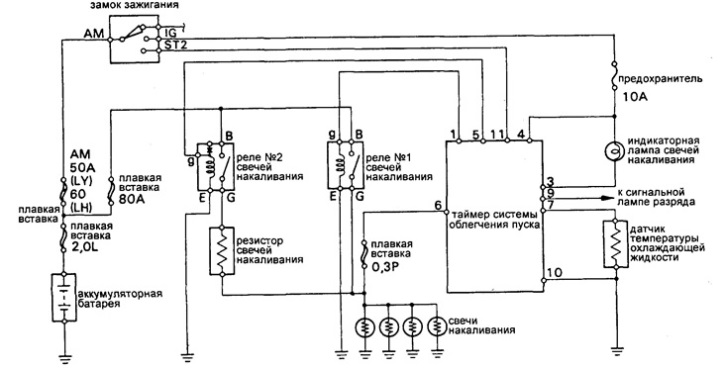

Проверка системы облегчения пуска

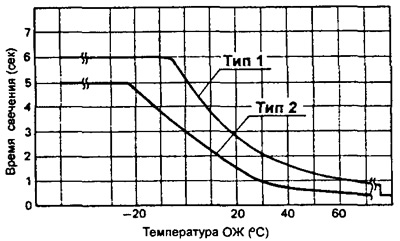

Проверьте длительность свечения индикаторной лампы свечей накаливания. Поверните ключ стартера в положение включения ON, измерьте длительность свечения лампы.

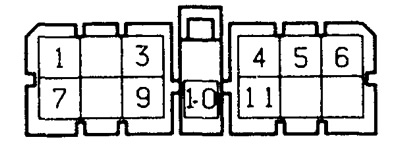

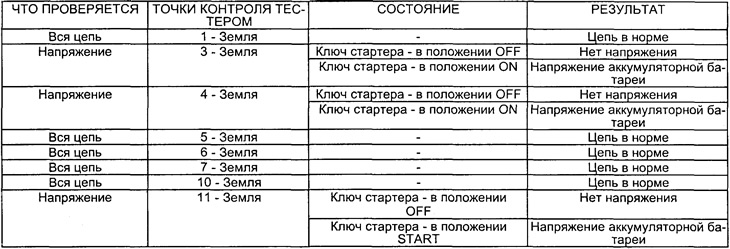

Место расположения: под приборным щитком, со стороны пассажира. Отключите разъем таймера; проверьте цепи со стороны жгута проводов в соответствии с таблицами, приведенной ниже.

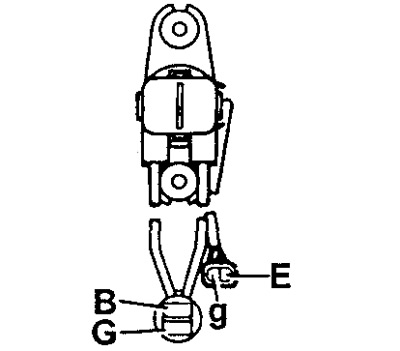

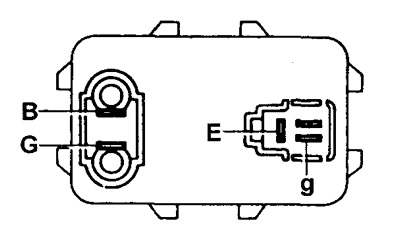

Проверка реле №1 свечей накаливания
Место расположения: в отсеке двигателя, сзади.
1. Проверьте цепи реле.
а) Используя омметр, проверьте наличие проводимости между клеммами Е и G.
б) Проверьте отсутствие проводимости цепи между клеммами В и G. Если состояние цепей не соответствует заданному, то замените реле.

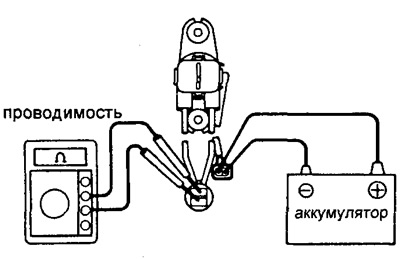

2. Проверьте работу реле.
а) Подайте напряжение от аккумуляторной батареи к клеммам Е и G.
б) Используя омметр, проверьте наличие проводимости между клеммами В и G.
Если работа реле не соответствует заданной, то замените реле.
Проверка таймера (тип 1)
Проверьте цепи таймера.

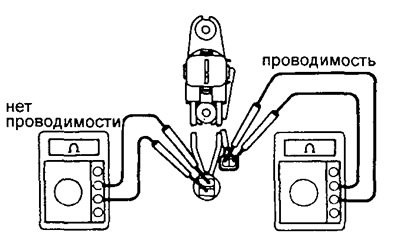

Проверка реле №2 свечей накаливания
Место расположения: под приборным щитком, со стороны пассажира.

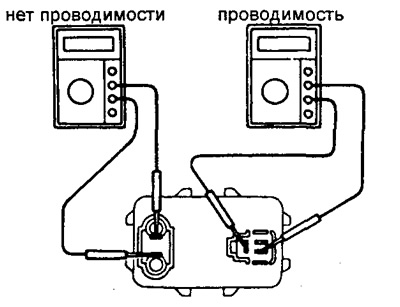

1. Проверьте цепи реле.
а) Используя омметр, проверьте наличие проводимости между клеммами Е и G.
б) Проверьте отсутствие проводимости между клеммами В и G.
Если условия не выполняются, то замените реле.

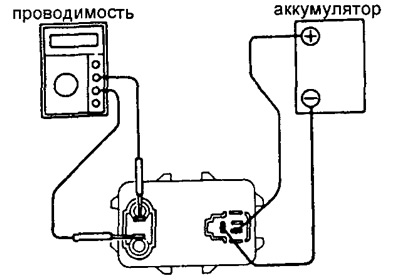

2. Проверьте работу реле.
а) Подайте напряжение от аккумуляторной батареи к клеммам Е и G.
б) Используя омметр, проверьте наличие проводимости между клеммами В и G.
Если работа реле не соответствует заданной, то замените реле.

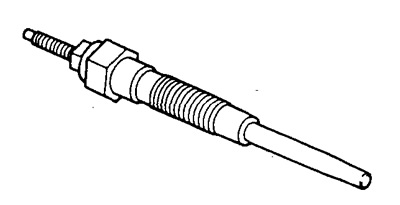

Проверка свечей накаливания

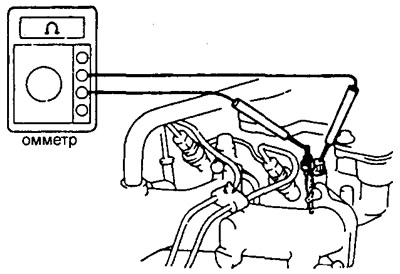

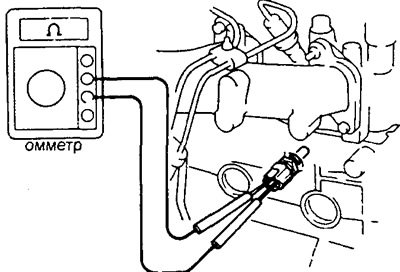

Используя омметр, проверьте наличие проводимости между клеммой свечи накаливания и землей. Если проводимость отсутствует, то замените свечу накаливания.
Официальный источник находится на портале ToyotaMan
Примечание: Необходимо соблюдать осторожность, чтобы не повредить защитный кожух свечи накаливания, т.к. это может вызвать обрыв цепи или сократить срок службы свечи.
Не допускайте попадания масла и бензина на плюсовую клемму свечи накаливания во время ее очистки.
Во время контроля состояния свечи обязательно удалите любые следы масла с клеммы свечи и с бакелитовой шайбы, для чего используйте сухую ткань.
Соблюдайте осторожность, чтобы не подавать на свечу напряжение более 7 В, т.к. такое напряжение может вызвать перегорание свечи.
Проверка резистора свечей накаливания
Проверьте состояние резистора свечей накаливания.

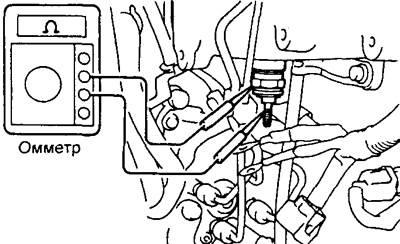

Используя омметр, проверьте наличие проводимости между клеммами резистора. Если проводимости нет, то замените резистор.

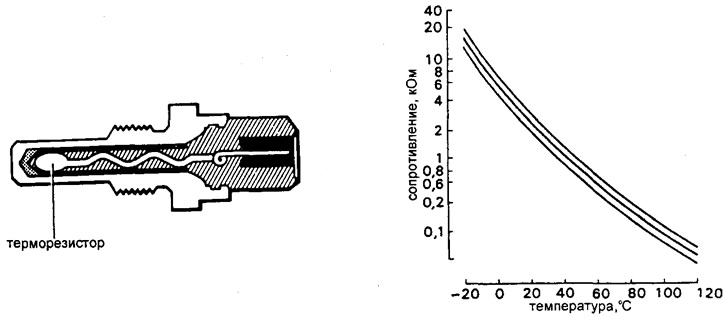

Проверка датчика температуры охлаждающей жидкости
Проверьте состояние датчика температуры.
Используя омметр, измерьте сопротивление между клеммами датчика. Если сопротивление не соответствует заданному, то замените датчик (см. диаграмму).
 |  |
