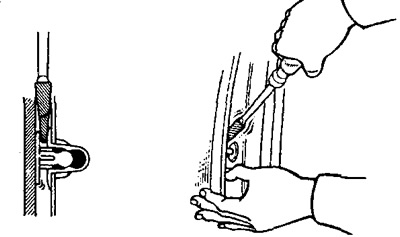

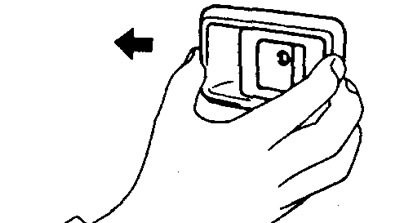

а) Открутите винт, надавите на накладку как показано на рисунке и отсоедините ее.

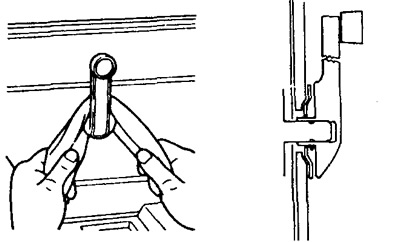

2. Снимите ручку стеклоподъемника, удалив стопорное кольцо куском материи.
3. Снимите внутреннюю ручку закрытия двери.
4. Снимите внутреннюю отделочную панель двери.

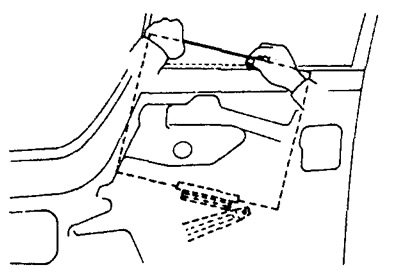

а) Вставьте отвертку как показано на рисунке и отделите панель.
Примечание: Обмотайте отвертку изолентой перед использованием.
5. Снимите крышку сервисного отверстия.
6. Снимите тягу замка двери.
7. Снимите внутренний и внешний уплотнитель стекла.

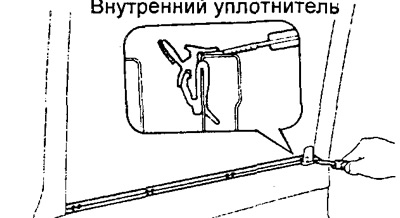

а) Используя скребок, подденьте внутренний уплотнитель и снимите его с четырьмя зажимами.
Примечание: Обмотайте скребок изолентой перед использованием.

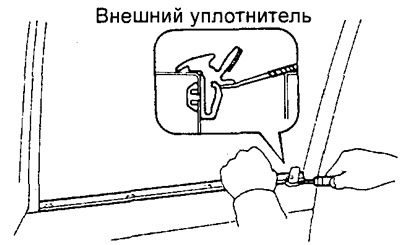

б) Используя скребок, подденьте зажим и снимите внешний уплотнитель.

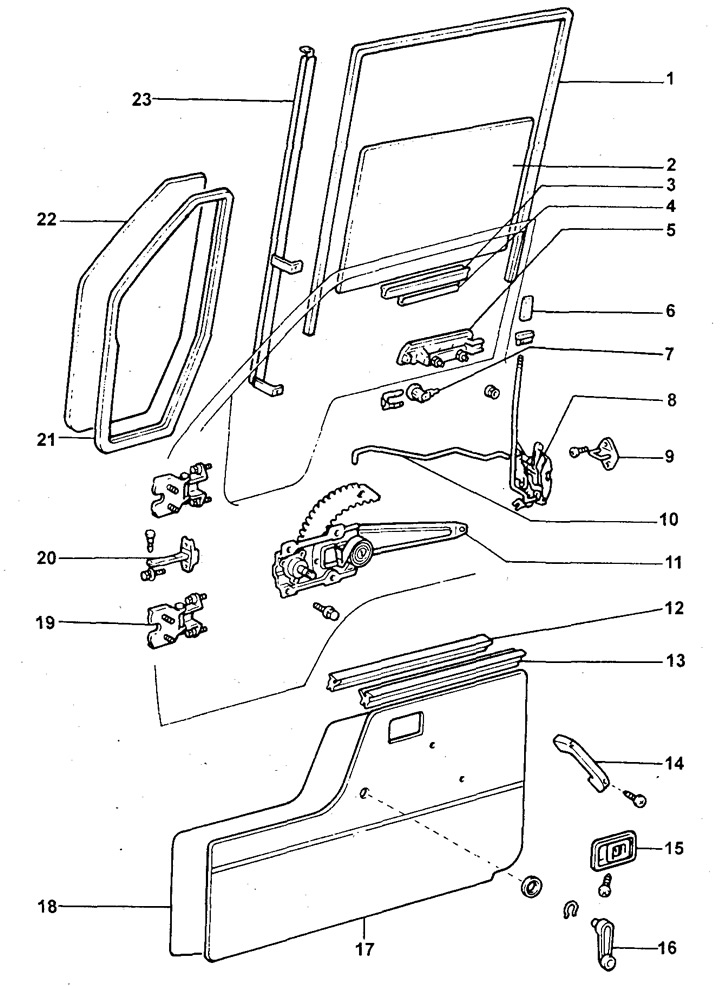

Составные части передней двери:
1 - Рамка стекла двери,
2 - Стекло двери,
3 - Резиновая вставка,
4 - Обойма стекла,
5 - Наружная ручка двери,
6 - Кнопка блокировки замка двери,
7 - Цилиндр замка двери,
8 - Замок двери,
9 - Фиксатор замка двери,
10 - Тяга замка двери,
11 - Стеклоподъемный механизм,
12 - Наружный уплотнитель стекла,
13 - Внутреннее уплотнение стекла,
14 - Внутренняя ручка закрытия двери,
15 - Декоративная накладка внутренней ручки открытия двери,
16 - Ручка стеклоподъемника,
17 - Внутренняя отделочная панель двери,
18 - Крышка сервисного отверстия,
19 - Петля,
20 - Ограничитель хода двери,
21 - Уплотнитель углового стекла,
22 - Стекло углового окна,
23 - Разделительная планка.
Примечание: Обмотайте скребок изолентой перед использованием.
в) Поверните зажим на 90° и снимите его.
8. Снимите разделительную планку.

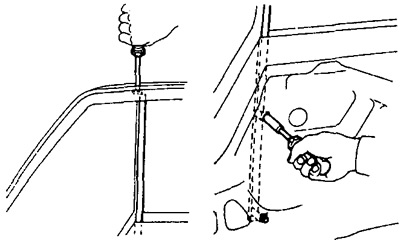

а) Открутите винт и два болта.

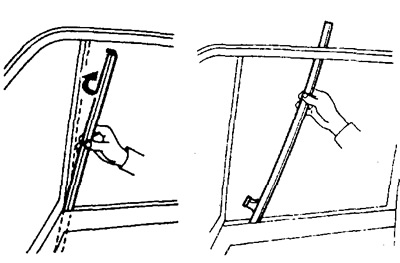

б) Выньте рамку стекла двери из разделительной планки.
б) Выньте разделительную планку из окна.
9. Отделите стекло двери от стеклоподъемного механизма и выньте его.
10. Снимите стеклоподъемный механизм.
а) Открутите три болта и снимите механизм через сервисное отверстие.
11. Снимите фиксатор и цилиндр замка двери.
12. Открутите три винта снимите замок двери через сервисное отверстие.
13. Открутите два болта и снимите наружную ручку двери.
14. Снимите стекло углового окна.

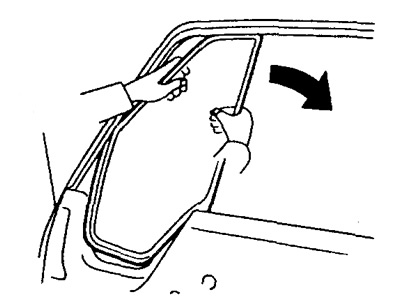

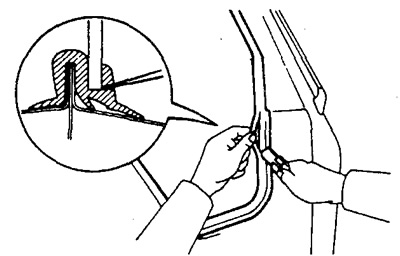

а) При повторном использовании уплотнителя: немного поверните стекло двери в направлении указанном на рисунке и аккуратно извлеките стекло.
б) Если уплотнитель не используется повторно: с наружной стороны обрежьте уплотнитель ножом, изнутри машины надавите на стекло и извлеките его. Снимите уплотнитель.
