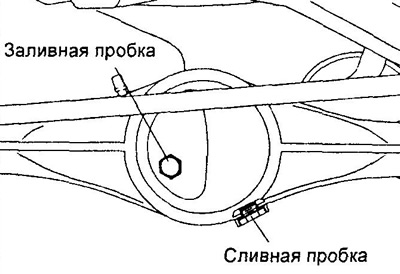

2. Отверните пробку заливного отверстия.
3. Убедитесь что уровень масла в картере редуктора находится под срез отверстия заливной пробки. При необходимости долейте масло в картер.
4. Уровень масла в картере не должен быть меньше 5 мм заливного отверстия.
Внимание: будьте осторожны, сразу после движения масло в картере может быть горячим.
- Момент затяжки пробки — 54 - 69 Нм
Рекомендуемая вязкость масла по SAE
- Duet — 85W-90
- Sirion — 80W - 90
Объем заправки:
- Duet, Sirion с 2001 г — 1,0 л
- Sirion до 2001 г — 1,3 л

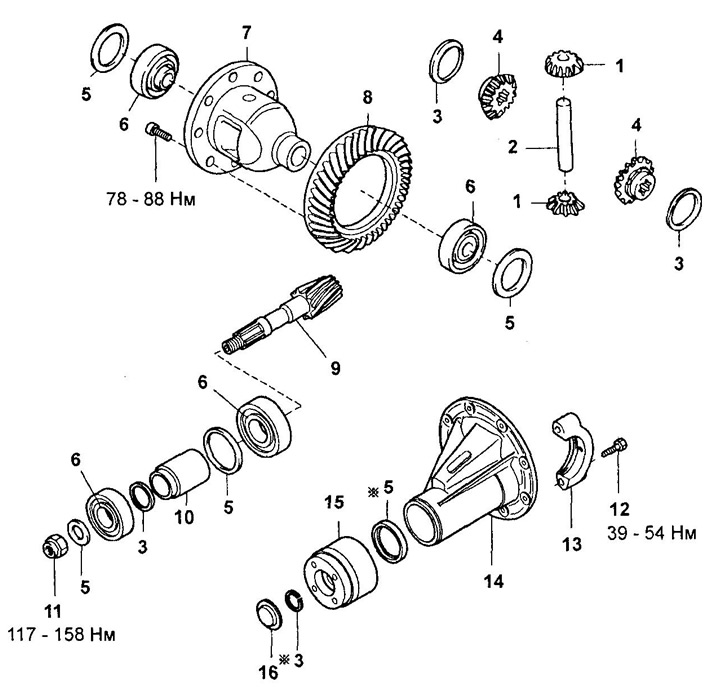

Редуктор заднего моста.
1 - сателлит,
2 - ось сателлитов,
3 - стопорное кольцо,
4 - полуосевая шестерня,
5 - шайба,
6 - подшипник,
7 - чашка дифференциала,
8 - ведомая шестерня,
9 - ведущая шестерня,
10 - втулка,
11 - контргайка,
12 - болт,
13 - держатель подшипника,
14 - картер редуктора,
15 - муфта автоматического включения полного привода,
16 - крышка.
