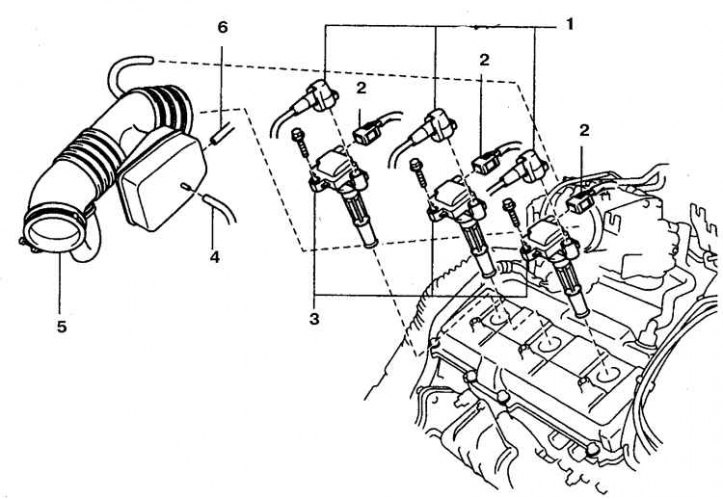

Катушки зажигания двигателя V6 3,4 л
1. Высоковольтный провод; 2. Разъем; 3. Катушка; 4. Воздушный шланг гидроусилителя руля; 5. Воздуховод; 6. Воздушный шланг

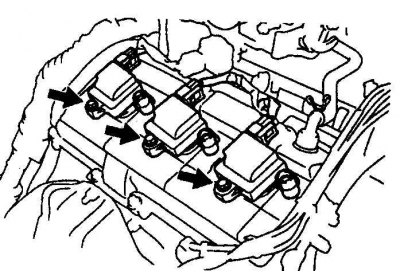

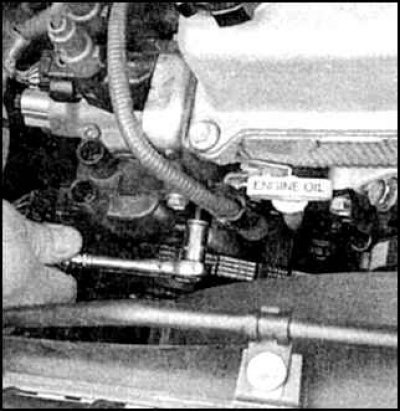

Катушки зажигания на двигателе V6 3,4 л
Катушки указаны стрелками.
Проверка и замена
Бесконтактная система зажигания
1. Отсоедините батарею от массы.

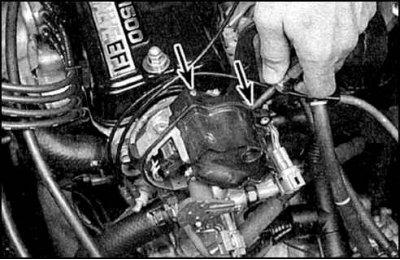

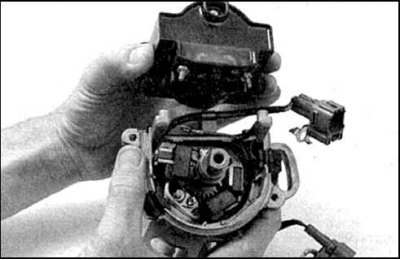

2. Отверните винты (указаны стрелками).
3. Снимите тепловой щиток катушки.

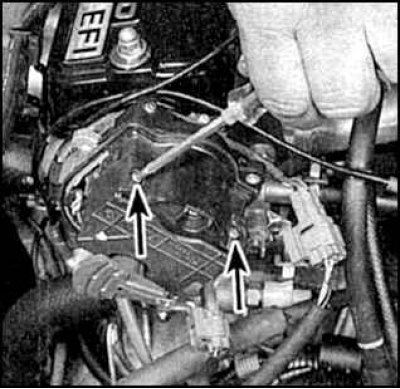

4. Отверните гайки (указаны стрелками) контактов.

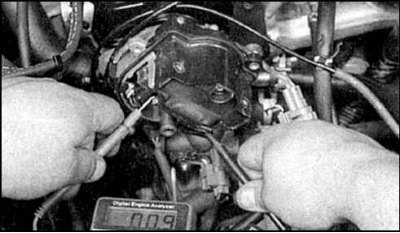

5. Проверьте сопротивление первичной цепи катушки (между () и (-) выводами катушки).

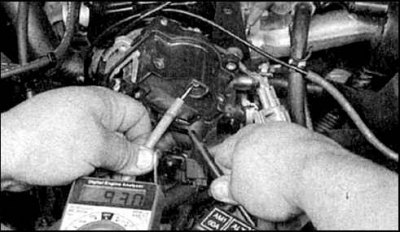

6. Проверьте сопротивление вторичной цепи катушки (между () и (-) выводами катушки).
7. Если оба сопротивления отличаются от нормативного, то катушку зажигания замените.
8. Для замены обозначьте и отсоедините провода.

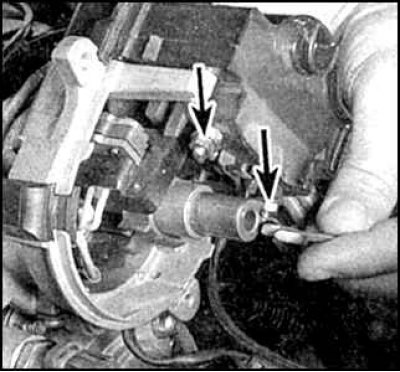

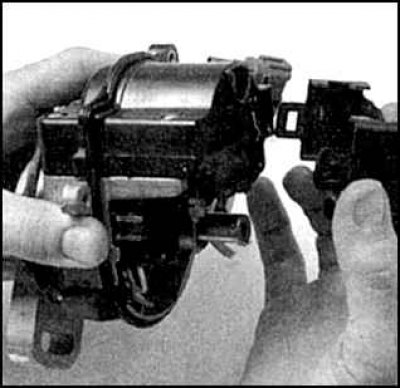

9. Отверните болты (указаны стрелками).
10. Достаньте катушку из корпуса распределителя.
11. Установка выполняется в обратном порядке.
DIS-система
12. Переведите ключ зажигание в положение Off, отсоедините разъемы от катушек.

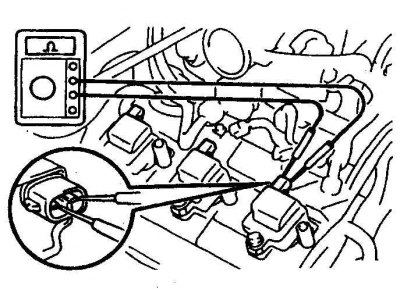

13. Проверьте сопротивление первичной цепи катушки.

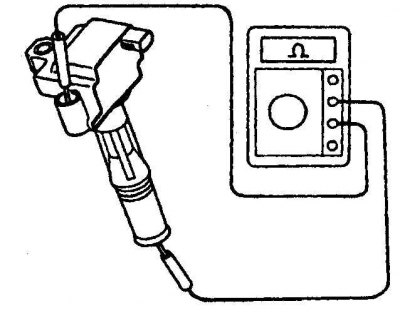

14. Проверьте сопротивление вторичной цепи катушки.
15. Если сопротивления отличаются от нормативного, то катушку зажигания замените.
16. Для замены обозначьте и отсоедините от катушки все разъемы.
Оригинал статьи находится на портале [www.TOYOTAMAN.ru]
17. Отверните болты и снимите катушку.
18. Установка выполняется в обратном порядке.
