Высота педали

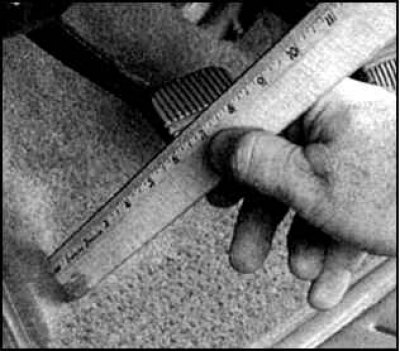

1. Проверьте расстояние подушек педалей от пола. Если это расстояние отличается от нормы, то отрегулируйте.

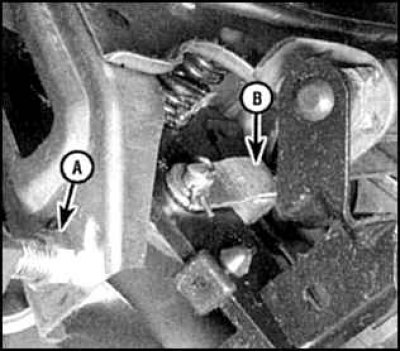

2. Для регулировки педали сцепления отпустите контргайку регулировочного болта или выключателя (А), отпустите контргайку штока (В). Вращая шток, отрегулируйте расстояние так, чтобы оно соответствовало середине диапазона. Затяните контргайку штока.
3. Для проверки высоты педали тормоза запустите двигатель и нажмите несколько раз на педаль, после чего проверьте высоту педали. Для регулировки отпустите контргайку регулировочного болта или выключателя (А), отпустите контргайку штока (В). Вращая шток, отрегулируйте расстояние так, чтобы оно соответствовало середине диапазона. Затяните контргайку штока.
4. Заверните выключатель или болт ограничителя по часовой стрелке до соприкосновения с площадкой педали. Затяните контргайку.
Свободный ход педали
Первоисточником является этот веб-сайт: www.toyotaman.ru

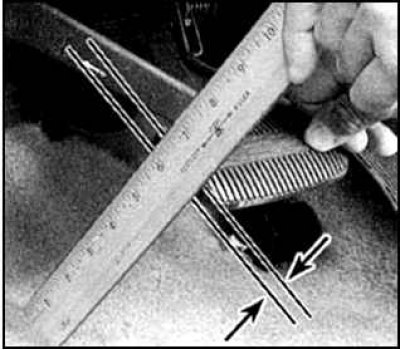

1. Нажмите на педаль пальцем и измерьте расстояние до ощущения слабого сопротивления перемещению.
2. При необходимости регулировки свободного хода педали сцепления отпустите контргайку штока и сместите шток так, чтобы свободный ход соответствовал норме. Затяните контргайку.
3. Для регулировки свободного хода педали тормоза на остановленном двигателе нажмите 10–12 раз на педаль, после чего проверьте ход. Отпустите контргайку штока и сместите шток так, чтобы свободный ход соответствовал норме. Затяните контргайку.
