- Модели до 96 г — 152-162 мм
- Модели с 96 г — 149-159 мм

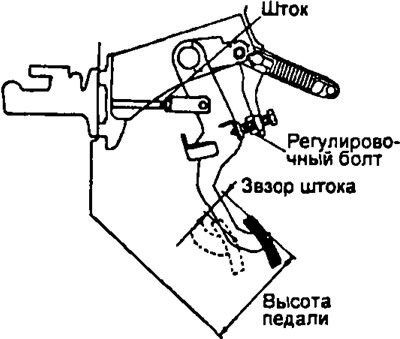

2. При необходимости отрегулируйте высоту педали. Для этого ослабьте контргайку и вращайте регулировочный болт до установки требуемой высоты педали сцепления. После окончания регулировки затяните контргайку.
3. Проверьте свободный ход педали сцепления и ход штока.
- а) Нажмите на педаль сцепления до появления сопротивления. Свободный ход педали 5,0- 15,0 мм
- б) Медленно нажимайте не педаль, пока сопротивление не начнет немного увеличиваться. Зазор штока 1,0-5.0 мм
4. При необходимости отрегулируйте зазор штока и свободный ход педали.
- а) Ослабьте контргайку и поворачивайте шток до установки требуемого свободного хода педали и зазора штока.
- б) Затяните контргайку.
- в) После регулировки свободного хода педали проверьте высоту педали.
- г) Подсоедините воздуховод и установите нижнюю отделочную панель.
