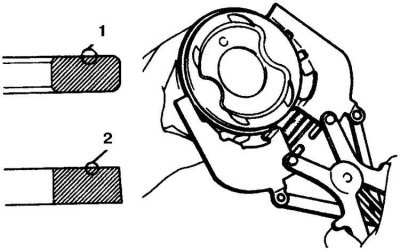

Установка компрессионных колец
На кольцах имеются метки (1(2)Т или 1(2)N для 4-цилиндровых двигателей и 1(2)R или Т1 (т2) для V6).
Установка

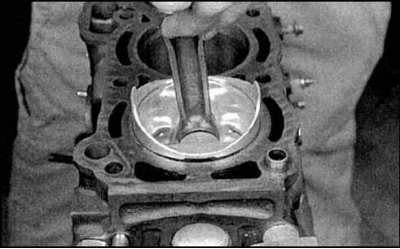

1. Перед установкой новых поршневых колец рассортируйте кольца и проверьте зазор в стыках. Для этого протолкните кольцо днищем поршня. Кольцо должно находиться в нижней части цилиндра, в положении, соответствующем нижней мертвой точке.

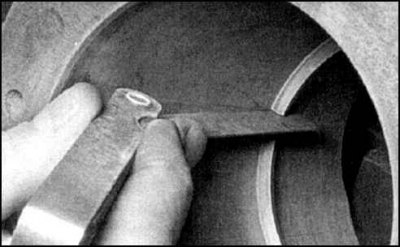

2. Измерьте зазор в стыках. Если зазор слишком мал, то кольцо замените, подпиливать торцы запрещается.

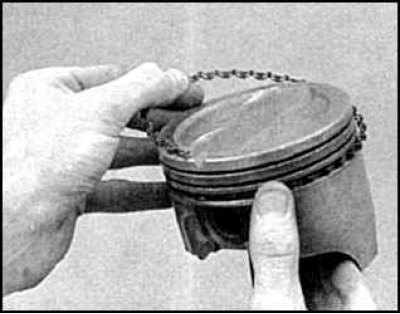

3. Установите кольца на поршень, начав с маслосъемного. Установите в канавку разделитель/ расширитель.

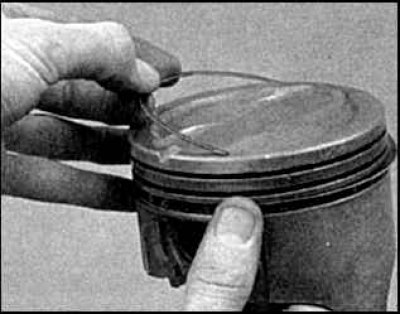

4. Убедитесь в наличии штифта (если предусмотрен) и установите нижний и верхний диски. При установке маслосъемных дисков пользоваться приспособлением для одевания колец нельзя, так как возможна их поломка.
5. Убедитесь, что верхний и нижний диски свободно проворачиваются в канавке. Установите среднее и верхнее кольца (см. рис. Установка компрессионных колец). Метки на кольцах должны быть обращены к днищу поршня. Установите кольца на остальные поршни.
