2. Отсоедините от актюатора разъем.

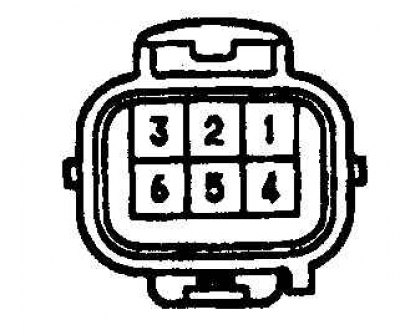

3. Проверьте сопротивление между выводами 2 и 3 разъема.
4. Проверьте сопротивление между выводами 2, 3 и массой.
5. Если сопротивления отличаются от нормы. то актюатор замените.
 |  |

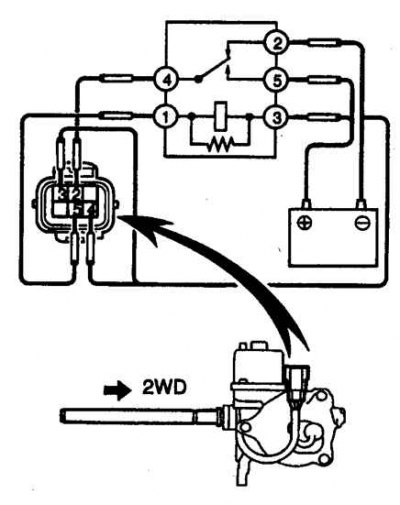

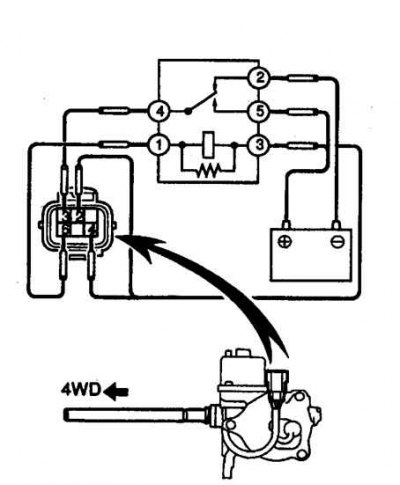

6. Проверьте работу актюатора, запитав от батареи соответствующие выводы через реле отопителя по схеме. При подаче напряжения через реле на вывод 5 вилка актюатора должна втянуться (схема слева) (передний мост выключается), а при подаче напряжения вывод 3 вилка должна выдвинуться (передний мост включается) (схема справа).

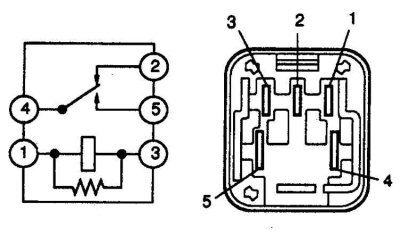

7. Для проверки актюатора используется главное реле отопителя, или аналогичное.
8. Если актюатор не работает так как указано выше, то актюатор замените.
Концевой выключатель актюатора

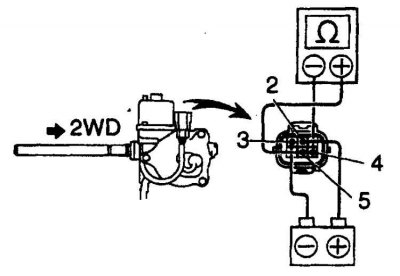

9. Соедините (+) батареи с выводом 2, а (-) батареи с выводом 3. () вывод омметра соедините с выводом 5, а (-) вывод омметра – с выводом 4. Омметр должен показывать цепь между выводами 4 и 5.

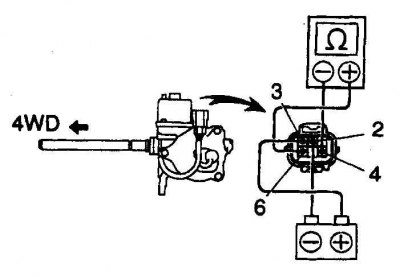

10. Соедините (+) батареи с выводом 3, а (-) батареи с выводом 2. () вывод омметра соедините с выводом 6, а (-) вывод омметра – с выводом 4. Омметр должен показывать цепь между выводами 4 и 6.
11. Если выключатель не работает так как указано выше, то актюатор замените.
