Примечание. Центровочные болты используются для крепления петель и замка капота. Капот и замок капота не могут быть отрегулированы с установленными центровочными болтами. При регулировке центровочные болты следует заменить стандартными болтами (с шайбами).
Проверьте заднюю дверь.

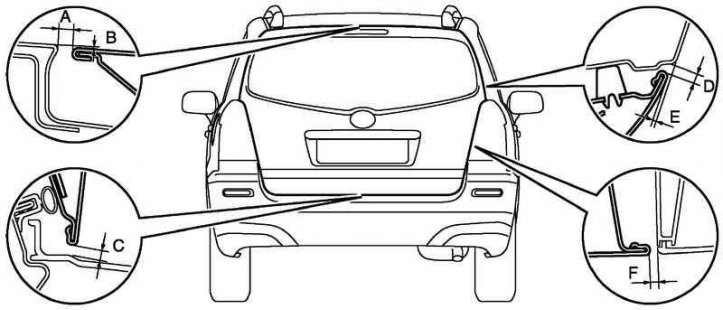

Рис. 8.41. Схема проверки регулировки двери багажника
Убедитесь, что зазоры, отмеченные буквами от A до F, не превышают номинальные значения (рис. 8.41).

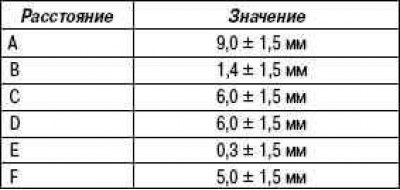

Номинальные значения
Отрегулируйте заднюю дверь.

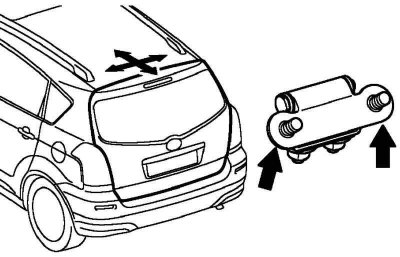

Рис. 8.42. Болты крепления петли к двери
Ослабьте болты крепления петли к двери и отрегулируйте положение двери (рис. 8.42).
После регулировки затяните болты крепления петель к двери.
Момент затяжки: 19,5 Н·м.

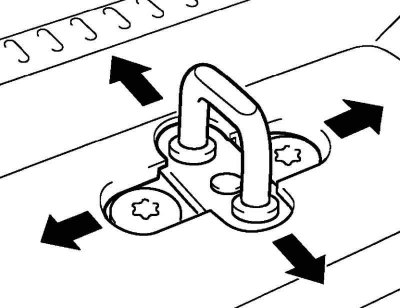

Рис. 8.43. Регулировка защелки
Отрегулируйте положение защелки замка, ослабив винты крепления защелки и ударяя по ней пластмассовым молотком (рис. 8.43).
После регулировки затяните винты крепления защелки.
Момент затяжки: 11,5 Н·м.
