Схема автоматического кондиционера [Toyota Camry XV30]

  • Главная
  • Камри
  • XV30 (2001-2006)
  • Электрооборудование
  • Электрические схемы
  • Схема автоматического кондиционера
0

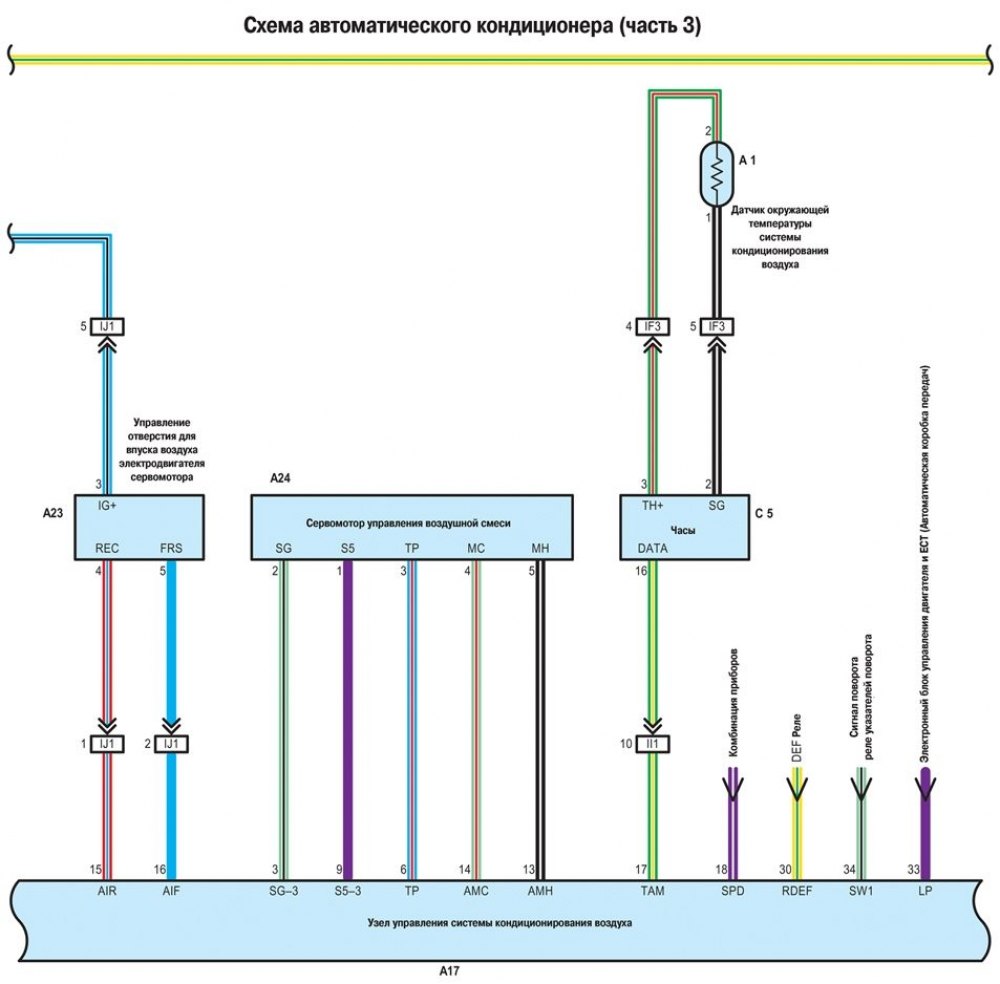

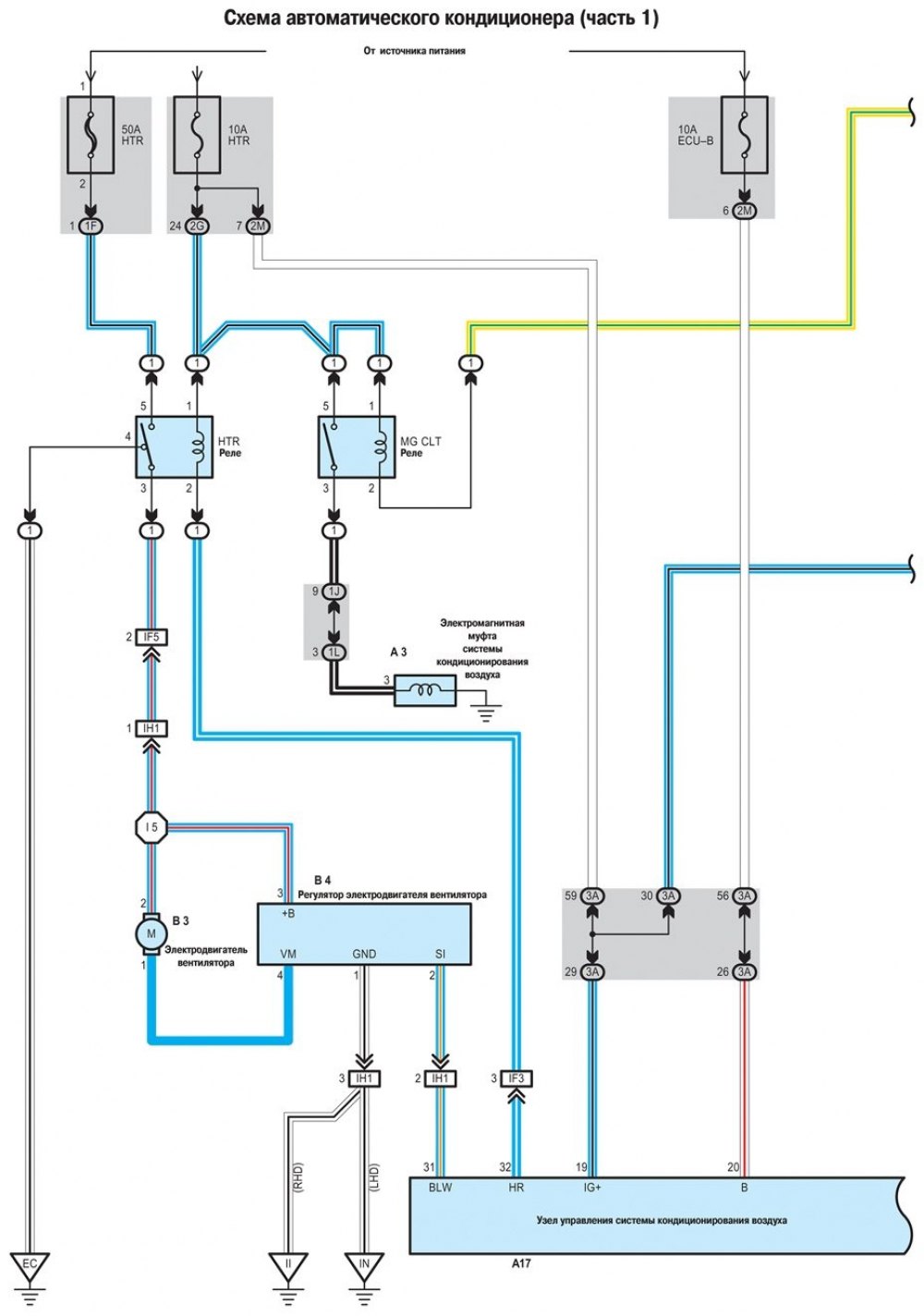

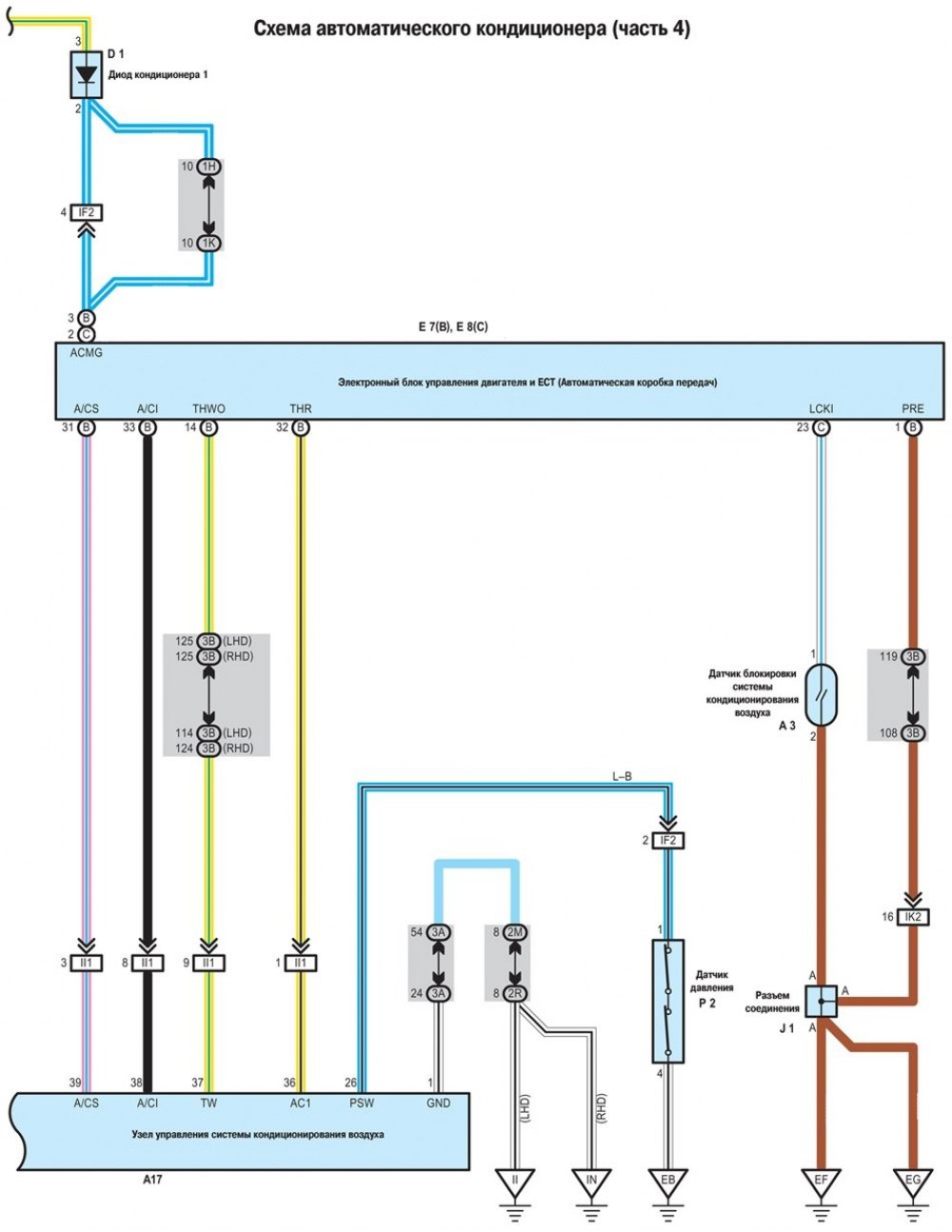

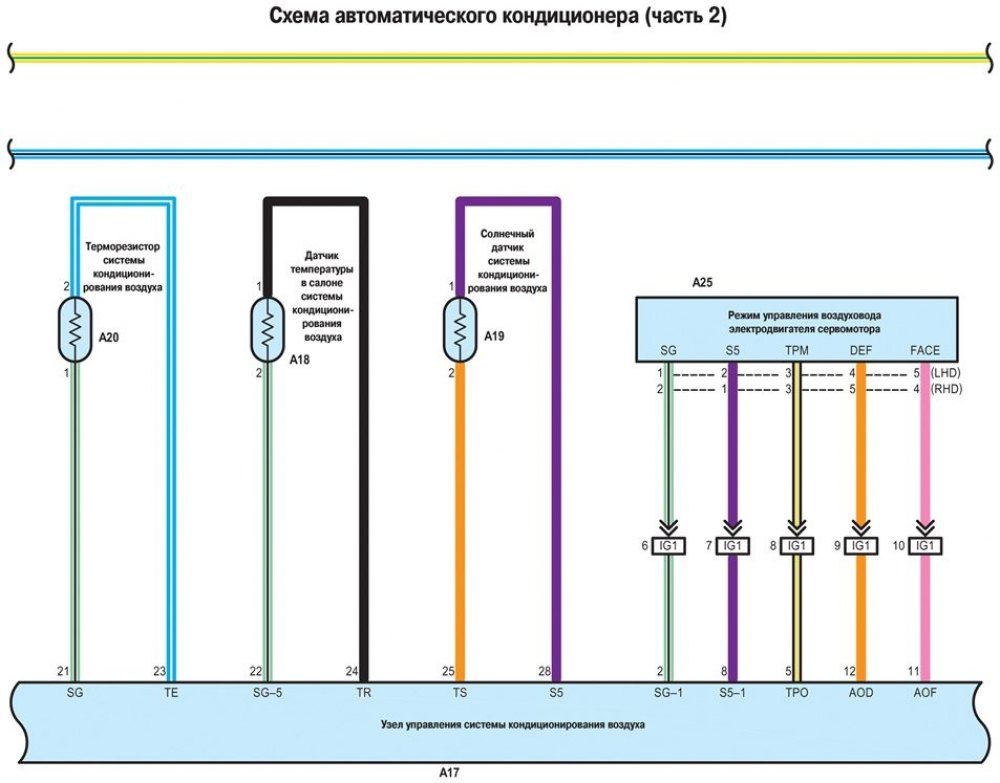

Схема автоматического кондиционера




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »


(Официальный источник находится на портале: toyotaman.ru)
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Евдокимов Евгений
