Общие сведения
Комбинация приборов нового автомобиля обладает следующими особенностями:
- используются приборы аналогового типа. Высокая четкость показаний приборов обеспечивается благодаря использованию ярких, высококонтрастных светодиодов, подсвечивающих стрелки и шкалы;
- в щитке приборов имеются встроенный ЭБУ щитка приборов и зуммер. Связь между ЭБУ щитка приборов и остальными ЭБУ осуществляется по шине BEAN (шине данных бортового электронного оборудования);
- для привода стрелок спидометра, тахометра и указателя уровня топлива используются шаговые электродвигатели;
- в щитке приборов имеется контрольная лампа замены моторного масла, которая светится постоянно или мигает, напоминая водителю о необходимости замены масла в двигателе (только автомобили с двигателем 1CD-FTV);
- показания одометра и счетчика суточного пробега отображаются на жидкокристаллическом дисплее (ЖКД);
- в щиток приборов встроен мультиинформационный дисплей.

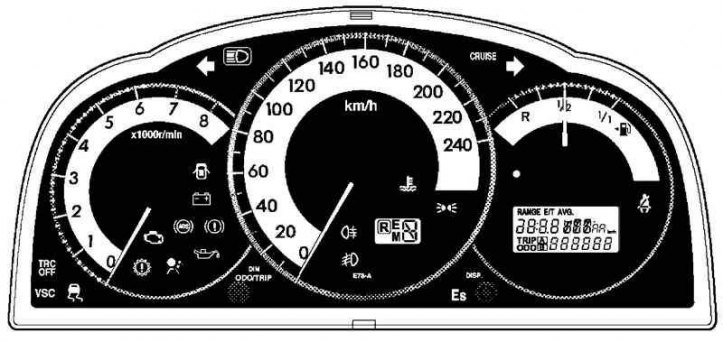

Рис. 1.9. Комбинация приборов автомобиля Toyota Corolla Verso

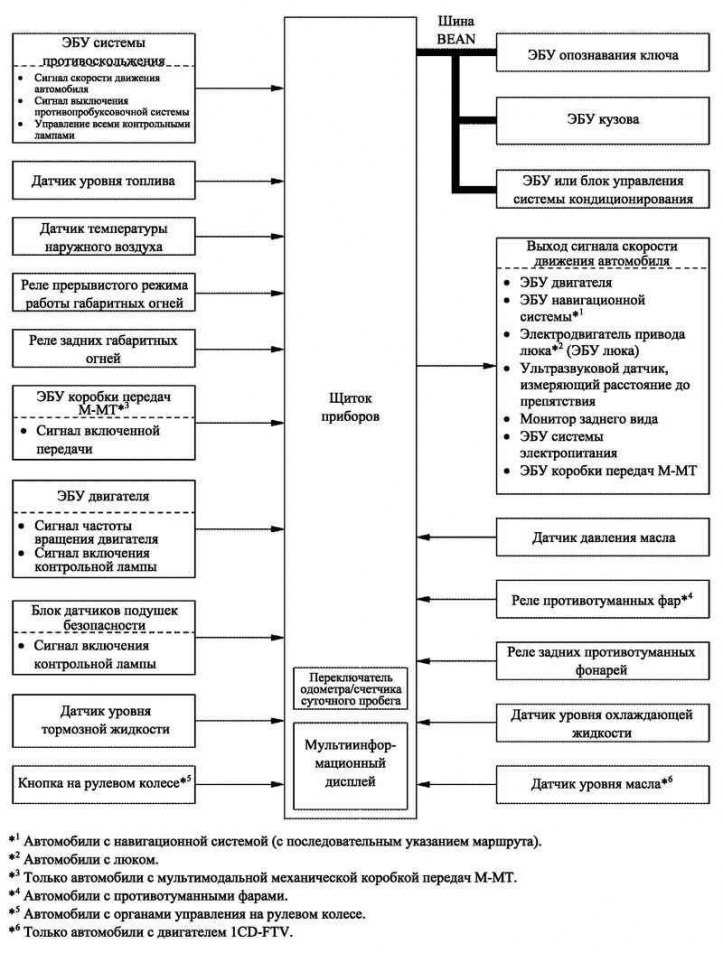

Рис. 1.10. Блок-схема комбинации приборов
Примечание. При неисправности жидкокристаллического дисплея следует заменить щиток приборов в сборе.
