Снимите крышку перчаточного ящика в сборе.
Снятие
Отсоедините хомут крепления жгута проводов.

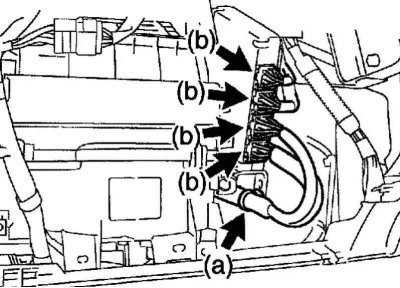

Рис. 2.569. Разъемы ЭБУ двигателя
Отсоедините 4 разъема ЭБУ двигателя (рис. 2.569).

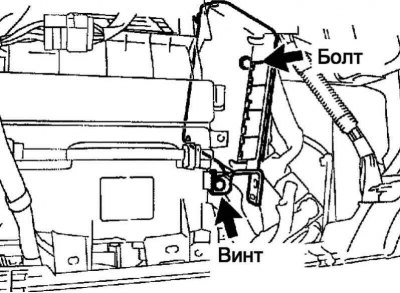

Рис. 2.570. Крепление ЭБУ двигателя
Отверните болт и винт, затем снимите ЭБУ двигателя (рис. 2.570).

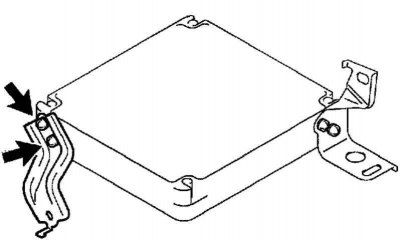

Рис. 2.571. Кронштейн №1 ЭБУ двигателя
Выверните 2 винта и снимите кронштейн ЭБУ двигателя №1 (рис. 2.571).

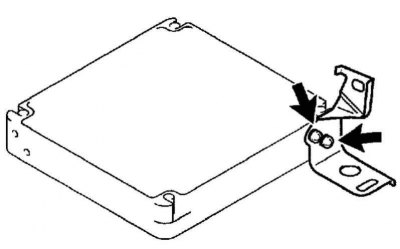

Рис. 2.572. Кронштейн №2 ЭБУ двигателя
Выверните 2 винта и снимите кронштейн ЭБУ двигателя №2 (рис. 2.572).
Установка
Установите кронштейн №2 на ЭБУ двигателя и закрепите 2 винтами.
Момент затяжки: 3,0 Н·м.
Установите кронштейн №1 ЭБУ двигателя и закрепите 2 винтами.
Момент затяжки: 3,0 Н·м.
Закрепите ЭБУ двигателя болтом и винтом.
Момент затяжки: 5,0 Н·м для болта, 3,0 Н·м для винта.
Присоедините 4 разъема ЭБУ двигателя.
Установите хомут крепления жгута проводов.
Установите крышку перчаточного ящика в сборе.
Подсоедините отрицательную клемму к выводу аккумуляторной батареи.
Момент затяжки: 5,4 Н·м.
