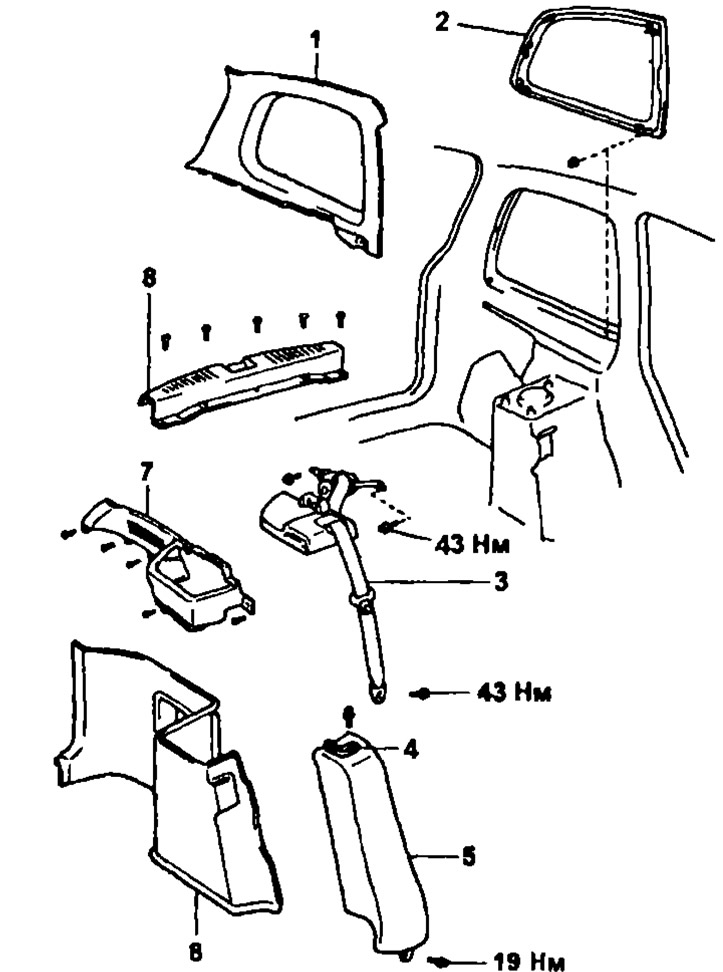

Боковое заднее стекло (CALDINA): 1 - облицовка бокового заднего стекла, 2 - боковое заднее стекло, 3 - задний ремень безопасности, 4 - направляющая ремня безопасности, 5 - боковина спинки заднего сидения, 6 - накладка задней стойки, 7 - боковая отделка, 8 - задняя облицовка

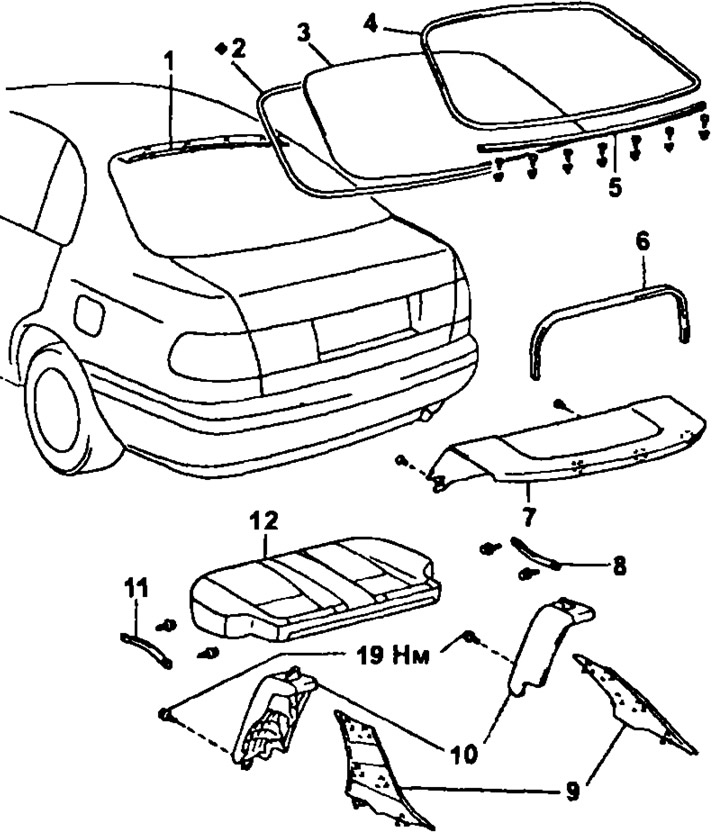

Заднее стекло и молдинг (CORONA, CORONA PREMIO): 1 - отделка крыши, 2 - уплотнитель, 3 - заднее стекло, 4 - молдинг заднего стекла, 5 - нижний молдинг заднего стекла, 6 - скоба отделки багажника, 7 - передняя отделка багажника, 8, 11 - ручка, 9 - отделка стойки, 10 - боковина спинки заднего сиденья, 12 - подушка заднего сиденья

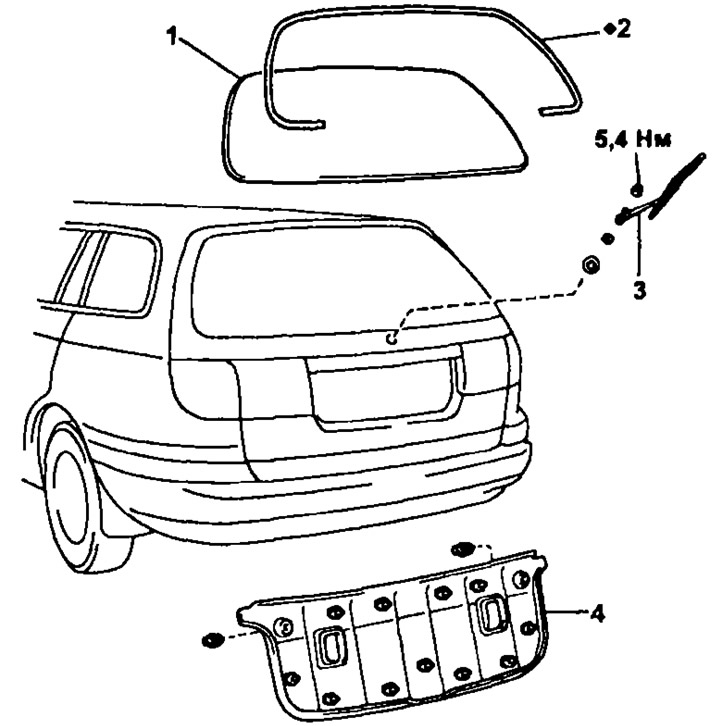

Стекло и молдинг двери задка (CALDINA): 1 - стекло двери задка, 2 - молдинг заднего стекла, 3 - поводок стеклоочистителя, 4 - накладка двери задка
Материал републикован с онлайн-сайта: www.ToyotaMAN.ru
Примечание: процедуры снятия и установки стекла двери задка и заднего стекла аналогичны соответствующим процедурам для лобового стекла, с учетом конструктивных различий (см. соответствующие сборочные рисунки). (CORONA PREMIO) При установке заднего стекла используется дополнительный держатель (см. рисунок).

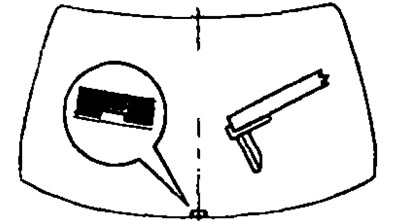

Установка держателя заднего стекла (CORONA PREMIO)
