Снятие и установка
1. Выключатель стоп-сигналов расположен на кронштейне в верхней части педали тормоза (рис. 12.1).

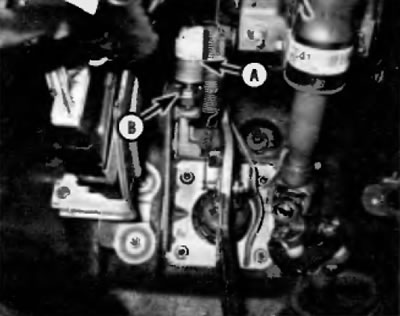

Рис. 12.1. Выключатель стол-сигналов (А) расположен в верхней части педали тормоза. Отпустите контргайку (В) и затем выверните выключатель из соответствующего кронштейна
2. Рассоедините электрический разъем выключателя.
3. Отпустите контргайку и выверните выключатель из кронштейна педали.
4. Установка выполняется в последовательности, обратной снятию.
Регулировка
5. Проверьте и при необходимости отрегулируйте высоту педали тормоза (см. главу 1).
6. Отпустите контргайку выключателя и отрегулируйте положение выключателя таким образом, чтобы расстояние, на которое выступает плунжер, находилось в пределах диапазона, указанного в Спецификациях в начале этой главы (рис. 12.6). (Если вы не способны измерить это расстояние, отрегулируйте плунжер таким образом, чтобы он слегка контактировал с упором педали.) Затяните контргайку.

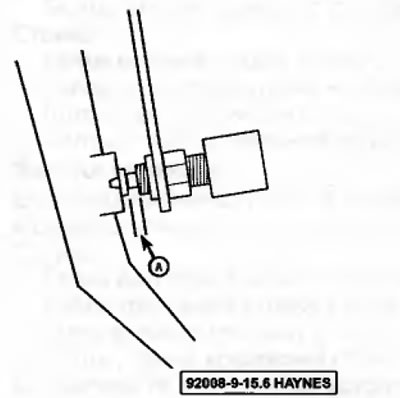

Рис. 12.6. Чтобы отрегулировать положение выключателя стоп-сигналов, отпустите контргайку и поверните выключатель настолько, чтобы ход плунжеров (размер А) соответствовал значению, указанному в Спецификациях в начале этой главы, а затем затоните контргайку
7. Состыкуйте электрический разъем выключателя. Убедитесь в том, что стоп-сигналы включаются при нажатии не педаль тормоза и гаснут при отпускании педали. Если нет, повторяйте процедуру регулировки до тех пор, пока стоп-сигналы не начнут работать должным образом.
8. Проверьте и при необходимости отрегулируйте свободный ход педали тормоза (см. параграф 13).
