Лампы наружных световых приборов
Передние указатели поворота/ стояночные фонари и габаритные огни
Примечание. Лампы передних указателей поворота/стояночных фонарей и габаритных огней расположены в корпусе фары.
1. Снимите корпус фары (см. параграф 16).
2. Извлеките патрон лампы переднего указателя поворота/стояночного фонаря и габаритного огня из корпуса фары (рис. 19.2).

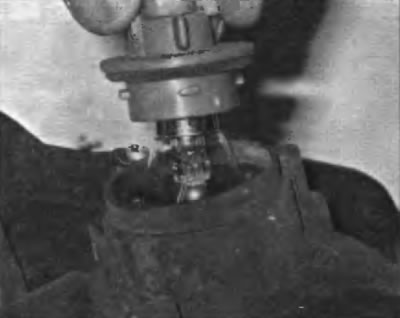

Рис. 19.2. Чтобы снять патрон лампы переднего указатели поворота/стояночного фонаря и габаритного фонаря, поверните его против часовой стрелки и вытяните из корпуса фары
3. Извлеките лампу из патрона (рис. 19.3).

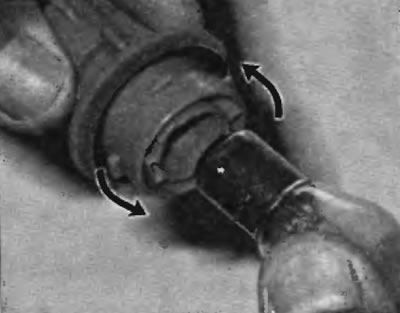

Рис. 19.3. Для извлечения лампы переднего указателя поворота/стояночного фонаря и габаритного фонаря и выверните его протия часовой стрелке и вытяните
4. Установка выполняется в последовательности, обратной снятию.
Лампы противотуманных фар
5. Приподнимите передок автомобиля и установите под него надежные опоры.
6. Рассоедините электрический разъем на патроне лампы противотуманной фары.
7. Поверните патрон лампы противотуманной фары против часовой стрелки и вытяните его из корпуса противотуманной фары.
8. Установка выполняется в последовательности, обратной снятию.
Центральный верхний стоп-сигнал
Примечания. Лампа центрального верхнего стоп-сигнала расположена на верхнем краю двери багажного отдаления.
9. Откройте дверь багажного отделения и снимите панель отделки с верхнего внутреннего края двери багажного отделения между двумя петлями (рис. 19.9).

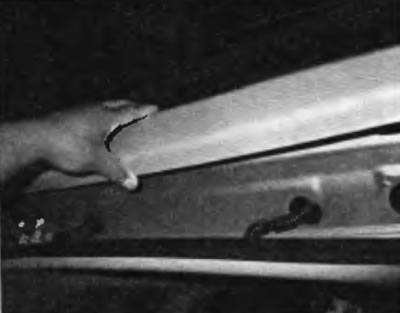

Рис. 19.9. Снимите панель отделки с верхнего внутреннего края двери багажного отделения, чтобы получить доступ к лампе центрального верхнего стоп-сигнала. Для отсоединения панели отделки просто потяните за нее
10. Рассоедините электрический разъем патрона лампы центрального верхнего стоп-сигнала (рис. 19.10).

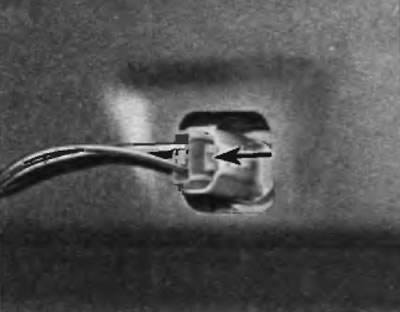

Рис. 19.10. Для рассоединения электрического разъема натром лампы центрального верхнего стоп-сигнала нажмите на блокирующий выступ и рассоедините разъем
11. Извлеките патрон с лампой из корпуса стоп-сигнала (рис. 19.11).

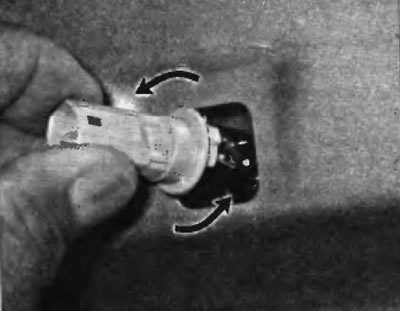

Рис. 19.11. Для извлечения патрона лампы центрального верхнего стоп-сигнала проверните его против часовой стрелки и вытяните
12. Извлеките лампу центрального верхнего стоп-сигнала из патрона (рис. 19.12).

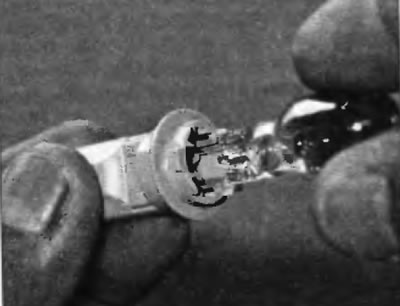

Рис. 19.12. Для извлечения лампы центрального верхнего стоп-сигнала из патрона просто вытяните ее
13. Установка выполняется в последовательности, обратной снятию.
Лампы стоп-сигнала/заднего фонаря, указателя поворота и фонаря заднего хода
14. Откройте дверь багажного отделения. Снимите панель доступа к стоп-сигналу/заднему фонарю, указателю поворота, стоп-сигналу и фонарю заднего хода (рис. 19.14).
Рис. 19.14. Для доступа к замкам заднего стоп-сигнала, указателя поворота и фонаря заднего хода откройте маленькую панель
15. Найдите лампу, которую вы хотите заменить (рис. 19.15).

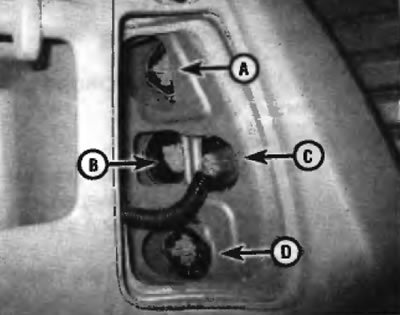

Рис. 19.15. Типичное расположение ламп и заднего фонаря: А, С — лампа стоп-сигнала/заднего фонаря, В — лампа заднего указателя наворота, D — лампы заднего хода
16. Извлеките патрон лампы из корпуса заднего фонаря (рис. 19.16).

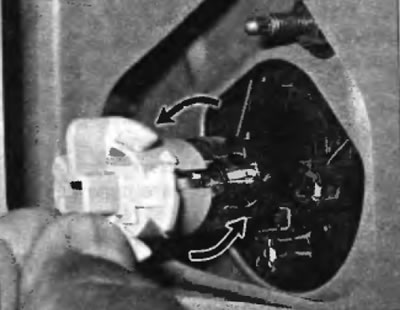

Рис. 19.16. Для снятия лампы заднего фонаря поверните его против часовой стрелки и вытяните из корпуса заднего фонаря
17. Выньте лампу из патрона (рис 19.17).

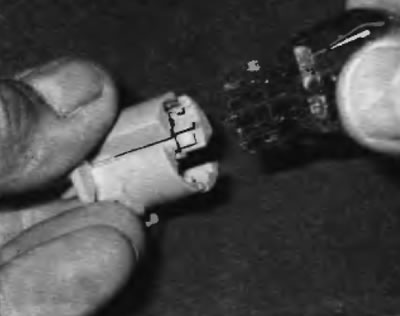

Рис. 19.17. Для извлечения лампы заднего фонаря из патрона просто вытяните ее. Пост установки лампы протрите ее
18. Установка выполняется в последовательности, обратной снятию.
Лампы освещения номерного знака
19. Выверните винты крепления корпуса фонаря освещения номерного знака (рис. 19.19) и снимите корпус фонаря.

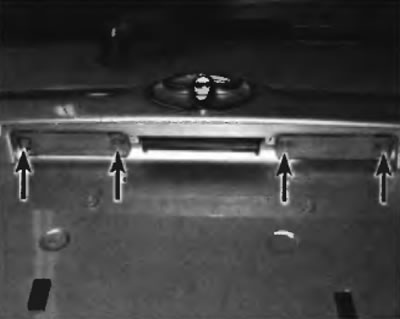

Рис. 19.19. Для снятия корпуса любого из фонарей освещения номерного знака выверните два винта на рассеивателе
20. Извлеките лампу из корпусе (рис. 19.20).

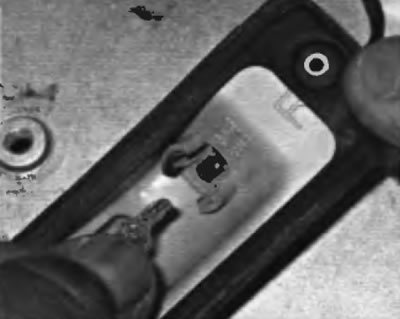

Рис. 19.20. Для извлечения лампы из корпуса фонаря освещения номерного знака просто вытяните ее
21. Установка выполняется в последовательности, обратной снятию.
Лампы плафонов освещения салона
Лампы для чтения и лампы потолочного плафона
Примечание. На сопроводительных фотографиях к этому разделу изображены лампы для чтения, но эти же действия относятся и к потолочному плафону.
22. Снимите рассеиватель в корпусе лампы для чтения (рис. 19.22).

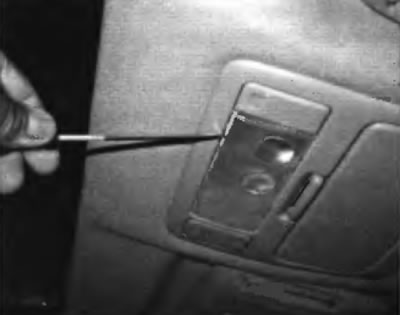

Рис. 19.22. Используя маленькую отвертку, аккуратно подденьте и снимите рассеиватель с лампы для чтения (эта же процедура относится и к фланцу)
23. Извлеките лампу из клемм (рис. 19.23).

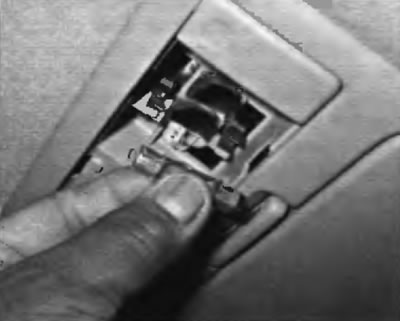

Рис. 19.23. Для извлечения лампы для чтения из корпуса крепко возьмитесь за нее и вытяните ее из зажимов. При необходимости поддевайте лампу только за металлические концы, но притрагивайтесь к стеклу
24. Установка выполняется в последовательности, обратной снятию.
