Внимание! Модели, описываемые в этом Руководстве, оснащены вспомогательной удерживающей системой (SRS), более известной под названием «система подушек безопасности». Во избежание случайного развертывания подушек безопасности, что может привести к травматическим последствиям, обязательно отключите систему подушек безопасности перед работой поблизости от элементов этой системы (см. главу 12).
Предостережение. Во избежание повреждения РСМ при воздействии разряда электростатического электричества берите модуль РСМ только за корпус. Не прикасайтесь к электрическим контактам при снятии и установке. Если возможно, заземлитесь сами на автомобиль с помощью заземляющего браслета, который можно приобрести в компьютерных магазинах.
Примечание. РСМ расположен в салоне автомобиля за вещевым отсеком (отделением для перчаток) справа от корпуса вентилятора отопителя.
1. Отсоедините провод массы от аккумулятора (см. параграф 1 главы 5).
2. Снимите вещевой отсек в сборе.
3. Рассоедините электрические разъемы РСМ (рис. 14.3).

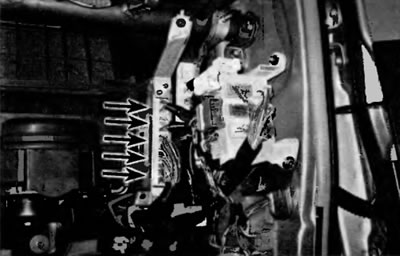

Рис. 14.3. Для снятия РСМ рассоедините электрические разъемы...
4. Отверните верхнюю и нижнюю гайки опорного кронштейна РСМ (рис. 14.4) и аккуратно снимите РСМ.

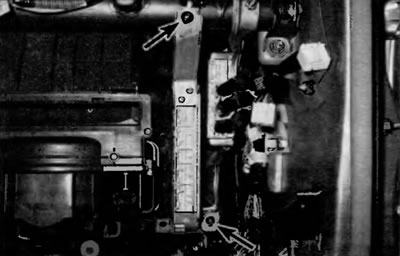

Рис. 14.4. ...отверните верхнюю и нижнюю гайки крепления внешнего кронштейна (показан РСМ для Toyota Highlander, форма кронштейна и расположения гаек на моделях Lexot RX слегка отличается)
Предостережение. Во избежание повреждения модуля избегайте воздействия на него заряда статического электричества. Перед работой с РСМ по возможности заземлитесь сами на кузов автомобиля с помощью заземляющего браслета. Используйте для хранения снятого модуля РСМ специальную антистатическую прокладку.
5. Установка выполняется в последовательности, обратной снятию.
