Считывание кодов неисправности системы бортовой диагностики (OBD) [Toyota Highlander XU20]

31. РСМ включает контрольную лампу Check engine (проверьте двигатель) (также известную под названиями контрольная лампа MIL или контрольная лампа неисправности), если он регистрирует неисправность в элементе на протяжении двух последовательных циклов движения. Лампа продолжает гореть до тех пор, пока РСМ не обнаруживает отсутствие неисправности на протяжении не менее трех последовательных циклов движения.

32. Для считывания диагностических кодов неисправности (DTC) вам потребуется тестер OBD-II (рис. 2.2) Подключите тестер к разъему канала передачи данных РСМ (рис. 2.32), который расположен под лицевой панелью с левой стороны.

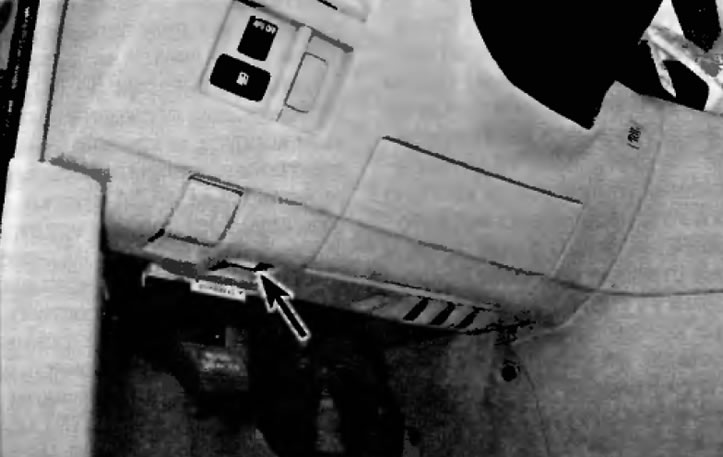

Рис. 2.32. 16-штырьевой разъем канала передачи данных (DLC) расположен под лицевой панелью с левой стороны

33. Подключите тестер к 16-штырьевому разъему канала передачи данных (DLC) и затем для считывания диагностических кодов следуйте инструкциям, прилагаемым к тестеру.
