Электросхема огней заднего хода [Toyota Land Cruiser J100]

0

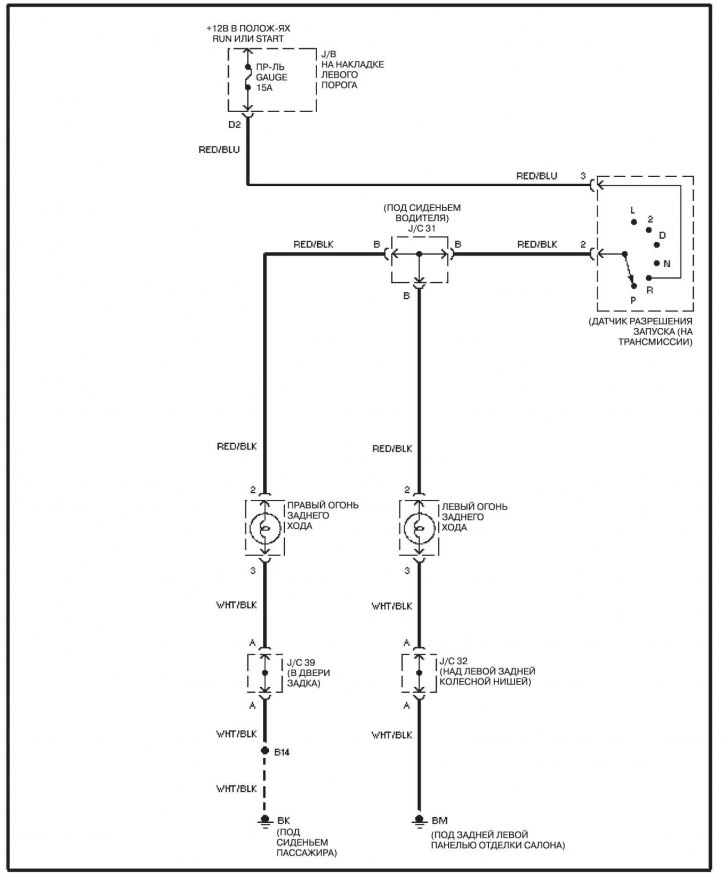

Огни заднего хода

Огни заднего хода

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Материал статьи был проверен: Евдокимов Евгений
