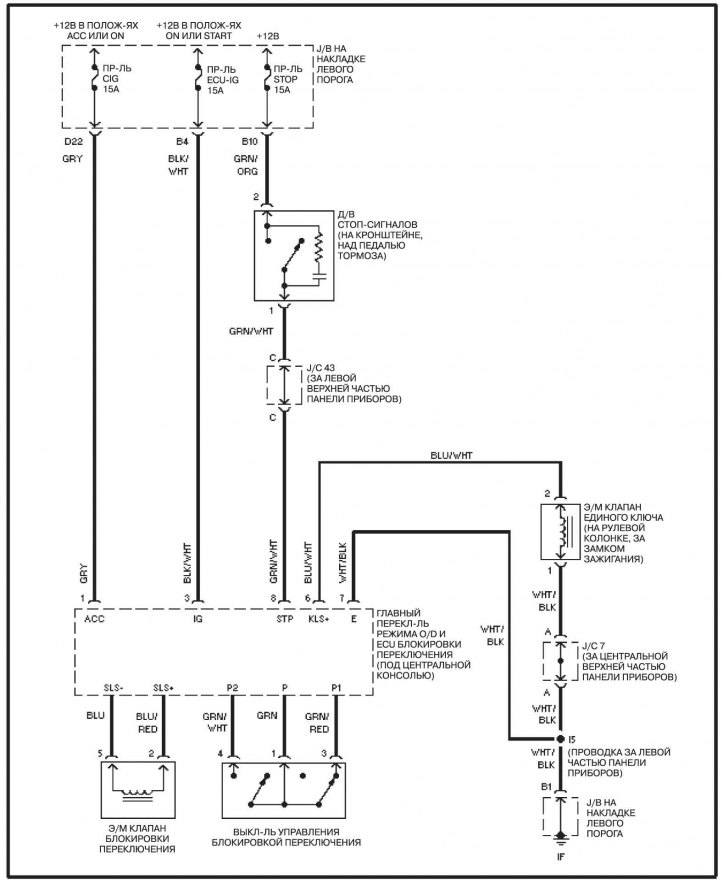

Электросхема единогой замка [Toyota Land Cruiser J100]

0

Единый замок

Единый замок

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

(Оригинал можно прочесть на сайте: www.toyotaman.ru)

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Материал статьи был проверен: Евдокимов Евгений
