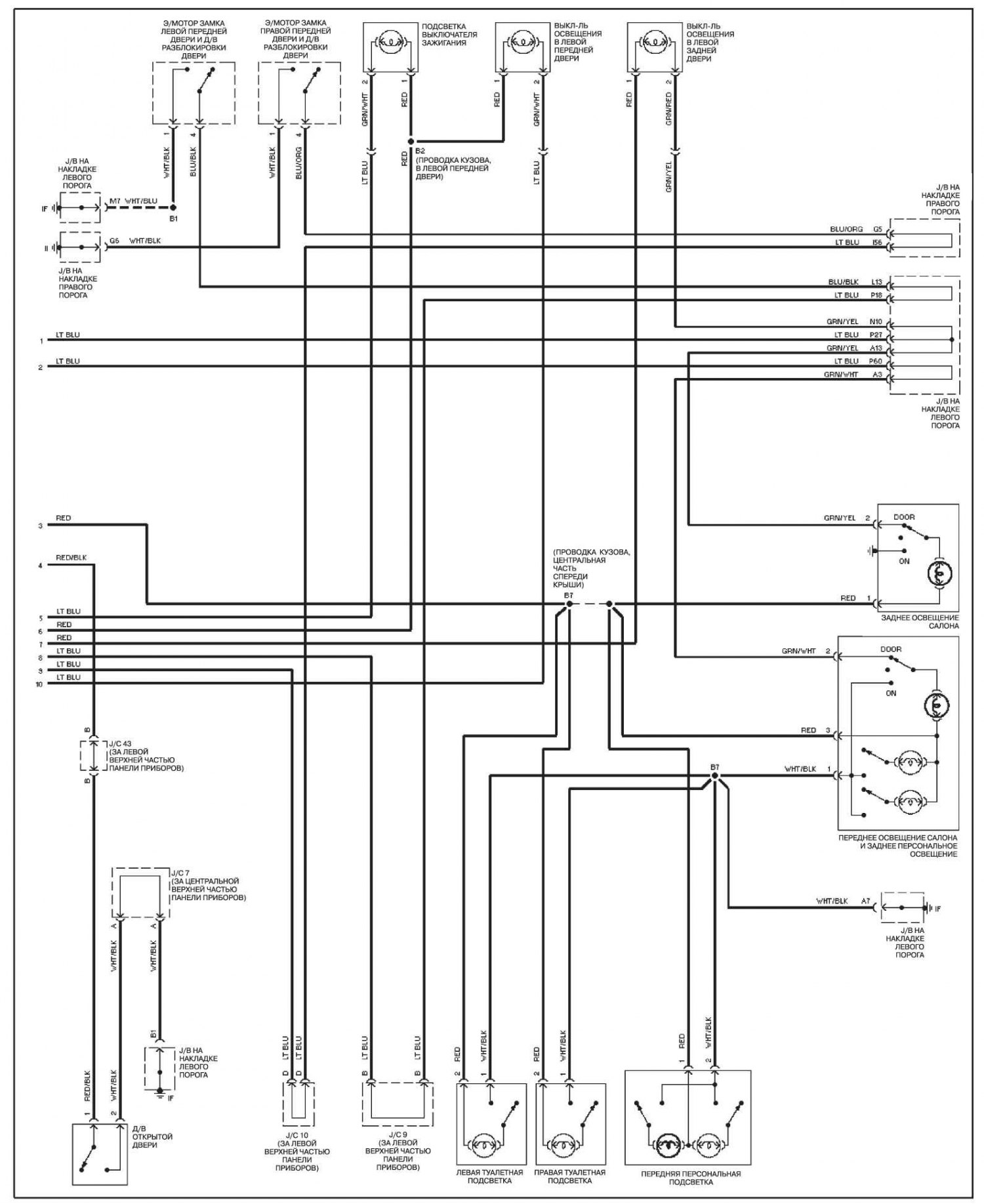

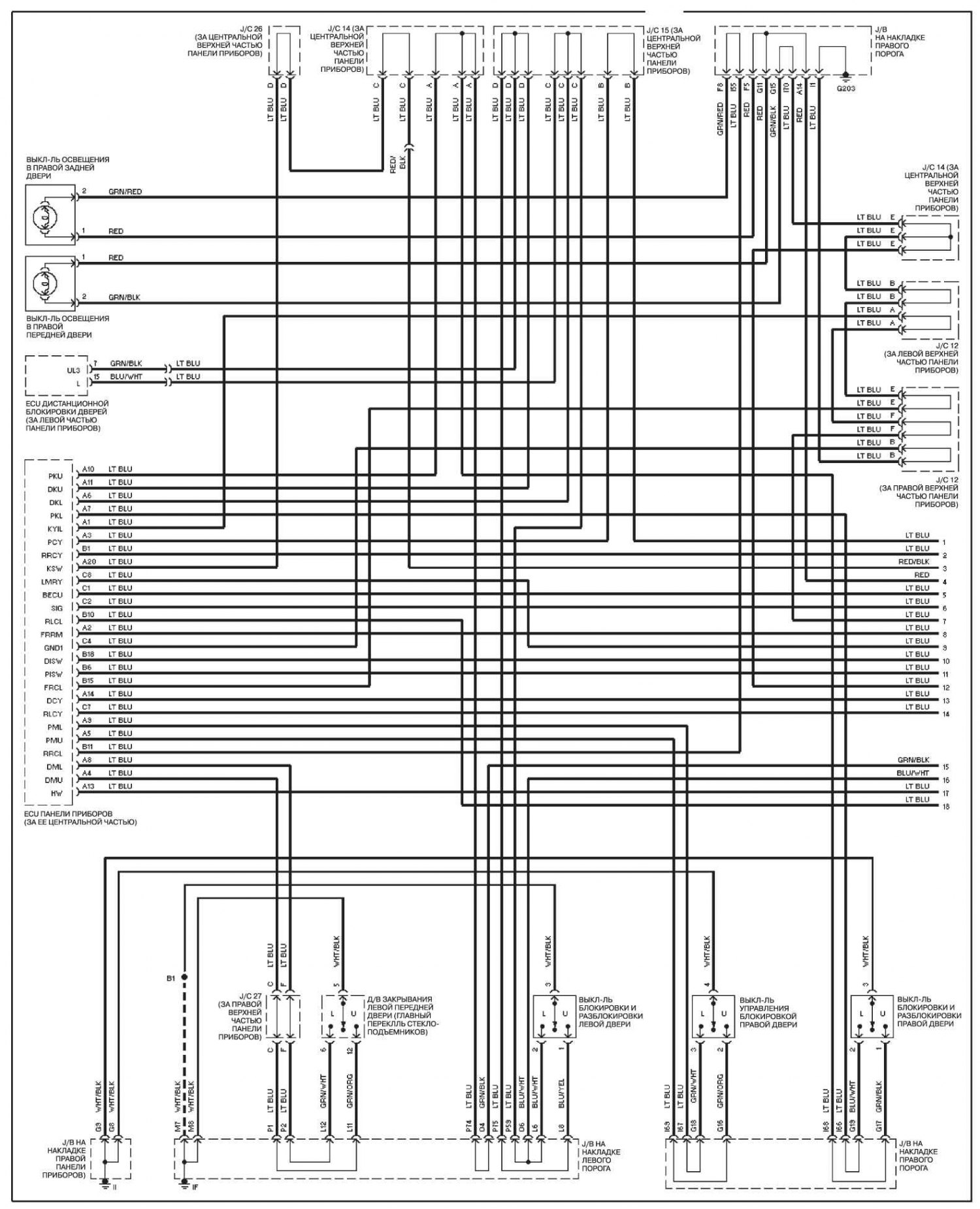

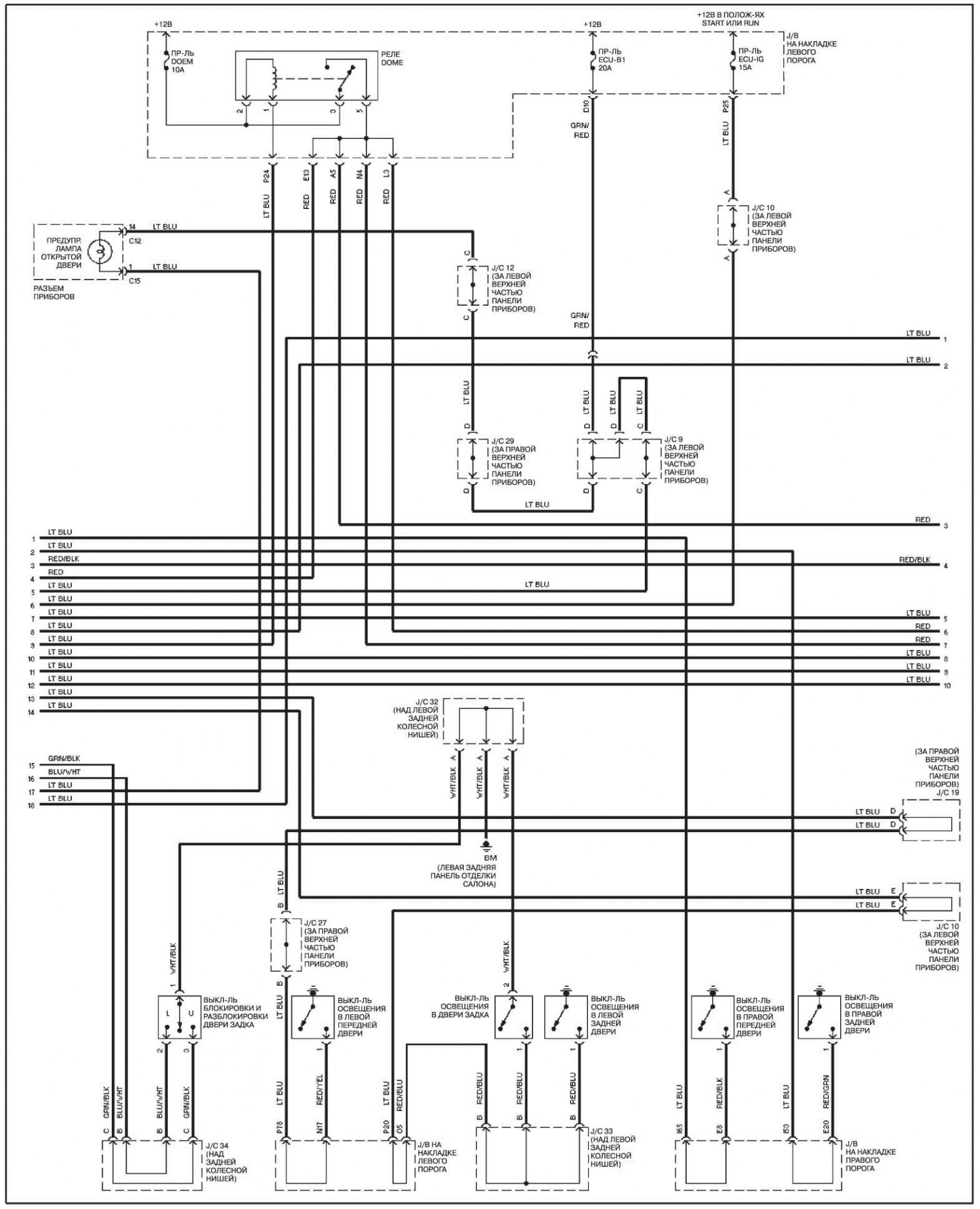

Электросхема освещения салона [Toyota Land Cruiser J100]

Освещение салона

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов, обозначения, аббревиатуры и сокращения на электрических схемах смотрите здесь →

[Официальный источник находится на портале toyotaman.ru]

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Материал статьи был проверен: Евдокимов Евгений
