Предупреждение! Некоторые из рассматриваемых в настоящем Руководстве автомобилей оборудованы системой дополнительной безопасности (SRS), более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания, – отсоедините от батареи сначала отрицательный, затем положительный провод и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов, расположенных вблизи датчиков направленных перегрузок (см. Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!
Передний отопитель
Сборка панели управления передним отопителем. Модели Land Cruiser
1. Тонкой отверткой снимите два фиксатора, пепельницу и подстаканник.
2. Снимите накладку консоли с панели управления передним отопителем (обратитесь к иллюстрации выше).
3. Вытяните блок управления и отсоедините электропроводку.
4. Установка производится в обратном порядке.
5. Запустите двигатель и проверьте исправность функционирования отопителя/кондиционера воздуха.
Задний отопитель

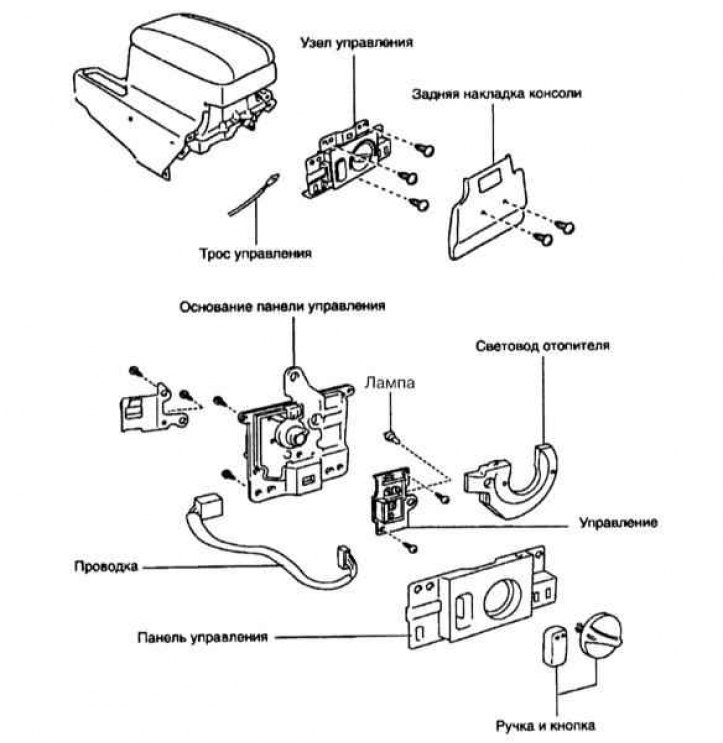

Сборка панели управления задним отопителем. Модели Land Cruiser
1. Снимите заднюю накладку блока и включите отопитель на максимум.
2. Отдайте три винта и снимите блок управления (обратитесь к иллюстрации выше).
3. Отсоедините разъем электропроводки и трос управления.
4. Установка производится в обратном порядке.
5. Запустите двигатель и проверьте исправность функционирования отопителя/кондиционера воздуха.
