Внимание! Не приступайте к выполнению процедур до полного остывания двигателя. См. также предупреждения в начале Раздела Антифриз – общие сведения.
Радиатор

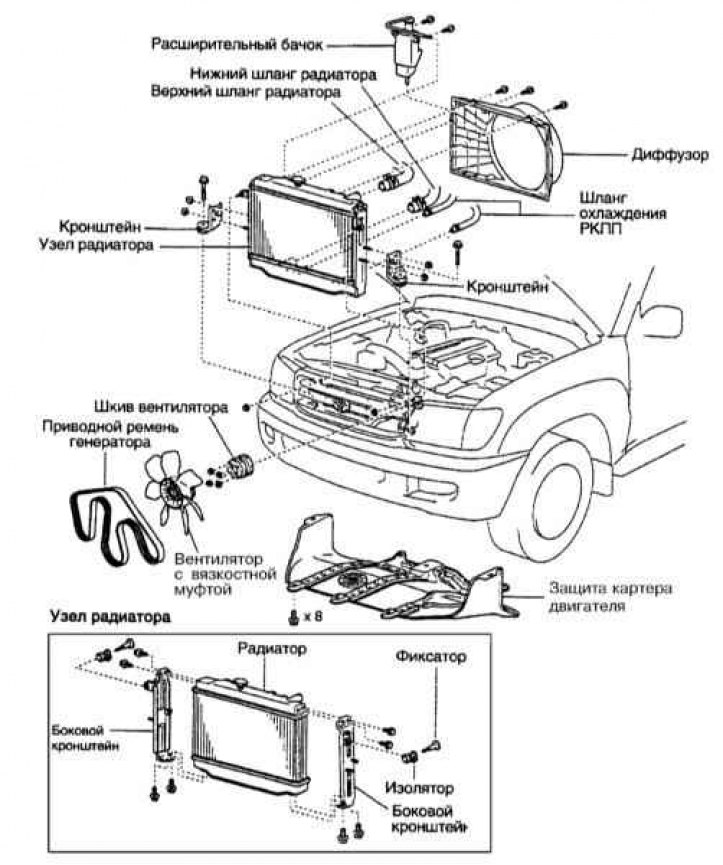

Элементы установки радиатора
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Опорожните систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля). Если замена охлаждающей жидкости производилась недавно, сохраните для дальнейшего использования (см. предупреждение в Разделе Антифриз – общие сведения). При соответствующей комплектации снимите поддон картера.
3. Отпустите хомуты и отсоедините от радиатора верхний и нижний шланги (обратитесь к иллюстрации выше).
Примечание. Если шланг «закис» и не поддается снятию, повращайте его на патрубке большими щипцами, постарайтесь не повредить штуцер.
4. Отсоедините переливной шланг от горловины радиатора.
5. Отсоедините от верхней части радиатора воздушную трубку.
6. Снимите вентилятор системы охлаждения в сборе со своим кожухом (см. Раздел Проверка состояния, снятие и установка вентилятора системы охлаждения).
7. На моделях с АТ отсоедините от радиатора шланги охладителя ATF, приготовьтесь к сбору проливаемой жидкости, сразу же закупорьте открытые концы штуцерных узлов.
8. В случае необходимости снимите аккумуляторную батарею и ее установочный поддон (см. Главу Электрооборудование двигателя).
Примечание. На некоторых моделях радиатор может быть снят без предварительного демонтажа батареи.
9. Снимите переднюю декоративную решетку (см. Главу Кузов).
10. Выверните болты крепления радиатора.
11. Снимите радиатор, постарайтесь не расплескивать охлаждающую жидкость и не порезать пальцы об острые края пластин теплообменника.
12. После снятия с автомобиля радиатор может быть проверен на наличие признаков развития утечек, повреждений и нарушений внутренней проходимости теплообменника. Любой ремонт должен производиться только в условиях специализированной мастерской с применением необходимого оборудования.
13. Останки насекомых и растительности могут быть удалены из пространства между пластинами теплообменника путем выдувания сжатым воздухом (не забудьте надеть защитные очки!), либо вычищения мягкой кисточкой. Постарайтесь не погнуть тонкие пластины теплообменника и не порезать о них пальцы. Перед установкой радиатор должен быть промыт путем подачи внутрь воды через садовый шланг.
14. Установка производится в обратном порядке. Проследите за правильностью размещения радиатора на своих опорах и за надежностью затягивания крепежа всех компонентов.
15. По завершению установки залейте в систему охлаждающую жидкость требуемого состава (см. Главу Настройки и текущее обслуживание автомобиля).
16. Запустите двигатель и проверьте его на наличие признаков утечек. Прогрейте двигатель до нормальной рабочей температуры (оба шланга радиатора должны стать горячими на ощупь). Проверьте уровень охлаждающей жидкости, в случае необходимости долейте соответствующее количество смеси требуемого состава.
17. На моделях с АТ проверьте уровень ATF, в случае необходимости выполните соответствующую корректировку.
Расширительный бачок
1. На большинстве моделей для того, чтобы высвободить расширительный бачок из расположенного по соседству с батареей опорного кронштейна достаточно просто потянуть его вверх, не забудьте предварительно отсоединить переливной шланг.
(Материал был взят с ресурса: «www.ToyotaMAN.ru»)
2. Слейте охлаждающую жидкость в приготовленную емкость, затем осмотрите стенки бачка на наличие трещин и прочих механических повреждений, в случае необходимости произведите замену.
3. Установка производится в обратном порядке.
