Задние фонари и освещение передней панели салона (с 1989 г.)

0

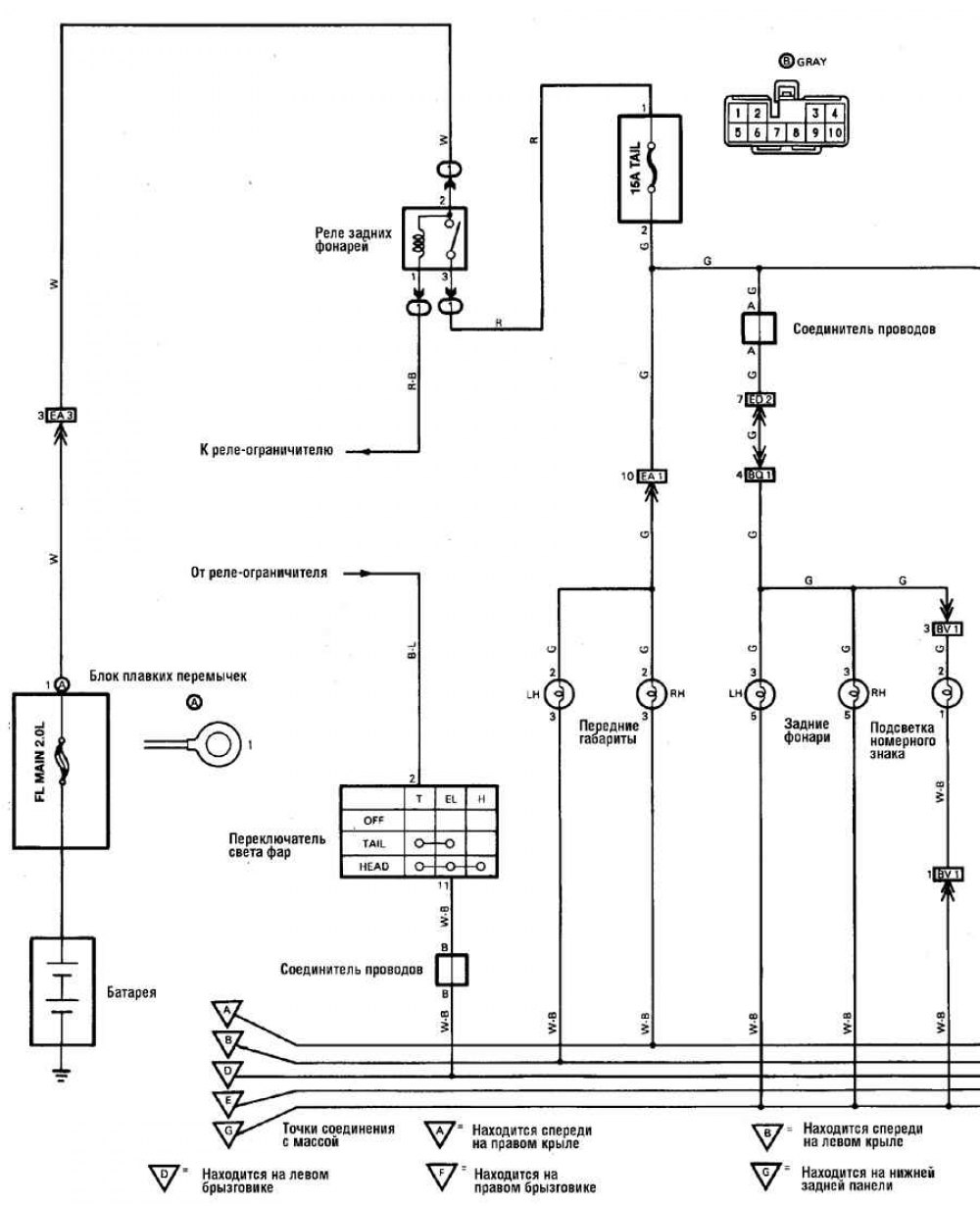

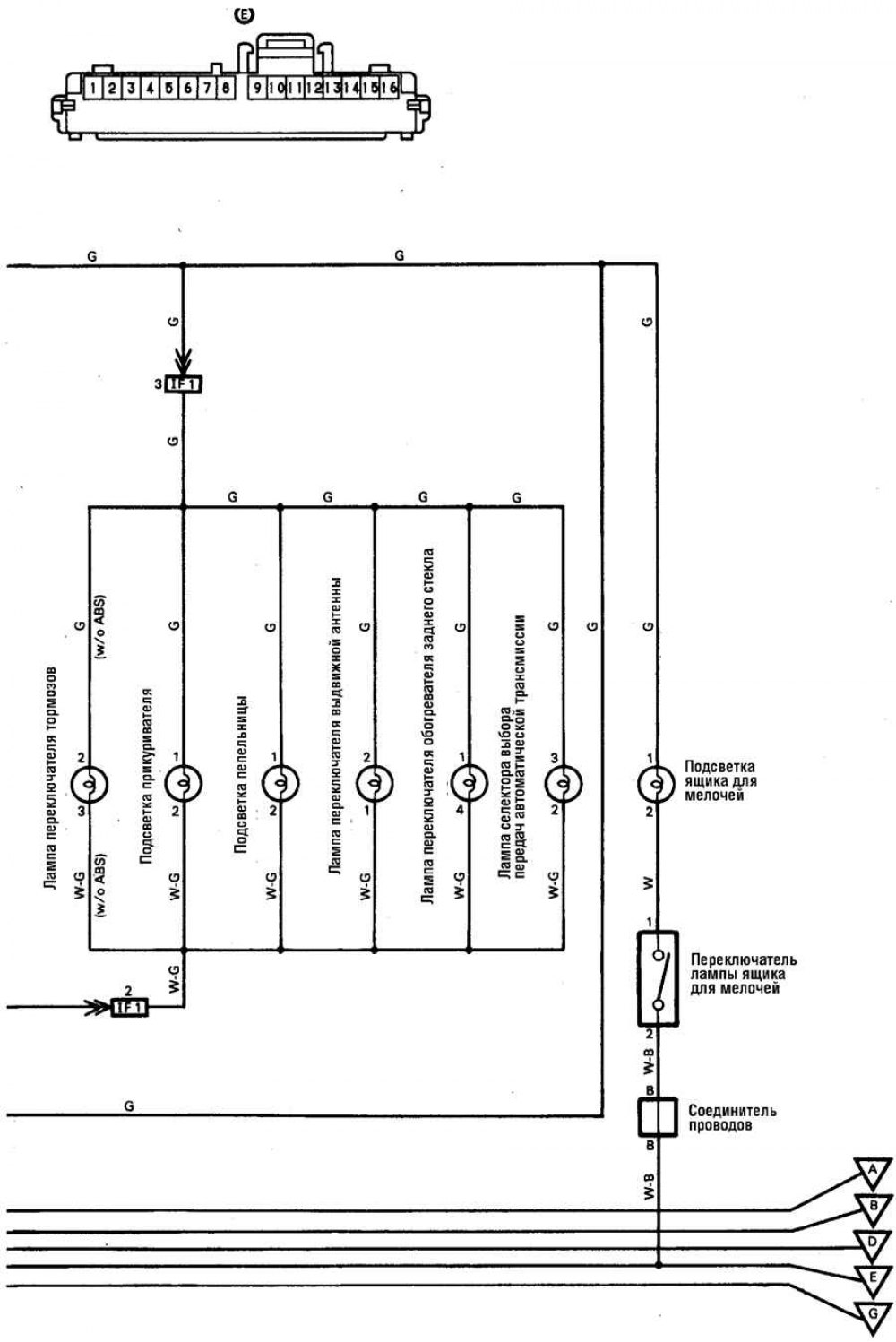

Задние фонари и освещение передней панели салона (с 1989 г.)

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →
