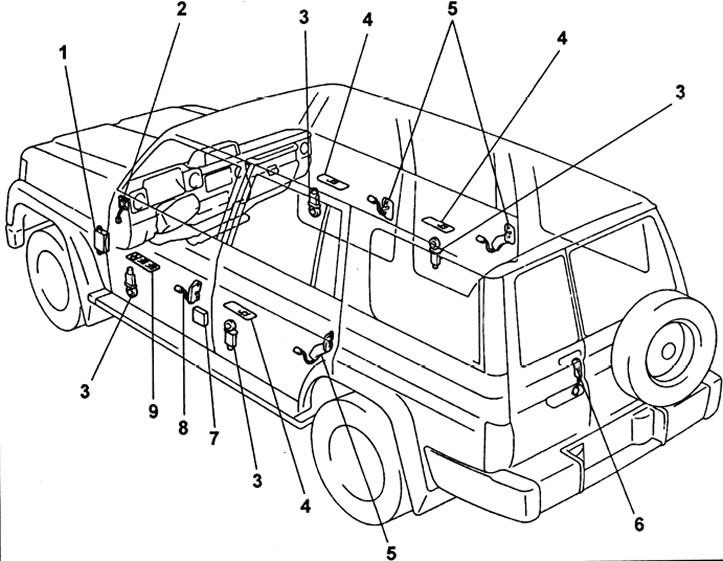

Центральный замок и электрические стеклоподъемники. 1 - блок предохранителей (предохранители "POWER" и "DOOR"); 2 - выключатель блокировки центрального замка; 4 - электродвигатель привода стекла окна; 5 - электропривод замка двери; 6 - электропривод замка двери задка; 7 - реле управления замком двери; 8 - электропривод замка и выключатель блокировки центрального замка (двери водителя); 9 - главный выключатель.
Проверка выключателей
1. Проверка цепей главного выключателя.

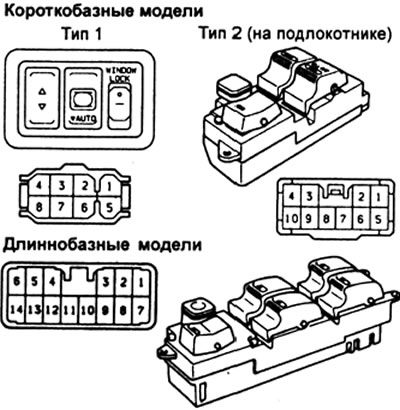

а) Проверьте проводимость цепей главного выключателя по таблице.
б) Замените главный выключатель, если проводимость цепей нарушена.

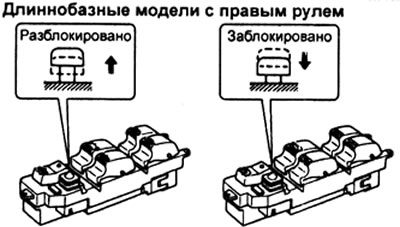

2. Проверка подсветки/работы главного выключателя (на подлокотнике).
а) Установите выключатель блокировки стеклоподъемников в положение "не заблокировано" (кнопка отжата).
б) Подсоедините аккумулятор к клеммам разъема главного выключателя (см. таблицу). Подсветка всех выключателей должна гореть.
в) Установите выключатель блокировки стеклоподъемников в положение "заблокировано" (кнопка нажата): подсветка местных выключателей стеклоподъемников должна погаснуть.
г) Замените главный выключатель, если он работает не так, как указано.
Таблицы проверки цепей главного выключателя (короткобазные модели).

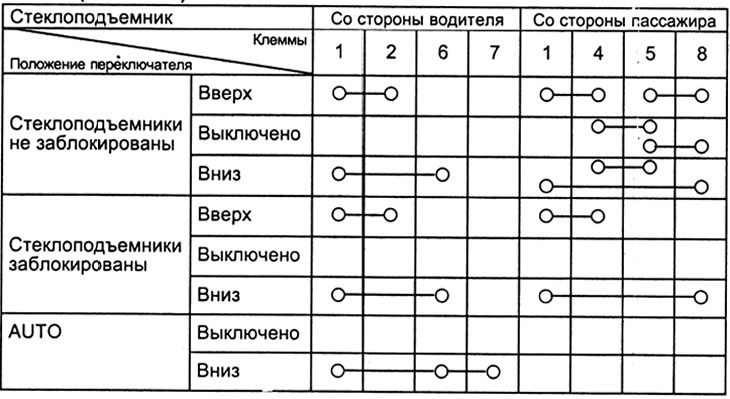

Тип 1 (на обивке):

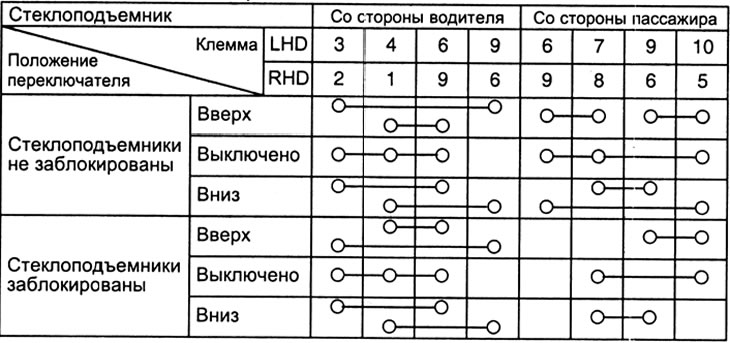

Тип 2 (на подлокотнике):
Таблица проверки цепей главного выключателя стеклоподъемников (длиннобазные модели).
3. Проверка цепи прерывистой подачи питания главного выключателя (на подлокотнике).
а) Отсоедините разъем от главного выключателя.
б) Подсоедините "плюс" амперметра к клемме разъема со стороны проводов (см. таблицу) и "минус" амперметра к "минусу" аккумулятора.

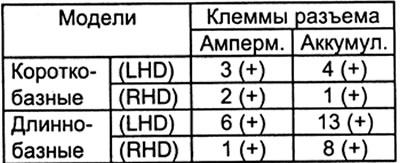

в) Подсоедините "плюс" аккумулятора к клемме разъема со стороны проводов (см. таблицу).
г) Проверьте, что когда стекло начнет опускаться сила тока должна составлять около 7 А.
д) Проверьте, что, когда стекло достигнет нижней точки, сила тока возрастает до 14,5 А или выше.
Примечание: тепловой предохранитель срабатывает через 4-40 секунд после полного опускания стекол, произведите измерения до этого момента.
е) Замените главный выключатель, если он работает не так, как указано.

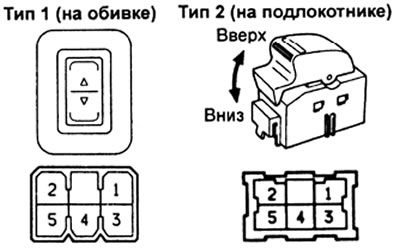

4. Проверка местного выключателя стеклоподъемника (дверь пассажира).
а) Проверьте проводимость выключателя по таблице.

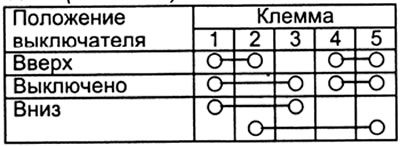

Тип 1 (на обивке):
Тип 2 (на подлокотнике):
б) Замените выключатель, если он работает не так, как указано.
Проверка электродвигателя
1. Проверка работы электродвигателя привода стеклоподъемника.

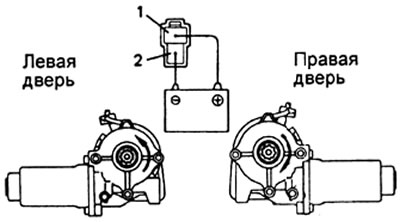

а) Подсоедините аккумулятор к клеммам 1 (+) и 2 (-). Электродвигатель левой двери должен вращаться по часовой стрелке, а электродвигатель правой двери должен вращаться против часовой стрелки.

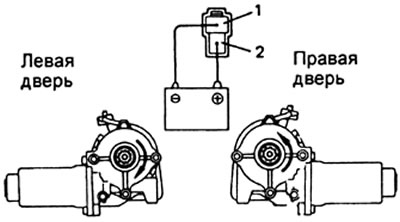

б) Поменяйте полярность подсоединения аккумулятора. Направление вращения электродвигателя должно поменяться на обратное.
в) Замените электродвигатель, если он работает не так, как указано.
2. Проверка теплового предохранителя электродвигателя привода стеклоподъемника.

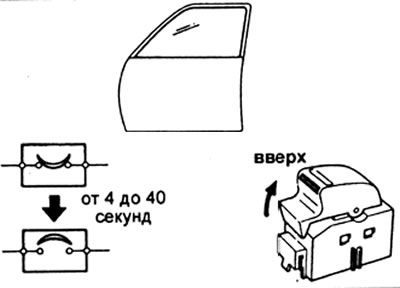

а) При полностью закрытом окне удерживайте выключатель в положение "UP" (вверх) и проверьте, что тепловой предохранитель срабатывает в пределах 4-40 секунд.

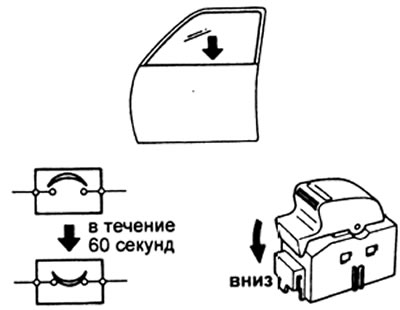

б) При полностью закрытом окне удерживайте выключатель в положение "DOWN" (вниз) и проверьте, что задержка, перед тем как окно начнет опускаться, составит около 60 секунд.
в) Замените электродвигатель, если он работает не так, как указано.
Проверка реле автоматического режима стеклоподъемников
Тип 1 (выключатель на обивке)
1. Отсоедините разъем от реле.

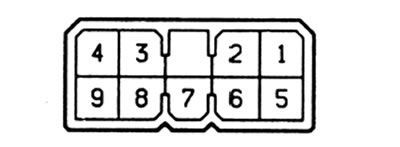

2. Проверьте разъем со стороны проводов по таблице.
3. Если цепь работает так, как указано в таблице, то замените реле.
