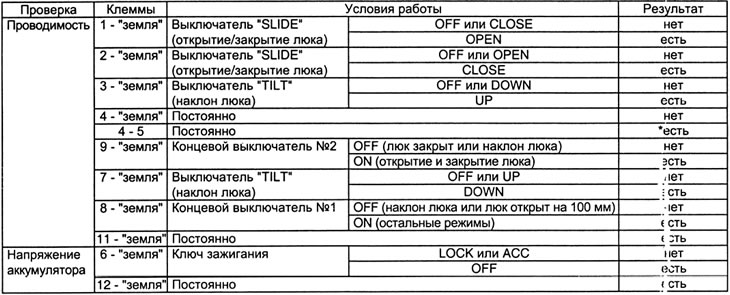

Таблица проверки реле управления люком (длиннобазные модели).
Примечание: в отмеченном * положении присутствует сопротивление так, как в цепь входит электродвигатель.

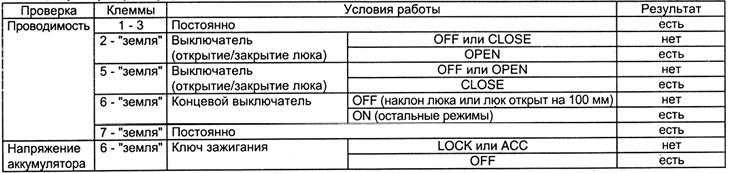

Таблица проверки реле управления люком (короткобазные модели).
Проверка выключателей

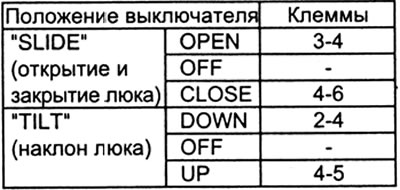

1. Проверка управляющего выключателя.
а) Проверьте проводимость цепей выключателя по таблице.
б) Замените выключатель, если проводимость отличается от указанной.

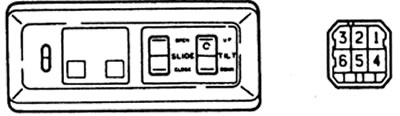

Длиннобазные модели
(Оригинал можно изучить на сайте: «ToyotaMan»)

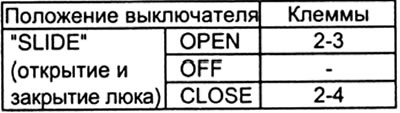

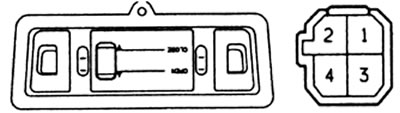

Короткобазные модели

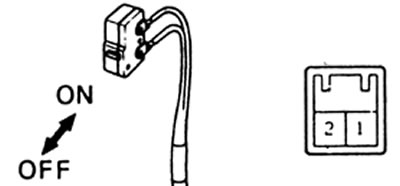

2. Проверка концевого выключателя.
а) Проверьте проводимость цепей выключателя по таблице.
б) Замените выключатель, если проводимость отличается от указанной.

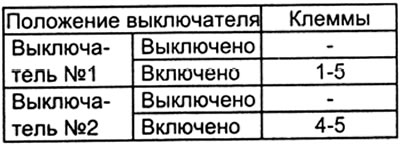

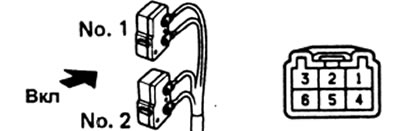

Длиннобазные модели
Короткообразные модели
Проверка электропривода

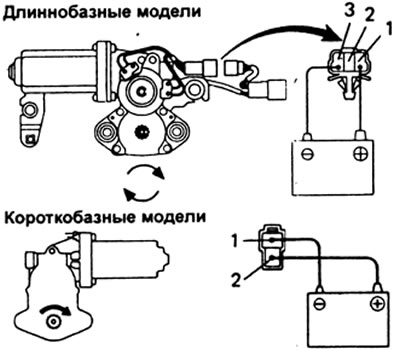

1. Проверка работы электродвигателя,
а) Подсоедините "плюс" аккумулятора к клемме 3, а "минус" - к клемме 1 разъема (для короткобазных моделей к клеммам 2 (+) и 1 (-): электродвигатель должен вращаться против часовой стрелки.
б) Поменяйте полярность подсоединения аккумулятора: направление вращения электродвигателя должно поменяться на обратное.
в) Замените электродвигатель, если он работает не так, как указано.
2. Проверка теплового предохранителя, а) Когда люк находится в крайнем положении (полностью открыт), установите выключатель в положение "OPEN". Убедитесь, что время срабатывания теплового предохранителя 4 - 40 секунд.
б) Когда люк находится в крайнем положении (полностью открыт), установите выключатель в положение "CLOSE". Убедитесь, что люк начнет закрываться с задержкой до 60 сек.
в) Замените электродвигатель, если он работает не так, как указано.

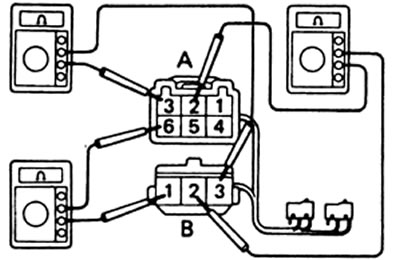

3. Проверка цепи электродвигателя (длиннобазные модели).
а) Проверьте отсутствие проводимости между клеммами А2 и В2.
б) Проверьте наличие проводимости между клеммами АЗ и ВЗ.
в) Проверьте наличие проводимости между клеммами Аб и В1.
г) Замените выключатель, если проводимость отличается от приведенной выше.

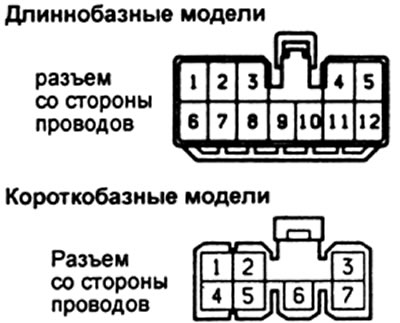

4. Проверка реле управления люком.
а) Отсоедините разъем.
б) Проверьте разъем со стороны проводки в соответствии с таблицей.
в) Замените реле, если параметры цепи совпадают с приведенными в таблице.
г) Если параметры цепи не совпадают с приведенными в таблице, то проверьте другие цепи и системы.
