Схема 3: система предпускового подогрева (2L-T, 3L) и система зарядки

0

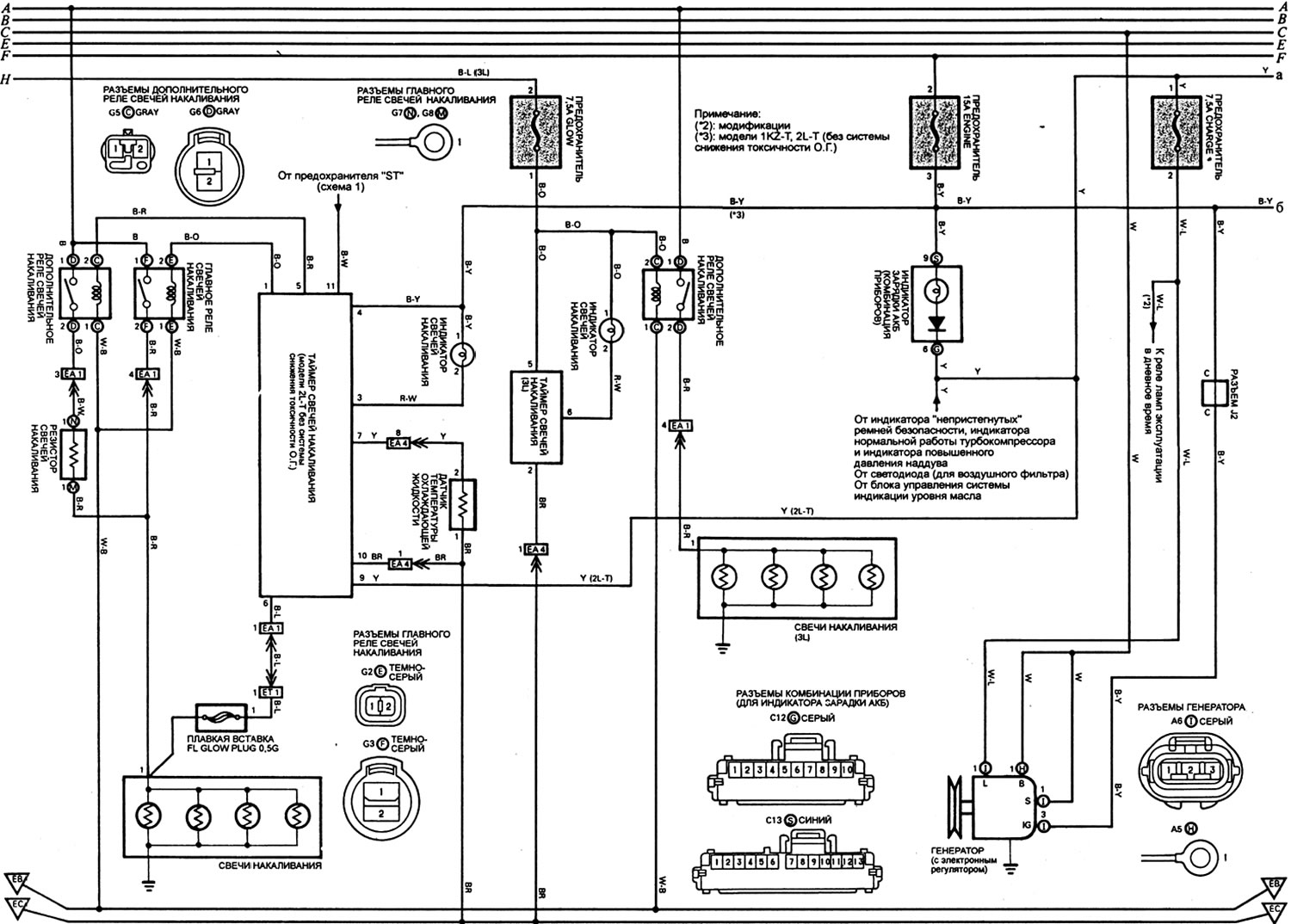

Система предпускового подогрева (2L-T, 3L) и система зарядки

Открыть большую картинку в новой вкладке »

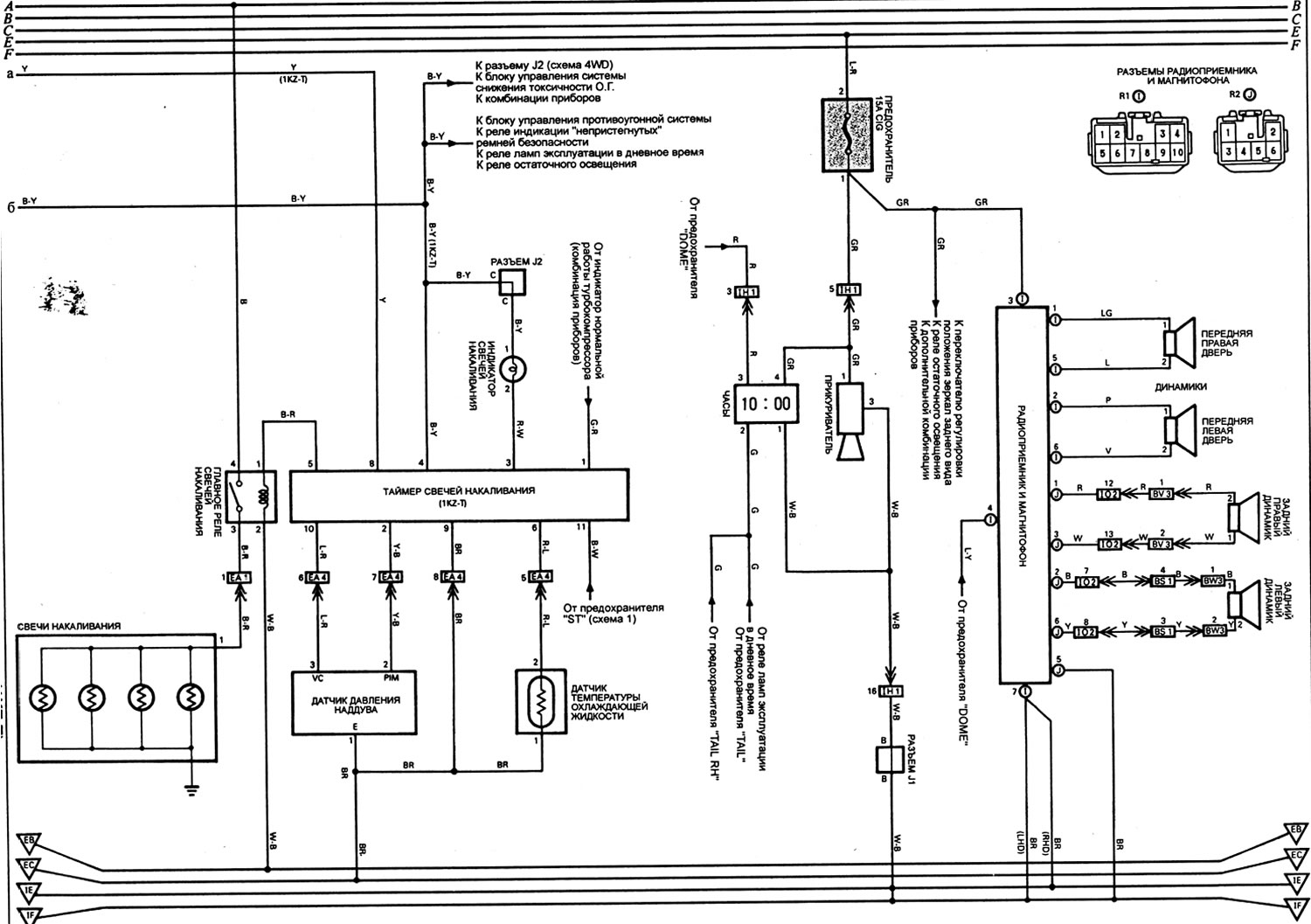

Схема 3 (продолжение): система предпускового подогрева (1KZ-T), часы, прикуриватель, радиоприемник и магнитофон

Открыть большую картинку в новой вкладке »
