Предупреждение! Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.
Снятие переднего бампера производите следущим образом:
Поднимите автомобиль на подъемнике.
Снимите нижние грязезащитные щитки.
На моделях до 2001 года далее действуйте следующим образом:
Рис. 14.5. Передний бампер моделей 1996 и 1997 годов: 1 – винты; 2 – усилитель переднего бампера; 3 – кронштейн; 4 – фонарь указателя поворота; 5 – декоративная крышка; 6 – фара; 7 – декоративная крышка; 8 – фара; 9 – фонарь указателя поворота; 10 – бампер; 11 – кронштейн
Рис. 14.6. Передний бампер моделей с 1998 до 2001 года: 1 – декоративная крышка; 2 – бампер; 3 – крышка бокового продления бампера; 4 – фара; 5 – фонарь указателя поворота; 6 – нижний кронштейн; 7 – усилитель переднего бампера; 8 – боковой кронштейн; 9 – боковой кронштейн; 10 – нижний кронштейн; 11 – нижний элемент жесткости бампера; 12 – крышка бокового продления бампера; 13 – фонарь указателя поворота; 14 – фара; 15 – декоративная крышка
- выверните винты, крепящие верхнюю и боковые части бампера (рис. 14.5, 14.6);
- переместите бампер вперед, отсоедините электрические разъемы от указателей поворота и снимите бампер с автомобиля;
- если необходимо снять усилитель переднего бампера и кронштейны, предварительно снимите фары.
На моделях с 2001 года далее действуйте следующим образом:
- выверните винты верхнего крепления облицовки радиатора;
- немного отклоните облицовку вперед и отверткой освободите фиксаторы нижнего крепления облицовки радиатора и снимите ее с автомобиля;

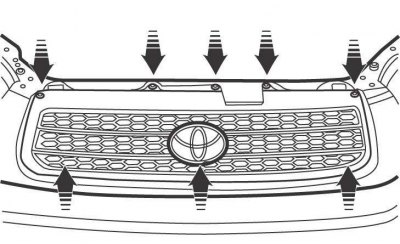

Рис. 14.17. Расположение винтов (вверху) и фиксаторов (внизу) крепления облицовки радиатора на моделях с 2001 года

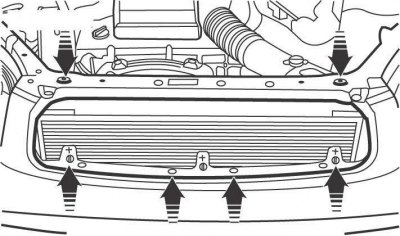

Рис. 14.7. Расположение винтов верхнего крепления и фиксаторов нижнего крепления облицовки фар
- выверните винты верхнего крепления (верхние стрелки на рис. 14.17), освободите фиксаторы (нижние стрелки на рис. 14.7) нижнего крепления и снимите панель облицовки фар;

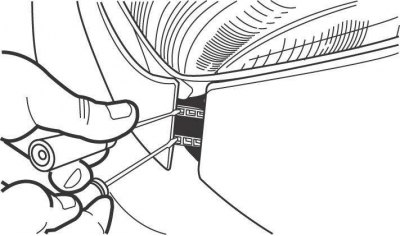

Рис. 14.8. Освобождение боковых фиксаторов крепления панели облицовки фар
- потяните облицовку вперед и отверткой отожмите боковые фиксаторы (рис. 14.8) и снимите облицовку фар с автомобиля.
- из-под автомобиля выверните винты нижнего крепления бампера;

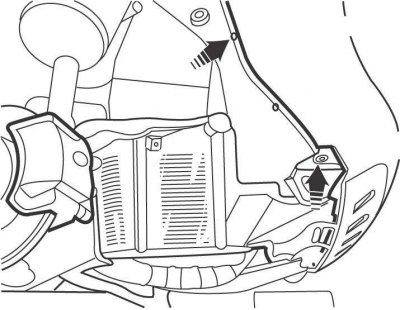

Рис. 14.9. Расположение винтов крепления нижних боковых частей переднего бампера
- выверните винты крепления нижних боковых частей бампера (рис. 14.9);
- отверните переднюю часть грязезащитных щитков арок передних колес;
- выверните открывшиеся винты крепления бампера к передним крыльям и снимите бампер с автомобиля.
Установку производите в последовательности, обратной снятию.
