Снятие и установка
Примечание:
- При снятии руководствуйтесь рисунком "Педаль сцепления".
- При установке проведите действия обратные снятию.
Проверка и регулировка педали сцепления
1. Проверьте положение высоты педали сцепления от пола.
(Текст цитируется с сайта-источника: ToyotaMAN.ru)
- Высота педали — 168- 178 мм

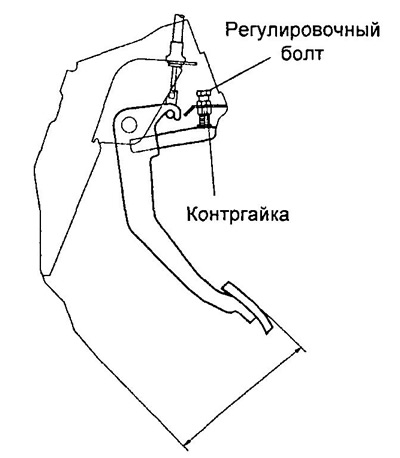

2. При необходимости отрегулируйте высоту педали.
а) Ослабьте контргайку. Отрегулируйте высоту педали, вращая регулировочный болт.
б) Затяните контргайку.

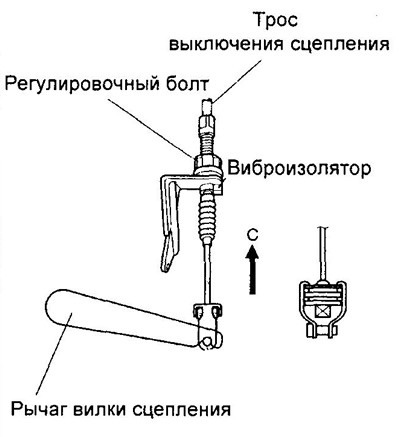

3. Проверьте свободный ход педали, нажав на педаль до появления сопротивления.
а) Отсоедините рычаг вилки сцепления.
б) Снимите кожух сцепления и пружину.
в) Отрегулируйте натяжение троса педали, вращая регулировочный болт.
- Величина свободного хода педали — 10-30 мм

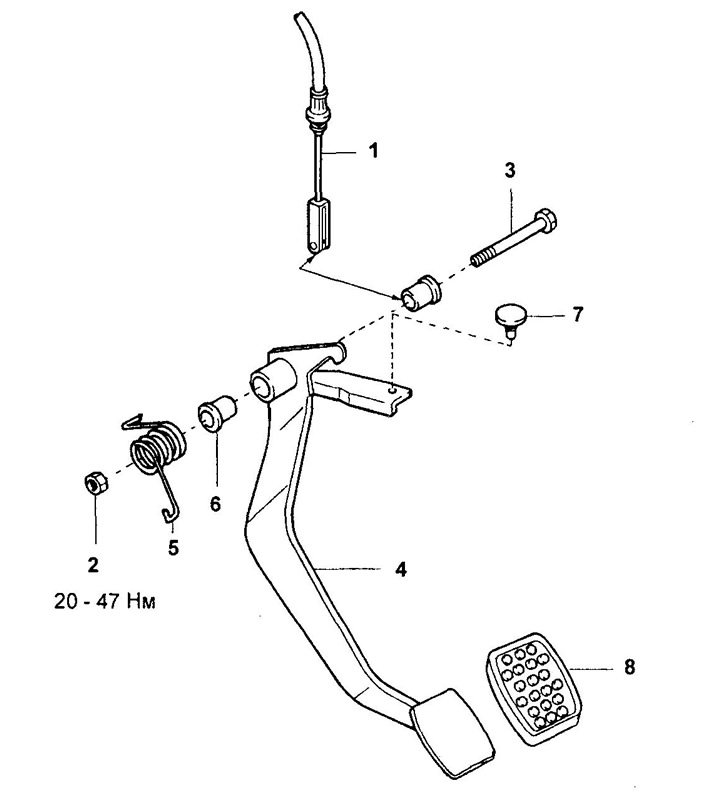

Педаль сцепления.
1 - трос выключения сцепления,
2 - контргайка,
3 - ось педали сцепления,
4 - педаль сцепления,
5 - пружина,
6 - втулка,
7 - ограничитель хода,
8 - накладка педали сцепления.
4. Проверьте момент выключения сцепления.
а) Затяните рычаг стояночного тормоза и запустите двигатель на холостом ходу.
б) Нажимая на педаль тормоза, включите первую передачу. Постепенно отпускайте педаль сцепления. Измерьте расстояние между педалью и полом перед моментом схватывания.
- Номинальное расстояние — не менее 20 мм
