Снятие и установка
Примечание:
- Установку проведите в порядке обратном снятию.
- При установке руководствуйтесь сборочным рисунком "Трос выключения сцепления".

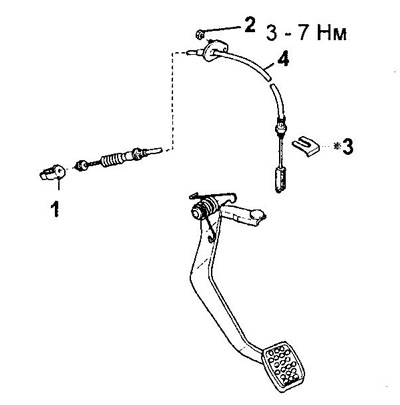

Трос выключения сцепления.
1 - кронштейн,
2 - гайка,
3 - зажимная скоба,
4 - трос выключения сцепления.

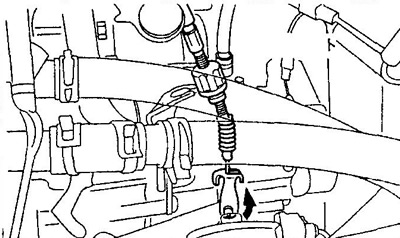

1. Отверните гайку и снимите трос выключения сцепления вместе с кронштейном.

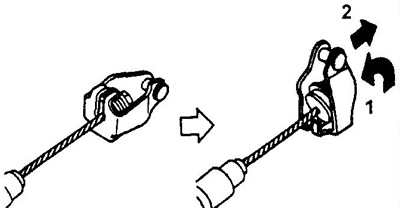

2. Отсоедините трос выключения сцепления от кронштейна, как показано на рисунке.
Внимание: при отсоединении не повредите трос.

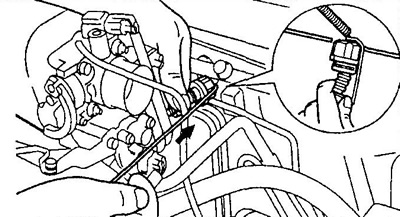

3. Отверните гайку, отогните держатель как показано на рисунке и извлеките трос из щита моторного отсека.
Проверка

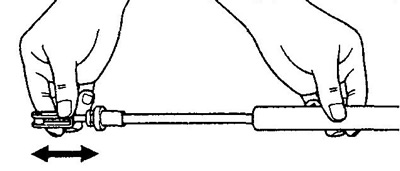

1. Убедитесь, что трос свободно перемещается в оболочке.
Оригинал можно изучить на сайте ToyotaMAN.ru

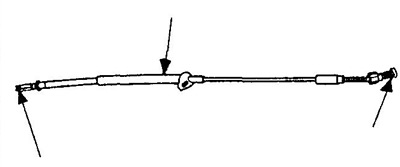

2. Проверьте трос выключения сцепления на отсутствие повреждений и деформаций (особое внимание обратите на места показанные на рисунке).
Примечание: в случае повреждения троса замените его.

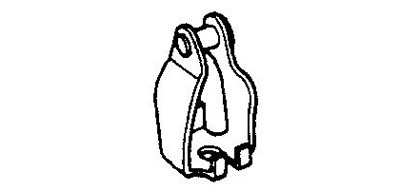

3. Проверьте кронштейн крепления троса на отсутствие повреждений.

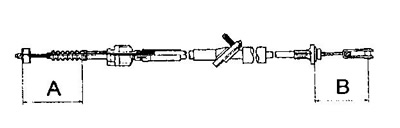

4. Проверьте указанные расстояния троса выключения сцепления.
- Номинальное расстояние (А + В) — 112- 116 мм
