Замена выводов разъема

  • Главная
  • Тойота
  • Дюна Y50/Y60 (1984-1995)
  • Электрооборудование и кузов
  • Оборудование и приборы
0
1. Снятие вывода

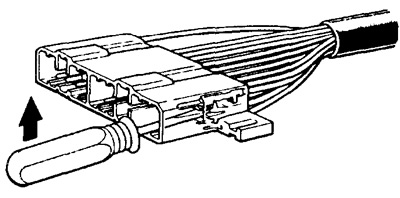

а) заведите тонкую отвертку в гнездо вывода, требующего замены

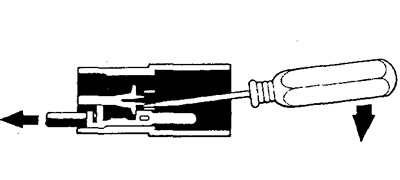

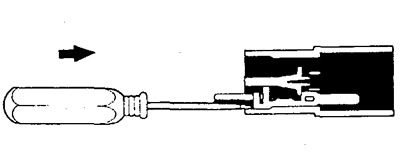

б) Нажмите на усик вывода и вытяните вывод из гнезда разъема со стороны проводов.



2. Установка вывода.

а) Заведите вывод в гнездо разъема до фиксации по усику вывода.

б) Потяните за провод и убедитесь в надежности фиксации вывода.
